瑞士微晶晶振推出新型TS-3032-C7數字溫度傳感器模塊TS -3032-C7-TA-QC

來源：金洛鑫瀏覽：- 發布日期：2023-07-19 15:50:39【大中小】

瑞士微晶晶振推出了新的TS-3032-C7，是超低功耗(160nA)數字溫度傳感器模塊，結合具有I C接口的高性能溫度補償實時時鐘IC和帶時間戳的高溫和低溫警報，具有±1°C精度和12位分辨率(0.0625°C/step)為-40°C至105°C操作。

這款溫度傳感器具有超低功耗的出色性能，允許具有中斷功能和時間戳的溫度上限和下限，并通過集成32.768 KHz晶體的嵌入式實時時鐘電路得到增強。它提供所有標準RTC功能(日期/時間、定時器、警報、外部事件)，包括最佳溫度補償時間精度(0.22秒/天漂移)，以及帶電荷泵的新型涓流充電器。

嵌入式32.768 kHz石英晶體諧振器的工廠校準溫度補償在-40至85°C范圍內提供2.5 ppm精度(0至50°C范圍內為1.5 ppm相當于0.13秒/天和20 ppm +85至+105°C)。它允許通過低至160的計時電流延長電池壽命鈉工作電壓范圍較大(1.3 V至5.5 V)。

該器件提供實時溫度監控，并以1秒的刷新周期發出警報。有時間戳和可編程密碼的外部事件檢測中斷，提供針對欺詐和黑客攻擊的安全解決方案。

以如此低的功耗預算監控您的關鍵設計——我們的應用保持在安全/預期的工作溫度范圍內從未如此簡單。這涵蓋了廣泛的緊湊型應用，如計量解決方案、POS、自動化、健康和醫療設備、可穿戴設備等。

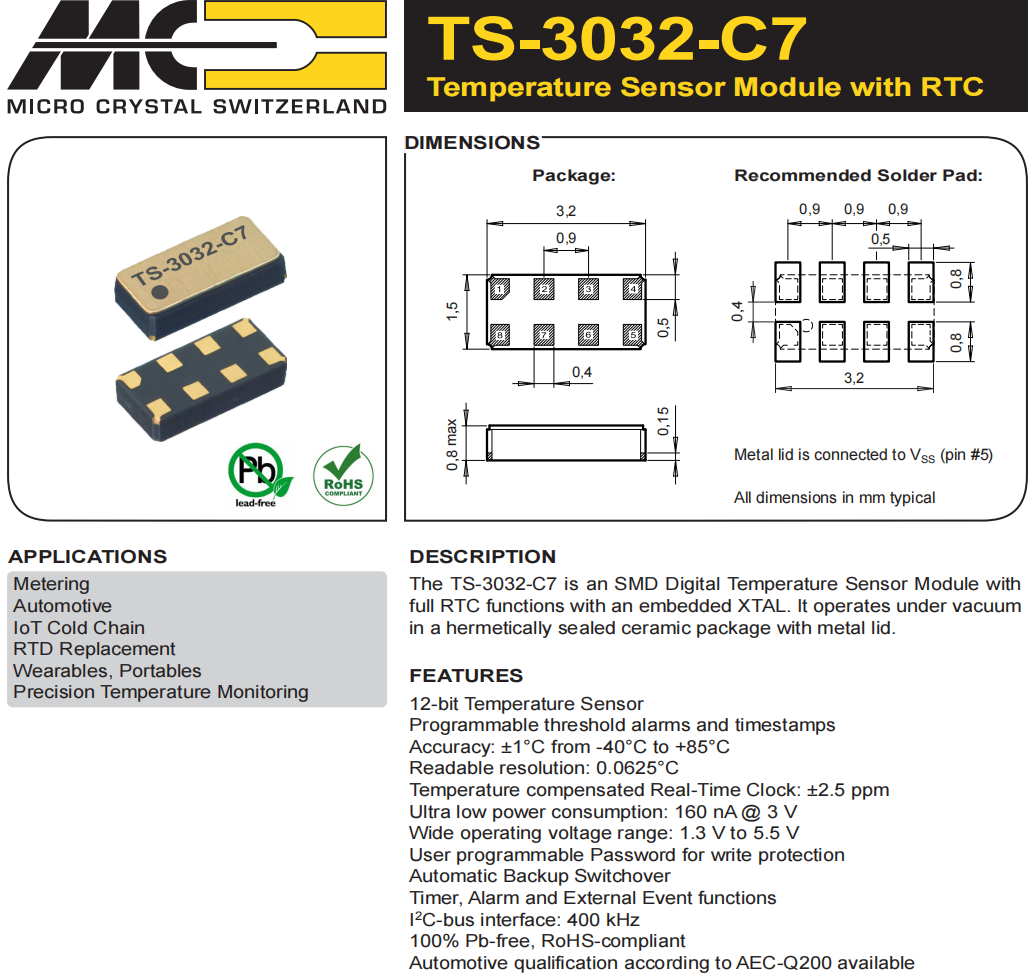

TS-3032-C7數字溫度傳感器模塊特征

性能

溫度監控

12位溫度傳感器:
- 精度:1°C(典型值)。從-40攝氏度到+85攝氏度
- 精度:典型值±4°C。從+85℃到+105℃
- 分辨率:(0.0625攝氏度/步)
- 自動溫度刷新(1赫茲)
- 高低溫警報和時間戳
超低功耗，延長電池壽命:
- 1.3 V至5.5 V工作電壓
- 測量期間的工作電流為14 A
- 160 nA待機和計時電流(3 V和25°C)
易于集成、低熱質量、小尺寸和低輪廓
- 3.2毫米x 1.5mm毫米x 0.8mm毫米，8針

計時

工廠校準的溫度補償:
- -40至+105攝氏度
高時間精度:
- 1.5 ppm (0至+50攝氏度)
- 2.5 ppm (-40至+85攝氏度)
- 20 ppm (+85至+105攝氏度)

動力管理

具有中斷功能的自動備份切換
帶多功能電荷泵的涓流充電器允許:
- VBACK ≥ VDD
- 使用1.75 V TDK CeraCharge
帶中斷的電源電壓下降檢測(1.3 V)

篡改檢測/欺詐保護

帶中斷的帶時間戳的外部事件輸入檢測
防止黑客入侵的可編程密碼保護
配置EEPROM
帶中斷的帶時間戳和可編程溫度窗口檢測

標準中斷

內部上電復位
周期性倒計時定時器
定期時間更新(秒、分鐘)
日期、小時和分鐘鬧鈴

時間和頻率函數

第100秒，秒，分鐘，小時，日期，月，年和工作日
自動閏年校正
可編程EEPROM老化補償
外設的可編程時鐘輸出:
- 晶體模式:32.768千赫、1024赫茲、64赫茲、1赫茲
- 高頻時鐘模式:8192 Hz → 52 MHz，步進為8192 Hz，保證輸出信號完整性

存儲容量

16字節的用戶RAM
32字節用戶EEPROM

通信接口

400 kHz集成電路總線接口

可靠性/認證

100%無鉛，符合RoHS標準
提供符合AEC-Q200的汽車認證

應用程序

高溫度精度和超低功耗使TS-3032-C7非常適合移動/電池供電應用。

精密溫度監控
RTD替換
物聯網(IoT)傳感器
低溫運輸系統
測量
可穿戴設備，便攜式設備
衛生保健
產業的
汽車的

新型TS-3032-C7數字溫度傳感器模塊超小尺寸和緊湊尺寸具有可靠的真空密封金屬蓋，提供了SMT完全集成的所有優點，易于實現小型和成本敏感的大批量應用。對于Micro Crystal來說，沒有什么比用高性能超低功耗組件培養創新精神更重要的了。該產品已經大規模生產，如果您想要購買樣品或者其他晶振產品，您可以聯系我們:0755-27837162.
