解鎖Cardinal晶振高性能設計中抖動的關鍵影響力

來源：金洛鑫瀏覽：- 發布日期：2025-12-17 08:41:59【大中小】

解鎖Cardinal晶振高性能設計中抖動的關鍵影響力
在Cardinal晶振高性能設計的諸多關鍵要素中,抖動是一個核心概念,對晶振乃至整個電子系統的性能有著深遠影響.簡單來說,抖動指的是晶振輸出信號在時間上的不穩定變化,表現為信號周期,相位或頻率的隨機波動.就像原本勻速跑步的運動員,步伐突然出現快慢不均,這種節奏的紊亂就是抖動在晶振世界里的體現.抖動主要分為相位抖動和頻率抖動.相位抖動是指晶振輸出信號相位的隨機波動,這種波動可能源于晶體自身的不完美,也可能是外部環境干擾所致.相位抖動會致使晶振輸出頻率出現一定程度的不穩定,進而影響系統的時鐘同步和信號處理,在通信系統,時鐘系統以及高精度測量設備中,相位抖動是衡量系統性能和穩定性的重要參數,常以皮克-到-皮克的相位偏移量來衡量,單位通常為ps級別或fs級別.而頻率抖動則是指晶振輸出信號頻率的隨機波動,晶體的溫度變化,機械振動等因素都可能引發頻率抖動,這會導致晶振輸出信號頻率發生波動,影響系統的時鐘同步和信號傳輸精度,一般以峰-到-峰的頻率偏移量來衡量,單位多為Hz級別或ppm(百萬分之一)級別,在通信系統,頻譜分析和時鐘同步等領域,頻率抖動對于保證數據傳輸?shù)目煽啃院蜏?zhǔn)確性至關重要.

抖動從何而來,抖動的產生并非偶然,而是多種因素相互交織的結果,深入剖析其成因,有助于我們更好地理解晶振的工作特性,進而找到優化和控制抖動的有效方法.

晶振內部的"隱憂",晶振的固有抖動主要源于其自身的物理特性和制造工藝.從材料角度看,即使是最優質的石英晶體,其內部原子結構也并非絕對完美,存在著微觀層面的缺陷和雜質.這些微觀瑕疵會在晶振振蕩過程中,對晶體的振動產生細微干擾,導致輸出信號的相位和頻率出現不可避免的微小波動,從而產生抖動.

制造工藝的精度同樣對抖動有著關鍵影響.在晶振生產過程中,晶體的切割,研磨,鍍膜等工序,任何一個環節出現偏差,都可能改變晶體的物理參數,如諧振頻率,等效電容等,進而引發抖動.例如,晶體切割角度的微小偏差,會使晶體在振動時受力不均,導致振蕩頻率不穩定,產生抖動.此外,晶振內部的電子元件,如電容,電感等,其自身的噪聲和參數漂移,也會對晶振的輸出信號產生干擾,增加抖動的幅度.

外部環境的"侵襲"

除了晶振自身因素外,外部環境的干擾也是抖動產生的重要原因.電磁干擾在現代電子環境中無處不在,各類電子設備,通信基站,電源線等都會產生電磁場.當晶振處于這些電磁場中時,其內部的電子元件會受到電場和磁場的作用,導致電荷分布和電流變化,從而干擾晶振的正常振蕩,引發抖動.例如,在手機內部,晶振與其他射頻電路距離較近,射頻信號產生的電磁干擾很容易影響晶振的輸出信號穩定性,造成抖動.溫度變化對晶振抖動的影響也不容小覷.晶體材料的物理特性會隨溫度改變,熱脹冷縮會使晶體的尺寸和形狀發生微小變化,進而改變其諧振頻率.當環境溫度波動較大時,晶振的輸出頻率會隨之波動,產生抖動.在一些工業控制,汽車電子等應用場景中,設備可能會面臨極端溫度環境,溫度引起的晶振抖動問題更加突出,需要采取特殊的溫度補償措施來穩定晶振的輸出.機械振動和沖擊同樣會對晶振造成影響.當晶振受到機械振動或沖擊時,晶體的物理結構會發生瞬間變形,這種變形會改變晶體的振動模式和頻率,導致低相位抖動晶體振蕩器.在航空航天,軍事裝備等應用中,設備會受到強烈的振動和沖擊,對晶振的抗振性能提出了極高要求,需要采用特殊的封裝和減振措施來減少振動對晶振的影響.

按頻率范圍分類

按照頻率范圍,抖動可分為低頻抖動,中頻抖動和高頻抖動.低頻抖動通常指頻率在10Hz以下的抖動,其產生原因主要與晶振內部的慢變過程以及外部環境的緩慢變化有關,如晶體的老化,溫度的緩慢漂移等.雖然低頻抖動的頻率較低,但它會對晶振的長期穩定性產生影響,在一些對長期穩定性要求較高的應用中,如衛星導航系統,高精度時鐘等,低頻抖動需要被嚴格控制.中頻抖動的頻率范圍一般在10Hz至100kHz之間,這是較為常見的抖動類型,由晶振內部的電路噪聲,電源紋波等因素引起.中頻抖動會對晶振的短期穩定性產生影響,在工業通信應用晶振系統,數字信號處理等應用中,中頻抖動可能導致信號傳輸錯誤,數據丟失等問題,因此需要采取相應的濾波,屏蔽等措施來降低其影響.高頻抖動則是指頻率高于100kHz的抖動,多由高速數字電路中的信號反射,電磁干擾等因素導致.高頻抖動雖然持續時間較短,但幅度可能較大,對晶振在高速應用中的性能影響顯著,在高速串行接口,高速存儲等應用中,高頻抖動可能會導致信號失真,誤碼率增加等問題,需要通過優化電路設計,采用高速信號處理技術等手段來加以抑制.

按成因劃分

從成因角度,抖動可分為固有抖動和外部干擾抖動.固有抖動是晶振本身固有的特性,源于晶體材料的微觀缺陷,原子熱運動以及晶振內部電路的噪聲等.由于固有抖動與晶振的物理結構和制造工藝緊密相關,難以完全消除,但可以通過優化材料和工藝來降低其幅度.在高端通信設備中,為了降低晶振的固有抖動,會采用高純度的石英晶體材料,并運用先進的制造工藝來減少晶體內部的缺陷和雜質.外部干擾抖動則是由外部環境因素對晶振產生干擾而引起的.如前面提到的電磁干擾,溫度變化,機械振動等,這些外部因素會改變晶振的工作環境,進而影響其輸出信號的穩定性,產生抖動.與固有抖動不同,外部干擾抖動可以通過采取適當?shù)姆雷o措施來有效降低或消除,如對晶振進行電磁屏蔽,采用溫度補償技術,優化機械結構以減少振動影響等.在一些工業控制設備中,為了減少外部干擾對晶振的影響,會將晶振安裝在具有良好屏蔽性能的金屬外殼內,并配備專門的溫度補償電路.

高性能設計的"攔路虎"

在當今科技飛速發展的時代,Cardinal晶振被廣泛應用于高速通信,精密測量,航空航天等眾多對性能要求極高的領域,為各類電子設備的穩定運行提供精準的時鐘信號.然而,抖動就像隱藏在暗處的"敵人",隨時可能對這些高性能系統發起攻擊,引發一系列嚴重問題.在高速通信領域,數據傳輸速率不斷攀升,對時鐘信號的穩定性要求也越來越高.以5G通信基站為例,其數據傳輸速率高達數Gbps甚至更高,Cardinal晶振作為關鍵的時鐘源,為信號的調制,解調以及數據的傳輸提供精確的時間基準.一旦晶振出現抖動,哪怕是極其微小的皮秒級抖動,都可能導致時鐘信號的相位發生偏移,使得數據采樣時刻出現偏差.在數據接收端,這種偏差會導致數據在錯誤的時刻被采樣,從而產生誤碼,造成數據傳輸錯誤.嚴重時,大量的誤碼會導致數據包丟失,數據傳輸中斷,影響通信質量,甚至導致通信系統癱瘓.在衛星通信中,信號需要經過漫長的傳輸距離才能到達地面接收站,對時鐘信號的穩定性要求極高.Cardinal卡迪納爾晶振的抖動可能會導致衛星與地面站之間的通信出現延遲,中斷等問題,影響衛星的正常運行和數據傳輸.

在精密測量領域,如原子鐘,計量儀器等,對時間和頻率的精度要求達到了極致.原子鐘作為目前最精確的計時裝置,其精度可達每100億年誤差不超過1秒,Cardinal晶振在其中扮演著重要角色,為原子鐘的振蕩提供穩定的頻率參考.若晶振存在抖動,會使原子鐘的頻率產生微小波動,從而影響原子鐘的計時精度,導致時間測量出現誤差.這種誤差在長時間積累后,可能會對天文觀測,全球定位系統(GPS)等應用產生嚴重影響.在計量儀器中,如高精度電子天平,光譜分析儀等,Cardinal晶振的抖動會導致測量結果出現偏差,影響測量的準確性和可靠性.對于需要精確測量微小質量變化的電子天平來說,晶振抖動可能會使測量結果出現誤差,無法滿足科研,工業生產等領域?qū)Ω呔葴y量的需求.在航空航天領域,電子系統的可靠性和穩定性至關重要,任何微小的故障都可能引發嚴重后果.在飛行器的導航系統中,Cardinal晶振為慣性導航設備提供精確的時鐘信號,用于計算飛行器的位置,速度和姿態.如果晶振出現抖動,會導致導航系統的計算結果出現偏差,使飛行器偏離預定航線,危及飛行安全.在衛星的星載計算機中,晶振的抖動可能會導致計算機指令執行錯誤,影響衛星的控制和數據處理能力,甚至導致衛星失控.在深空探測任務中,由于信號傳輸延遲大,對晶振的穩定性要求更為苛刻,抖動可能會導致探測器與地球失去聯系,使探測任務失敗.

馴服抖動的策略

面對抖動這一影響Cardinal晶振高性能的關鍵因素,工程師們積極探索各種有效的馴服策略,從晶振設計優化,系統電路設計改進到數字信號處理技術應用等多個維度,全方位降低抖動的影響,提升晶振性能.在晶振設計優化方面,選用高純度,低缺陷的優質石英晶體材料是關鍵的第一步.這種材料內部原子排列更加規則,雜質和缺陷較少,能夠有效減少因材料微觀結構不完美而產生的固有抖動.先進的制造工藝也是降低抖動的重要手段.在晶體切割過程中,采用高精度晶振的切割設備和工藝,確保晶體切割角度的偏差控制在極小范圍內,從而減少因切割角度偏差導致的晶體振動受力不均,降低抖動.在鍍膜工藝上,運用先進的鍍膜技術,保證鍍膜的均勻性和厚度精度,避免因鍍膜問題影響晶體的諧振特性,進而降低抖動.從系統電路設計角度,優化電路布局至關重要.將晶振盡可能靠近需要時鐘信號的芯片,縮短信號傳輸路徑,減少信號在傳輸過程中受到的干擾,降低抖動.在某高速通信設備的電路設計中,將晶振與核心處理芯片的距離從原來的5厘米縮短到1厘米,信號傳輸路徑的縮短有效減少了電磁干擾的影響,晶振抖動幅度降低了約30%,通信誤碼率顯著下降,通信質量得到明顯提升.合理的電源設計也不容忽視.采用低噪聲的電源芯片,配合高效的濾波電路,減少電源紋波對晶振的影響.在電源輸入端口添加LC濾波電路,通過電感和電容的組合,有效濾除電源中的高頻噪聲和紋波,為晶振提供穩定,純凈的電源,降低因電源問題產生的抖動.

數字信號處理技術為抖動的控制提供了新的思路和方法.數字濾波算法可以對晶振輸出的信號進行處理,濾除其中的高頻噪聲和抖動成分,提高信號的穩定性.通過設計合適的低通濾波器,只允許低頻的穩定信號通過,將高頻的抖動信號過濾掉,從而降低抖動.在一些對時鐘信號精度要求極高的測量儀器中,采用數字濾波算法后,晶振輸出信號的抖動得到有效抑制,測量精度得到大幅提升.基于鎖相環(PLL)的頻率合成技術也可用于抖動補償.鎖相環能夠跟蹤晶振輸出信號的頻率和相位變化,并通過反饋控制機制對信號進行調整,使其保持穩定.在通信系統中,利用鎖相環技術對晶振信號進行處理,可有效補償因抖動導致的頻率和相位偏差,確保通信信號的準確性和穩定性.

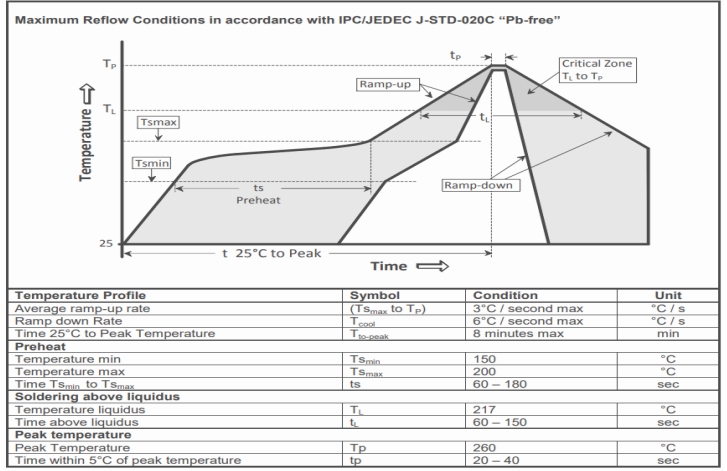

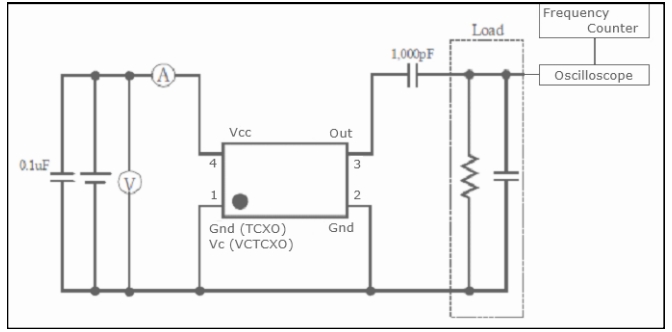

解鎖Cardinal晶振高性能設計中抖動的關鍵影響力

CPPC7L-A7BR-200.0TS	Cardinal	CPP	XO	200 MHz	CMOS	3.3V	±25ppm
CPPC7L-A7B6-75.0TS	Cardinal	CPP	XO	75 MHz	CMOS	3.3V	±100ppm
CPPC7-A7BR-162.0TS	Cardinal	CPP	XO	162 MHz	CMOS	5V	±25ppm
CPPC7L-A7BP-33.333TS	Cardinal	CPP	XO	33.333 MHz	CMOS	3.3V	±50ppm
CPPC7-BP-12.096TS	Cardinal	CPP	XO	12.096 MHz	CMOS	5V	±50ppm
CPPC7L-B6-30.0TS	Cardinal	CPP	XO	30 MHz	CMOS	3.3V	±100ppm
CPPC7L-A7B6-8.0PD	Cardinal	CPP	XO	8 MHz	CMOS	3.3V	±100ppm
CPPC7L-A7BR-25.1658TS	Cardinal	CPP	XO	25.1658 MHz	CMOS	3.3V	±25ppm
CPPC7L-A7BP-40.0000TS	Cardinal	CPP	XO	40 MHz	CMOS	3.3V	±50ppm
CPPC7L-B6-33.1776PD	Cardinal	CPP	XO	33.1776 MHz	CMOS	3.3V	±100ppm
CPPC7-A7BR-166.0TS	Cardinal	CPP	XO	166 MHz	CMOS	5V	±25ppm
CPPC7-BP-2.5TS	Cardinal	CPP	XO	2.5 MHz	CMOS	5V	±50ppm
CPPC7LZ-A7B6-81.1TS	Cardinal	CPP	XO	81.1 MHz	CMOS	3.3V	±100ppm
CPPC7L-A7BP-1.0TS	Cardinal	CPP	XO	1 MHz	CMOS	3.3V	±50ppm
CPPC7L-A7BP-41.6666TS	Cardinal	CPP	XO	41.6666 MHz	CMOS	3.3V	±50ppm
CPPC7L-B6-36.864TS	Cardinal	CPP	XO	36.864 MHz	CMOS	3.3V	±100ppm
CPPC7-A5B6-66.0TS	Cardinal	CPP	XO	66 MHz	CMOS	5V	±100ppm
CPPC7-A7BP-24.0TS	Cardinal	CPP	XO	24 MHz	CMOS	5V	±50ppm
CPPC5L-A7BP-25.0TS	Cardinal	CPP	XO	25 MHz	CMOS	3.3V	±50ppm
CPPC5LZ-A7BP-33.0PD	Cardinal	CPP	XO	33 MHz	CMOS	3.3V	±50ppm
CPPC5-A7BP-27.12TS	Cardinal	CPP	XO	27.12 MHz	CMOS	5V	±50ppm
CPPC5L-A7BR-100.0TS	Cardinal	CPP	XO	100 MHz	CMOS	3.3V	±25ppm
CPPC5-A7BP-40.68TS	Cardinal	CPP	XO	40.68 MHz	CMOS	5V	±50ppm
CPPC7-A5B6-32.0TS	Cardinal	CPP	XO	32 MHz	CMOS	5V	±100ppm
CPPC7L-A7B6-25.0TS	Cardinal	CPP	XO	25 MHz	CMOS	3.3V	±100ppm
CPPC7-A7BR-32.0TS	Cardinal	CPP	XO	32 MHz	CMOS	5V	±25ppm
CPPC7L-A7BR-11.392TS	Cardinal	CPP	XO	11.392 MHz	CMOS	3.3V	±25ppm
CPPC7L-A7BP-24.0TS	Cardinal	CPP	XO	24 MHz	CMOS	3.3V	±50ppm
CPPC7-A7BP-4.352TS	Cardinal	CPP	XO	4.352 MHz	CMOS	5V	±50ppm
CPPC7L-A7BR-12.0TS	Cardinal	CPP	XO	12 MHz	CMOS	3.3V	±25ppm
CPPC7Z-A7BR-4.0TS	Cardinal	CPP	XO	4 MHz	CMOS	5V	±25ppm
CPPC7L-A7BP-25.0PD	Cardinal	CPP	XO	25 MHz	CMOS	3.3V	±50ppm
CPPC7-A7BP-50.0TS	Cardinal	CPP	XO	50 MHz	CMOS	5V	±50ppm
CPPC7-A7BR-7.5TS	Cardinal	CPP	XO	7.5 MHz	CMOS	5V	±25ppm
CPPC7L-A7BR-120.0TS	Cardinal	CPP	XO	120 MHz	CMOS	3.3V	±25ppm
CPPC7L-A7B6-28.636TS	Cardinal	CPP	XO	28.636 MHz	CMOS	3.3V	±100ppm
CPPC7L-A7BR-60.0TS	Cardinal	CPP	XO	60 MHz	CMOS	3.3V	±25ppm
CPPC7L-A7BP-25.0TS	Cardinal	CPP	XO	25 MHz	CMOS	3.3V	±50ppm
CPPC7-A7BR-134.0TS	Cardinal	CPP	XO	134 MHz	CMOS	5V	±25ppm
CPPC7L-A7BR-127.6TS	Cardinal	CPP	XO	127.6 MHz	CMOS	3.3V	±25ppm
CPPC7-B6-12.0TS	Cardinal	CPP	XO	12 MHz	CMOS	5V	±100ppm
CPPC7L-A7BR-66.666TS	Cardinal	CPP	XO	66.666 MHz	CMOS	3.3V	±25ppm
CPPC7L-A7B6-3.6864TS	Cardinal	CPP	XO	3.6864 MHz	CMOS	3.3V	±100ppm
CPPC7-A7BR-14.7456TS	Cardinal	CPP	XO	14.7456 MHz	CMOS	5V	±25ppm
CPPC7-B6-14.7456TS	Cardinal	CPP	XO	14.7456 MHz	CMOS	5V	±100ppm
CPPC7L-A7B6-32.0TS	Cardinal	CPP	XO	32 MHz	CMOS	3.3V	±100ppm
CPPC7L-A7BR-144.0TS	Cardinal	CPP	XO	144 MHz	CMOS	3.3V	±25ppm
CPPC7L-A7BP-29.4912TS	Cardinal	CPP	XO	29.4912 MHz	CMOS	3.3V	±50ppm
CPPC7-A7BR-140.0TS	Cardinal	CPP	XO	140 MHz	CMOS	5V	±25ppm
CPPC7-A7BR-200.0TS	Cardinal	CPP	XO	200 MHz	CMOS	5V	±25ppm
CPPC7L-A5BP-60.0TS	Cardinal	CPP	XO	60 MHz	CMOS	3.3V	±50ppm
CPPC7L-A5BP-62.5TS	Cardinal	CPP	XO	62.5 MHz	CMOS	3.3V	±50ppm
CPPC7L-A7BP-125.0TS	Cardinal	CPP	XO	125 MHz	CMOS	3.3V	±50ppm
CPPC7L-A5BP-66.0TS	Cardinal	CPP	XO	66 MHz	CMOS	3.3V	±50ppm
CPPC7L-A5BR-16.896TS	Cardinal	CPP	XO	16.896 MHz	CMOS	3.3V	±25ppm
CPPC7L-A7BR-33.3333TS	Cardinal	CPP	XO	33.3333 MHz	CMOS	3.3V	±25ppm
CPPC7L-A5BR-24.4196TS	Cardinal	CPP	XO	24.4196 MHz	CMOS	3.3V	±25ppm
CPPC7-A7BR-210.0TS	Cardinal	CPP	XO	210 MHz	CMOS	5V	±25ppm
CPPC7L-A5BR-24.6945TS	Cardinal	CPP	XO	24.6945 MHz	CMOS	3.3V	±25ppm
CPPC7L-A5BR-25.0TS	Cardinal	CPP	XO	25 MHz	CMOS	3.3V	±25ppm
