愛普生晶振,溫補晶振,TG-5006CG晶振,X1G0042110004晶振
頻率：16.368MHz
尺寸：2.5*2.0*0.8mm
晶振技術參數點擊下載
在2010年全球晶振廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768K晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶振元器件已以23%的市場占有率位于業界第一.
伴隨信息化社會的進程,現在貼片晶振已被廣泛應用于各種電子設備以及家電產品之中,日趨重要. 愛普生拓優科夢（Epson—yocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的元器件;同時,融合愛普生集團的半導體與軟件技術增添便于使用、能讓顧客更體驗到利用價值的“解決方案”.愛普生晶振,溫補晶振,TG-5006CG晶振,X1G0042110004晶振
愛普生晶振,溫補晶振,TG-5006CG晶振,X1G0042110004晶振.具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC+1.8V±0.1Vto+3.3V±0.1V )，小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的回流溫度曲線要求.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中愛普生晶振公司除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。
|
愛普生溫補晶振規格 |
TG-5006CG晶振 |
|
溫補晶振頻率 |
13.000MHz~52.000MHz |
|
常用標準頻率 |
16.367667MHz,16.368MHz,16.369MHz,19.2MHz,26MHz,38.4MHz |
|
工作電壓 |
+1.7V~+3.3V （代表値） |
|
靜態電流 |
（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO輸出電壓 |
0.8Vp-p min. |
|
TCXO輸出負載 |
（10kΩ//10pF) ±10％ |
|
常規溫度偏差 |
±2.0×10-6 (After 2 reflows) |
|
頻率溫度偏差 |
±0.5×10-6/-30℃～+85℃ |
|
±2.0×10-6/-40℃～+85℃（オプション） |
X1G0042110004晶振系列原廠編碼：
Product Number
Model
Frequency
LxWxH
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
25°C Aging
X1G0042110001
TG-5006CG
26.000000 MHz
2.50 x 2.00 x 0.80 mm
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 1.5 mA
+/-1ppm
X1G0042110002
TG-5006CG
26.000000 MHz
2.50 x 2.00 x 0.80 mm
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 1.5 mA
+/-1ppm
X1G0042110003
TG-5006CG
26.000000 MHz
2.50 x 2.00 x 0.80 mm
+/-2.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
X1G0042110004
TG-5006CG
16.368000 MHz
2.50 x 2.00 x 0.80 mm
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 1.5 mA
+/-1ppm
X1G0042110005
TG-5006CG
26.000000 MHz
2.50 x 2.00 x 0.80 mm
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 1.5 mA
+/-1ppm
X1G0042110006
TG-5006CG
16.367667 MHz
2.50 x 2.00 x 0.80 mm
+/-1.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
X1G0042110008
TG-5006CG
16.369000 MHz
2.50 x 2.00 x 0.80 mm
+/-2.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
X1G0042110011
TG-5006CG
38.400000 MHz
2.50 x 2.00 x 0.80 mm
+/-2.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 2.0 mA
+/-1ppm

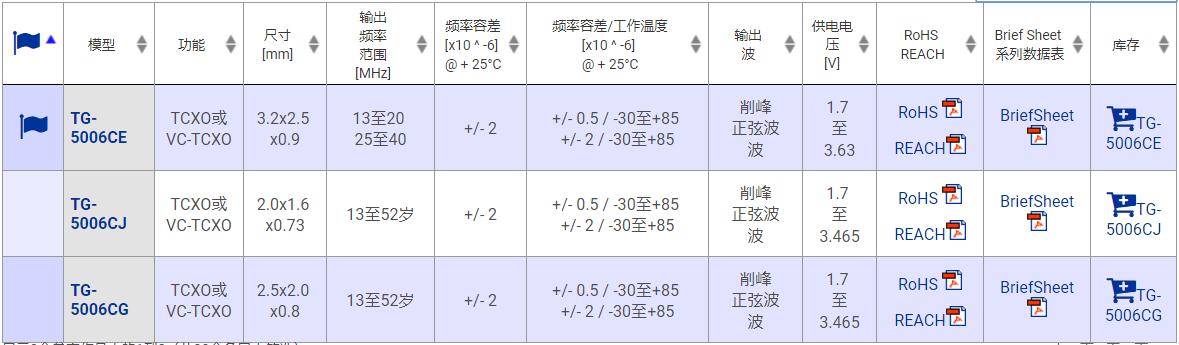

愛普生TG-5006CG溫補晶振系列型號規格表：
當有源晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1)理想情況下，機械蜂鳴器應安裝在一個獨立于2520溫補晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2)在設計時請參考相應的推薦封裝。
(3)在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4)請按JIS標準(JIS Z 3282, Pb含量1000ppm,0.1wt%或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存智能手機晶振產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群?/span>濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C至+35°C，濕度25%RH至85%RH（請參閱“測試點JIS C 60068-1/IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
驅動能力：驅動能力說明TCXO晶振所需電功率，其計算公式如下：驅動能力 (P) = i2_Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。愛普生晶振,溫補晶振,TG-5006CG晶振,X1G0042110004晶振
1、振蕩電路：晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2。角色的分量與參考值：在振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，有源貼片晶振也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

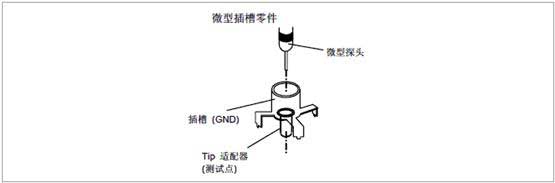

測試條件：(1) 電源電壓超過150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2) 其他輸入電容低于 15 pF.5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過石英晶體振蕩器的放大器時，可同時進行測量。(3) 其他：CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）
公司名：深圳市金洛鑫電子有限公司
聯系人：茹紅青
手機：13510569637
電話：0755-27837162
QQ號：657116624
微信公眾號：CITIZENCRYSTAL
搜狐公眾號：晶振石英晶振NDK晶振
郵箱：jinluodz@163.com
地址：深圳市寶安區41區甲岸路19號
網址：http://www.908tw.com/
相關的產品 / Related Products

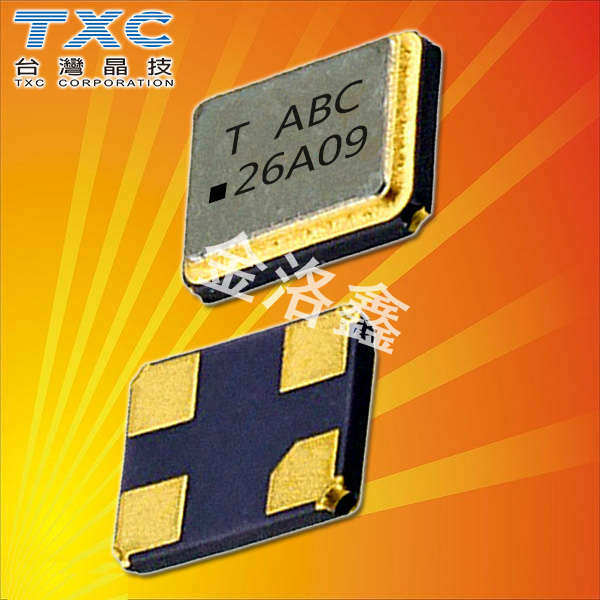

- TXC晶振,溫補晶振,7L晶振,7L26001005晶振
