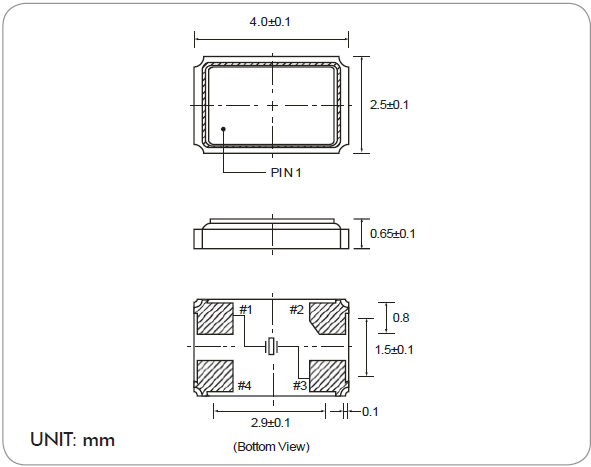

    百利通亞陶晶振,進口貼片晶振,FF晶振.4.0*2.5mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.
    百利通亞陶晶振的真空封裝技術：是指貼片石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。4025mm貼片諧振器,高精準度無源晶體,FF晶振

＜晶體諧振器＞
    如果過大的激勵電力對石英水晶振動子外加電壓，有可能導致特性老化或損壞，因此請?jiān)谛麄鲀?cè)、規格書中規定的范圍內使用。
    讓無源晶振振蕩的電路寬裕度大致為負性阻抗值。本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上，若是車載和安全設備，則推薦10倍 以上。4025mm貼片諧振器,高精準度無源晶體,FF晶振
＜晶體振蕩器＞
    晶體振蕩器的內部電路使用C-MOS。閉鎖、靜電對策請和一般的C-MOS IC一樣考慮。
有些石英振蕩子沒有和旁路電容器進行內部連接。使用時，請?jiān)赩dd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以 最短距離連接。關于個別機型請確認宣傳冊、規格書。
＜晶體濾波器＞
    注意電路板圖形的配置，避免輸入端子和輸出端子靠得太近。如果貼裝晶體濾光片的電路板的雜散電容較大，為了消除該雜散電容，有時需要配置調諧電路。
    如果過大的激勵電力對諧振器外加電壓，有可能導致特性老化或損壞，因此請?jiān)跒V波器的輸入電平在−10dBm以下的狀態下使用。
＜光學產品＞
    由于制造過程中進行了灰塵等異物管理，因此包裝開封以后，請?jiān)谶M(jìn)行清潔度管理的環境中使用。百利通亞陶晶振,進口貼片晶振,FF晶振

振蕩電路的檢查方法
振蕩頻率測量
必須盡可能地測量安裝在電路上的4025晶振的振蕩頻率的真實值，
使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,
我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。4025mm貼片諧振器,高精準度無源晶體,FF晶振
有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最
精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路。
探針不影響圖2，因?yàn)榫彌_器的輸出是通過輸入振蕩電路的輸出來測量的。
逆變器進入下一階段。
探針不影響圖3，因?yàn)樵贗C上測量緩沖器輸出（1/1、1/2等）。
圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。
輸出點之間的電容（3 pF以下XTAL終端IC）和探針。
然而，應該注意到，使用這種方法4025mm石英諧振器輸出波形較小，測量不能依賴于
即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。百利通亞陶晶振,進口貼片晶振,FF晶振

此外，SMD進口晶振振蕩頻率與測量點不同。
1。測量緩沖輸出
2。振蕩級輸出測量
三.通過電容器測量振蕩級輸出

圖5示出以上1-3個測量點和所測量的
除緩沖器輸出外，振蕩頻率較低。
