京瓷晶振,貼片晶振,CX2016DB晶振,CX2016DB38400C0WPLA2晶振

頻率：38.400MHz

尺寸：2.0*1.6*0.15mm

貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于汽車電子,筆記本電腦,無線電話,衛星導航HDD,SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

訂購熱線：0755-27837162

京瓷晶振集團的企業社會責任活動是基于京瓷的哲學，以作為其決策的原則“做正確的事，作為一個人類，“通過我們的京瓷理念，我們努力推進我們的企業公民，建立利益相關者相互的信任關系，為可持續增長。同時，我們也為社會的健康發展作出貢獻。推進企業社會責任（CSR）在企業公民的關鍵主題，節約能源、緩解氣候變化、防止污染的措施。京瓷晶振,貼片晶振,CX2016DB晶振,CX2016DB38400C0WPLA2晶振
京瓷集團通過追求生態和經濟倡議，開展旨在實現可持續發展的環境活動。我們以節約能源和減緩氣候變化措施尤為活躍，如安裝屋頂太陽能發電系統和節能設備，與日益增長的“綠色窗簾”在Windows和公司設施外墻減少空調負荷。我們也通過生物多樣性保護為社區作出貢獻。為表彰這些努力，京瓷晶振在日本連續第六年獲得環境部長頒發的全球暖化預防活動獎。

JLX-1

JC-2

京瓷晶振,貼片晶振,CX2016DB晶振,CX2016DB38400C0WPLA2晶振.貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.
京瓷石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。CX2016DB38400C0WPLA2晶振,2016mm車載晶振,CX2016DB晶振

JLX-2

RB-2

京瓷晶振	單位	CX2016DB晶振	石英晶振基本條件
標準頻率	f_nom	24.000MHz~60.000MHz	標準頻率
儲存溫度	T_stg	-40°C~+125°C	裸存
工作溫度	T_use	-40°C~+125°C	標準溫度
激勵功率	DL	100μW Max.	推薦:10μW~100μW
頻率公差	f_— l	±15× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	±50× 10-6/-30°C ~+85°C	超出標準的規格請聯系我們.
負載電容	CL	8pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-30°C~+85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

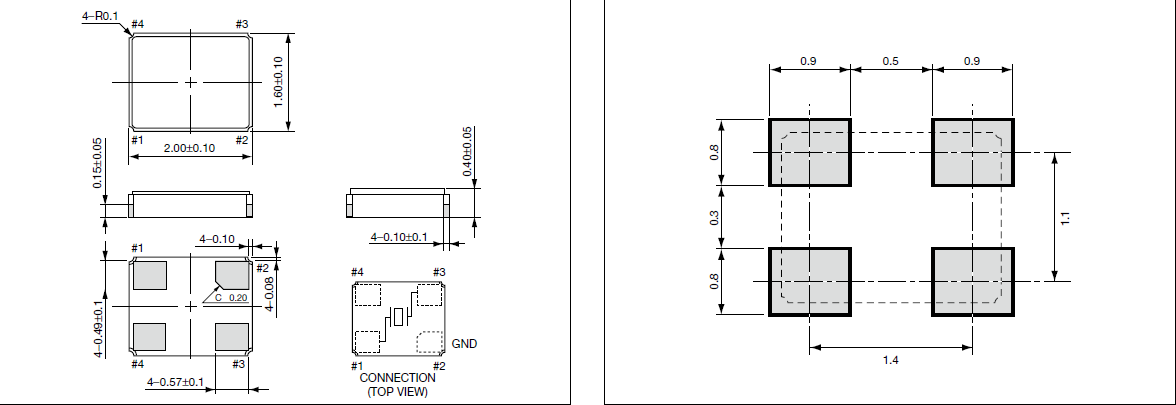

CX2016DB_2.0_1.6

JLX-4

＜晶體諧振器＞
如果過大的激勵電力對石英諧振器外加電壓，有可能導致特性老化或損壞，因此請在宣傳冊、規格書中規定的范圍內使用。讓無源晶振振蕩的電路寬裕度大致為負性阻抗值。本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上，若是車載和安全設備，則推薦10倍以上。京瓷晶振,貼片晶振,CX2016DB晶振,CX2016DB38400C0WPLA2晶振
＜晶體振蕩器＞
石英晶體振蕩器的內部電路使用C-MOS。閉鎖、靜電對策請和一般的C-MOS IC一樣考慮。有些石英晶體振蕩器沒有和旁路電容器進行內部連接。使用時，請在Vdd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以最短距離連接。關于個別機型請確認宣傳冊、規格書。
＜晶體濾波器＞
注意電路板圖形的配置，避免輸入端子和輸出端子靠得太近。如果貼裝晶體濾光片的電路板的雜散電容較大，為了消除該雜散電容，有時需要配置調諧電路。如果過大的激勵電力對諧振器外加電壓，有可能導致特性老化或損壞，因此請在濾波器的輸入電平在−10dBm以下的狀態下使用。
＜光學產品＞
由于制造過程中進行了灰塵等異物管理，因此包裝開封以后，請在進行清潔度管理的環境中使用。CX2016DB38400C0WPLA2晶振,2016mm車載晶振,CX2016DB晶振

JLX-5

RB-5

1、振蕩電路
車載級貼片晶振是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和
異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如
討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。CX2016DB38400C0WPLA2晶振,2016mm車載晶振,CX2016DB晶振
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1

晶體諧振腔的形式模式，但泛音振蕩或基波。
2016晶體的振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米。在
泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米。

cptj11

限制流入諧振器的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。京瓷晶振,貼片晶振,CX2016DB晶振,CX2016DB38400C0WPLA2晶振
適當?shù)目刂齐娮柚担≧D）取決于諧振器的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。
安裝電容器的適當值取決于京瓷小體積晶振的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
