Abracon晶振,49S插件晶振,ABL3晶振

頻率：3.579545MHz~70.000MHz

尺寸：11.5*5.0*2.0mm

引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/S石英晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.

訂購熱線：0755-27837162

Abracon-1

Abracon公司的產品是COTS - 商業現貨產品;石英晶振適用于商業,工業和指定的自動化應用. Abracon的產品不是專為軍事,航空,航空航天,生命依賴醫療應用或任何需要高可靠性的應用而設計的.公司已通過iso9001 - 2008認證,并在德克薩斯州、加利福尼亞州、中國、臺灣、新加坡、蘇格蘭、以色列、匈牙利、英國、德國等地的德州和銷售辦事處獲得設計和應用工程資源.
Abracon工程副總裁Syed Raza評論說:"半導體技術致力于將所有的功耗從最新一代的MCU和RF芯片組中扭轉出來,芯片上的皮爾斯石英晶體振蕩器缺乏必要的增益,對gm_critical指標產生不利影響.PAS測試是診斷可預防問題的最可靠的方法".49S型DIP晶振,11.5*5.0進口晶振,ABL3晶振

JLX-1

Abracon-2

Abracon晶振,49S插件晶振,ABL3晶振,11.5*5.0mm的49S插件型石英晶體在市面上比較常見,但來自美國進口品牌的這款A(yù)BL3晶振的兩個引腳比較長,有2.0mm長,擁有緊密的穩定性,高可靠性,并且是低成本,比較適合用于高精度TCXO振蕩器,智能家電,時鐘微處理器,計算機,智能通信和調制解調器等產品上.
厚度單位:全自動石英晶振晶片清洗技術:采用高壓噴淋清洗,兆聲振動的原理,一個全自動,清洗過程由PLC控制,由傳輸裝置,噴淋清洗段,噴淋漂洗段,風力吹水段等,操作自動化程度高,除上下工件需要人工外,其余全部由設備自動完成.

JLX-2

RB-2

Abracon晶振	單位	ABL3晶振	石英晶振基本條件
標準頻率	f_nom	3.579545MHZ~70.000MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-0°C ～ +70°C	標準溫度
激勵功率	DL	1μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	±50 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	18pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

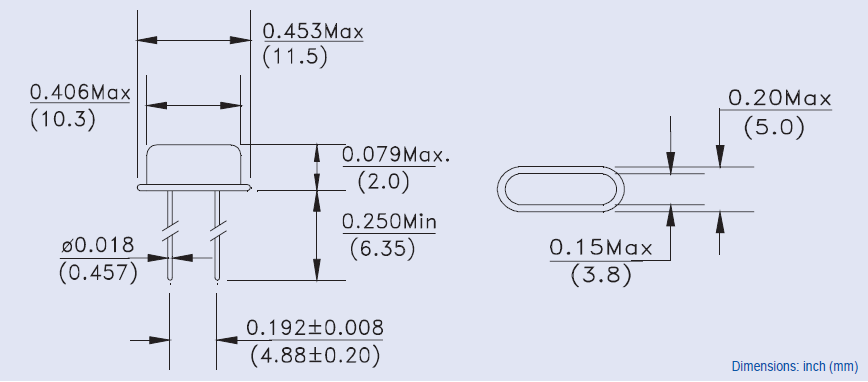

ABL3 11.5-5.0

JLX-4

每個封裝類型的注意事項
（1）陶瓷包裝產品與SON產品
在焊接陶瓷晶振產品和SON產品 (MC-146,RTC-****NB,RX-****NB) 之后，彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時，務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。49S型DIP晶振,11.5*5.0進口晶振,ABL3晶振
陶瓷包裝產品
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷諧振器產品時，在溫度長時間重復變化時可能導致端子焊接部分發生斷裂，請事先檢查焊接特性。
（2）陶瓷封裝產品
在一個不同擴張系數電路板（環氧玻璃）上焊接壓電陶瓷諧振器產品時，在溫度長時間重復變化時可能導致端子焊接部分發生斷裂，請事先檢查焊接特性。
（3）柱面式產品
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂），也可能導致氣密性和產品特性受到破壞。當石英水晶振動子產品的引腳需彎曲成下圖所示形狀時，應在這種場景下留出0.5mm的引腳并將其托住，以免發生分裂。當該引腳需修復時，請勿拉伸，托住彎曲部分進行修正。在該密封部分上施加一定壓力，會導致氣密性受到損壞。所以在此處請不要施加壓力。另外，為避負機器共振造成引腳疲勞切斷，建議用粘著劑將產品固在定電路板上。Abracon晶振,49S插件晶振,ABL3晶振

JLX-5

RB-5

1、振蕩電路
橢圓形插件晶體是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和
異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如
討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。Abracon晶振,49S插件晶振,ABL3晶振
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，石英水晶振子也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

晶體諧振腔的形式模式，但泛音振蕩或基波。
振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在
泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。

cptj11

限制流入諧振器的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。
適當?shù)目刂齐娮柚担≧D）取決于49S插件晶振的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。49S型DIP晶振,11.5*5.0進口晶振,ABL3晶振
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
