當前位置：首頁 » 貼片晶振 » AbraconCrystal晶振 » Abracon晶振,石英晶振,ABL晶振,進口晶振

prevnext

Abracon晶振,石英晶振,ABL晶振,進口晶振

頻率：3.579545~70MHZ

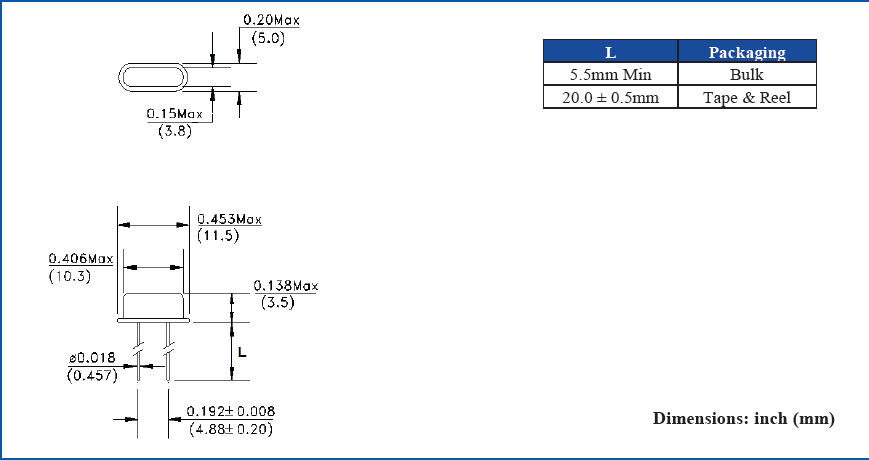

尺寸：11.5*5.0mm

引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,高精度的頻率和晶振本身更低的等效串聯電阻插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作.

訂購熱線：0755-27837162

什么使IoT打勾？ Abracon的低等效串聯電阻（ESR）和低負載電鍍電容（CL）晶體是綠色和節能MCU和便攜式通信的理想選擇芯片組。在降低功耗的壓電石英晶體競爭中，許多片上振蕩器正在被匱乏輸出驅動，通常不能使用標準晶體維持振蕩。 Abracon的最新系列用于微功率應用的石英晶體克服了這些挑戰。兩腳焊接DIP晶體,耐溫度49S諧振器,ABL晶振
Abracon公司的產品是COTS - 商業現貨產品; 適用于商業，工業和指定的自動化應用。 Abracon的產品不是專為軍事，航空，航空航天，生命依賴醫療應用或任何需要高可靠性的應用而設計的.ABRACON旗艦ABLNO系列提供超低相位噪聲固定時鐘晶體或電壓控制晶體振蕩器（VCXO）解決方案標準尺寸為9x14mm。同超過12 kHz的37fs典型RMS抖動20MHz帶寬@ 100MHz載波，ABLNO是性能驅動的理想選擇通訊，射頻，無線回程，和儀器應用。

兩腳焊接DIP晶體,耐溫度49S諧振器,ABL晶振

Abracon晶振,石英晶振,ABL晶振,進口晶振,普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振的研磨技術：通過對晶振切割整形后的晶片進行研磨，使石英晶振的晶片達到（厚度/頻率）的一定范圍。石英晶振晶片厚度與頻率的關系為：在壓電晶體行業，生產晶振頻率的高低是顯示鴻星技術水平的一個方面，通過理論與實際相結合，累積多年的晶振研磨經驗，通過深入細致地完善石英晶振研磨工藝技術，注重貼片晶振研磨過程的各種細節，注重晶振所用精磨研磨設備的選擇.兩腳焊接DIP晶體,耐溫度49S諧振器,ABL晶振

Abracon晶振	單位	ABL晶振	石英晶振基本條件
標準頻率	f_nom	3.579545~70MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-0°C ～ +70°C	標準溫度
激勵功率	DL	100~1000μW Max.	推薦:100~1000μW
頻率公差	f_— l	±50 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	±50 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	18pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

兩腳焊接DIP晶體,耐溫度49S諧振器,ABL晶振

耐焊性：將DIP晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。Abracon晶振,石英晶振,ABL晶振,進口晶振
柱面式產品:產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在無源引腳晶振根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞。當石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。
所有石英晶體諧振器和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。兩腳焊接DIP晶體,耐溫度49S諧振器,ABL晶振

兩腳焊接DIP晶體,耐溫度49S諧振器,ABL晶振

負載電容:如果振蕩電路中負載電容的不同，可能導致49S型無源插件晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。Abracon晶振,石英晶振,ABL晶振,進口晶振

兩腳焊接DIP晶體,耐溫度49S諧振器,ABL晶振

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量49S插件石英諧振器頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

兩腳焊接DIP晶體,耐溫度49S諧振器,ABL晶振

振蕩頻率測量:必須盡可能地測量安裝在電路上的AT切49S插件晶振的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路:探針不影響圖2，因?yàn)榫彌_器的輸出是通過49S插件晶體輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因?yàn)樵贗C上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。

兩腳焊接DIP晶體,耐溫度49S諧振器,ABL晶振
