Abracon晶振,時鐘晶體,AB308晶振

頻率：4.000MHz~70.000MHz

尺寸：3.0*8.0mm

插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作.

訂購熱線：0755-27837162

Abracon-1

公司已通過iso9001 - 2008認證,并在德克薩斯州,加利福尼亞州,中國,臺灣,新加坡,蘇格蘭,以色列,匈牙利,英國,德國等地的德州和銷售辦事處獲得設計和應用工程資源.Abracon的新發布的IoT優化晶體系列專門設計用于解決越來越多的低功耗趨勢,從而導致設計人員在整個行業中面臨的跨導值下降.
“作為IoT™的心跳,我們力求為客戶提供盡可能多的工具和服務,將其設計帶入下一個低功率平臺. Abras的營銷總監Juan Conchas評論說,PAS測試服務可以在設計中對關鍵子系統進行驗證,因為如果有源晶振無法運行,沒有任何操作.由于大多數Pierce振蕩器的跨導(gm)繼續向前所未有的低水平下降,所以ABRACON石英晶體不僅被迫尺寸較小,而且還提供非常低的電鍍負載(CL)和低等效串聯電阻(ESR)參數選項.3*8晶體諧振器,MHZ圓柱晶體,AB308晶振

JLX-1

Abracon晶振,時鐘晶體,AB308晶振,3*8mm圓柱插件型的32.768K晶體一直以來都在市場上非?；钴S,是一種用量非常大的晶體元器件,但美國ABRACON品牌的這顆AB308晶振是比較特殊的圓柱晶振,特殊之處就在于晶振頻率是MHz的,范圍是4M~70M之間可供選擇,標準的負載電容是16pF,在海外晶振制造商中并不多見.
晶振的真空封裝技術:是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生;2.使晶振組件在真空下電阻減小;3.氣密性高.此技術為研發及生產超小型,超薄型石英晶振必須攻克的關鍵技術之一.

JLX-2

RB-2

Abracon晶振	單位	AB308晶振	石英晶振基本條件
標準頻率	f_nom	4.000MHZ~70.000MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±30 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	±50 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	16pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

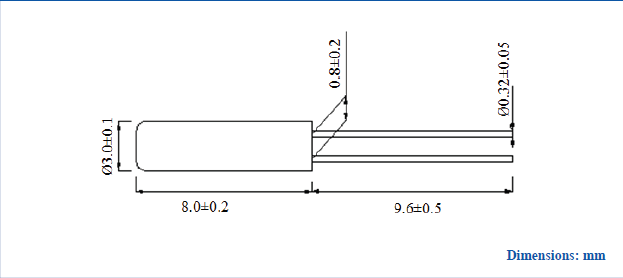

ab308 8.0-3.0

JLX-4

超聲波清洗
（1）使用AT-切割晶體和表面聲波（SAW）諧振器/聲表面濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下，晶體特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。Abracon晶振,時鐘晶體,AB308晶振
（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因為晶體可能受到破壞。
（3）請勿清洗開啟式產品
（4）對于可清洗產品，應避免使用可能對石英水晶諧振器產生負面影響的清洗劑或溶劑等。
（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響晶振的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸無源晶振的表面。ABRACON晶振,時鐘晶體,AB308晶振
使用環境（溫度和濕度）
請在規定的溫度范圍內使用耐高溫晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。3*8晶體諧振器,MHZ圓柱晶體,AB308晶振

JLX-5

RB-5

1、設計振蕩回路的注意事項
1.驅動能力
驅動能力說明進口圓柱晶振單元所需電功率，其計算公式如下：
驅動能力 (P) = i2_Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。Abracon晶振,時鐘晶體,AB308晶振

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加音叉水晶振蕩子振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

sjzrhl_2

3. 負載電容
如果振蕩電路中負載電容的不同，可能導致圓柱石英水晶振子振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。3*8晶體諧振器,MHZ圓柱晶體,AB308晶振

sjzrhl_3
