愛普生晶振,溫補晶振,TG5032CAN晶振,X1G0044310097晶振
頻率：20.000MHz
尺寸：5.0*3.2*1.45mm
有源貼片晶振,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
晶振技術參數點擊下載
愛普生晶振以音叉型石英晶體諧振器,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度SMD晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景.愛普生株式會社愛普生拓優科夢,（EPSON—YOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體.
愛普生晶振,溫補晶振,TG5032CAN晶振,X1G0044310097晶振.產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5PPM?2.0PPM,工作溫度范圍:-30度?85度,電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。愛普生晶振,溫補晶振,TG5032CAN晶振,X1G0044310097晶振
|
愛普生溫補晶振規格 |
TG5032CAN晶振 |
|
溫補晶振頻率 |
10.000MHz~40.000MHz |
|
常用標準頻率 |
19.2MHz,20MHz,26MHz,30.72MHz |
|
工作電壓 |
+2.7V~+5.5V （代表値） |
|
靜態電流 |
（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO輸出電壓 |
0.8Vp-p min. |
|
TCXO輸出負載 |
（10kΩ//10pF) ±10％ |
|
常規溫度偏差 |
±2.0×10-6 (After 2 reflows) |
|
頻率溫度偏差 |
±0.1×10-6/-30℃～+85℃ |
|
±0.1×10-6/-40℃～+85℃（オプション） |
X1G0044310097晶振系列原廠編碼：
愛普生原廠編碼
型號
頻率
封裝尺寸
輸出波形
頻率容許偏差
工作溫度
頻率/溫度
X1G0044310086
TG5032CAN
10.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
X1G0044310088
TG5032CAN
15.360000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
X1G0044310093
TG5032CAN
25.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
X1G0044310097
TG5032CAN
20.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
X1G0044310101
TG5032CAN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
X1G0044310102
TG5032CAN
26.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
X1G0044310103
TG5032CAN
30.720000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
X1G0044310104
TG5032CAN
40.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm

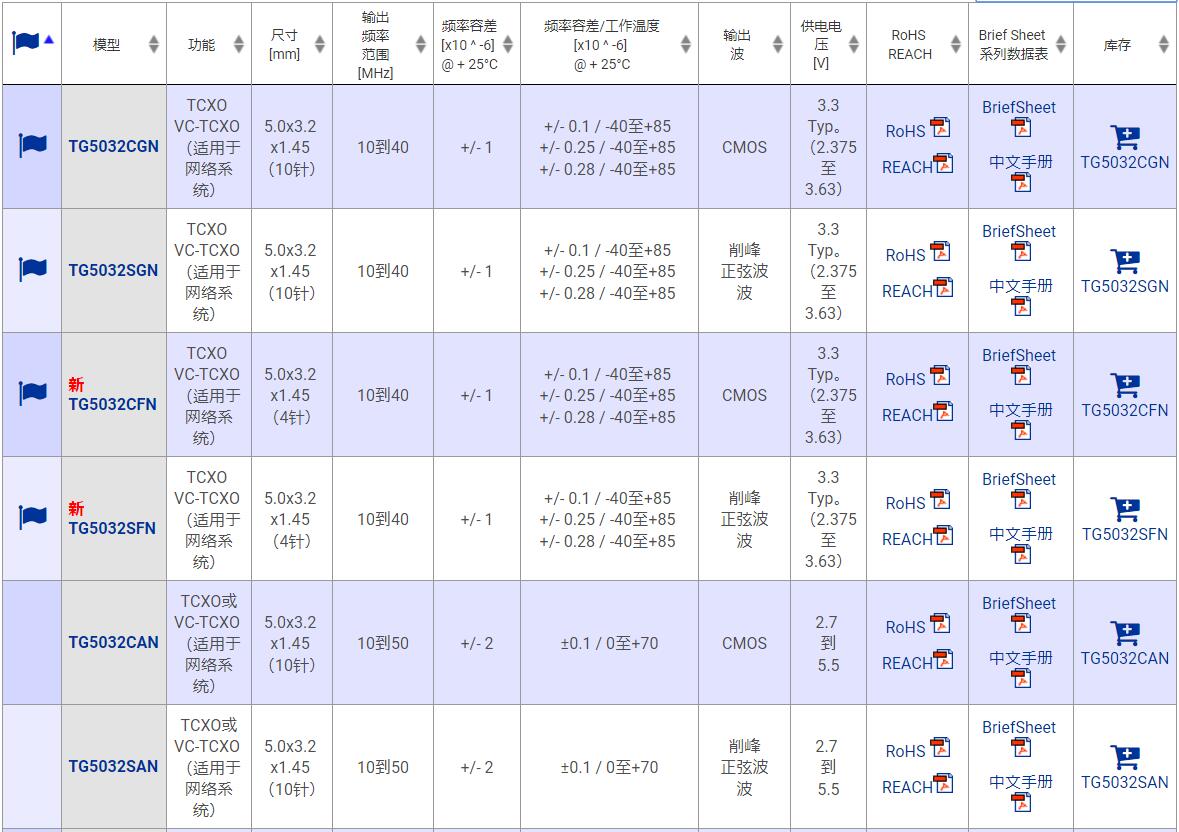

愛普生TG5032CAN溫補晶振系列型號規格表：
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能會導致10腳溫補振蕩器引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近十腳溫補晶振的地方（在20mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
TCXO晶體振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致有源晶體無法產生振蕩和/或非正常工作。
驅動能力：驅動能力說明晶振所需電功率，其計算公式如下：驅動能力 (P) = i2_Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
1、振蕩電路：晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。愛普生晶振,溫補晶振,TG5032CAN晶振,X1G0044310097晶振
2。角色的分量與參考值：在振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，有源晶振也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
測試條件：(1) 電源電壓超過150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2) 其他輸入電容低于 15 pF.5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過溫補石英晶體振蕩器的放大器時，可同時進行測量。(3) 其他：CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）
