愛普生晶振,差分晶振,SG7050VAN晶振,X1G0042810001晶振
頻率：125.000MHz
尺寸：7.0*5.0*1.4mm
此款晶振電源電壓相較于之前能夠做到2.5V~3.3V之間,其工作溫度以及儲存溫度范圍遠遠超過了普通晶振,達到了-45°~+100°的溫度范圍,差分晶振的精度值(PPM)可精確到±10PM,普通晶振達不到的輸出電壓,差分晶振做到了1V,起振時間超快為0秒,隨機抖動性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是較為常見的,相位抖動能從0.3ps Max-1ps Max.
晶振技術參數點擊下載
愛普生公司擁有世界頂端的機械技術,是全球數碼映像的領軍企業,同時也生產打印機和影印機等產品.而在電子元器件中,占主席地位,石英晶振中,EPSON愛普生做的異常出色.具了解，愛普生現已實現成為石英部件的NO1，40多年前為支持SEIKO(精工)手表而成立的Epson石英部件部門強在PC、NB、手機及消費電子等運用上,市占率高達七八成,其中又以32.768k晶振稱霸業界。
愛普生晶振以音叉型石英晶體諧振器,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.是對應陶瓷晶振（偏差大）和通常的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比出色的產品.愛普生晶振,差分晶振,SG7050VAN晶振,X1G0042810001晶振
愛普生晶振,差分晶振,SG7050VAN晶振,X1G0042810001晶振.差分石英晶體振蕩器使用于網絡路由器、SATA,光纖通信,10G以太網、超速光纖收發器、網絡交換機等網絡通訊設備中.網絡設備對高標準參考時鐘的需求尤其突出,要求做為系統性能重要參數的相位抖動具備低抖動特征.使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.差分石英晶振滿足市場需求,實現高頻高精度等要求,更加保障了各種系統參考時鐘的可靠性.
石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。
|
愛普生溫補晶振規格 |
SG7050VAN晶振 |
|
溫補晶振頻率 |
73.500MHz~700.000MHz |
|
常用標準頻率 |
100MHz,113MHz,125MHz,133.3333MHz,200MHz,156.25MHz |
|
工作電壓 |
+2.5V~+3.3V （代表値） |
|
靜態電流 |
（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO輸出電壓 |
0.8Vp-p min. |
|
TCXO輸出負載 |
（10kΩ//10pF) ±10％ |
|
常規溫度偏差 |
±20/30/50×10-6 (After 2 reflows) |
|
頻率溫度偏差 |
±30×10-6/-40℃～+85℃ |
|
±50×10-6/-20℃～+70℃（オプション） |
X1G0042810001晶振系列原廠編碼：
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Symmetry
X1G0042810001
SG7050VAN
125.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810002
SG7050VAN
125.006250 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810004
SG7050VAN
100.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810005
SG7050VAN
200.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810006
SG7050VAN
400.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810007
SG7050VAN
106.250000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810008
SG7050VAN
212.500000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810009
SG7050VAN
74.250000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810010
SG7050VAN
148.500000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810011
SG7050VAN
75.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042810012
SG7050VAN
150.000000 MHz
7.00 x 5.00 x 1.60 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %

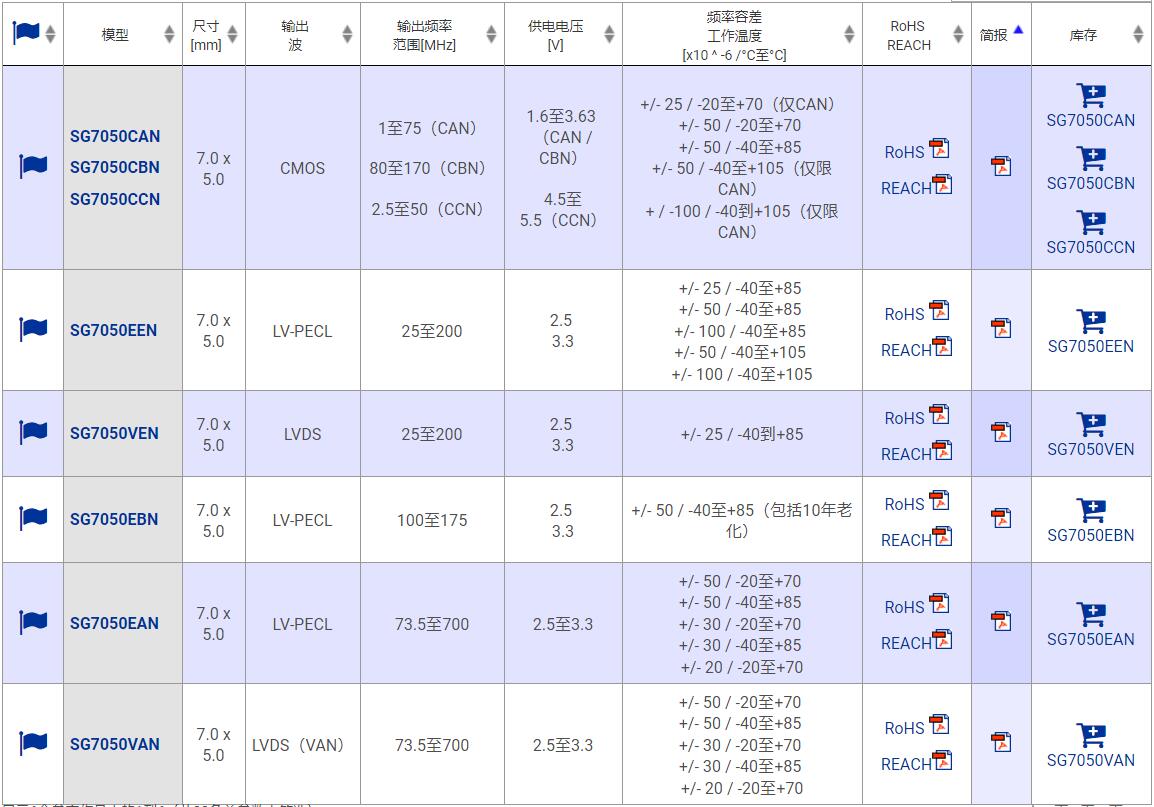

愛普生SG7050VAN差分晶振系列型號規格表：
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能會導致7050貼片晶振引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近石英振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的7050封裝晶振的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致低電壓晶振無法產生振蕩和/或非正常工作。
驅動能力：驅動能力說明石英晶體振蕩器所需電功率，其計算公式如下：驅動能力 (P) = i2_Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
1、振蕩電路：晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2。角色的分量與參考值：在振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，LVDS晶振也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
測試條件：(1) 電源電壓超過150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2) 其他輸入電容低于 15 pF.5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過有源晶振的放大器時，可同時進行測量。(3) 其他：CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）愛普生晶振,差分晶振,SG7050VAN晶振,X1G0042810001晶振
