Vectron晶振,無源晶振,VXM4晶振

頻率：12.000MHz~60.000MHz

尺寸：4.0*2.5*0.8mm

貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型?薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性?xún)r(jià)比較出色的產品.

訂購熱線：0755-27837162

Vectron-2

Vectron國際公司總部位于美國北部的哈德遜，在北美、歐洲和亞洲設有運營設施和銷售辦事處，它的技術能力在石英晶體振蕩器和濾光器設計方面都很有名。Vectron國際公司既是一個產品制造商，也是一個解決方案提供商，以其獨特的技術領先，但總是準備設計和設計定制解決方案，在那里需要。
Vectron將繼續成為石英晶振全球市場的世界級供應商，并將在符合市場需求的情況下應用創新的、前瞻性的道德原則。我們完全致力于認識客戶的需求，并以卓越的品質、服務、響應能力和規范要求來回應這些需求。
JLX-1

Vectron-1

Vectron晶振,無源晶振,VXM4晶振.小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性.
產品為VXM4。品管部應對公司內每臺單機每個月進行一次校對。自動測試機用平移法進行測試。同時保留和記錄與不同客戶之間的誤差。在SMD晶振生產中用平移法解決。高精度的頻率、電阻的測量技術：引進一批先進的檢測儀器，準確度達到±1ppm（國標標準）。在測量應用上制定一套標準的測量方法保證測量的準確性、儀器的精度、測試的一致性。4025壓電無源晶體,陶瓷面四腳諧振器,VXM4晶振
JLX-2

VECTRON晶振	單位	VXM4晶振	石英晶振基本條件
標準頻率	f_nom	12.000MHZ~60.000MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +90°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	10-100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10-6 (標準), (±10 × 10-6 ～ ±100 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	±10 × 10-6/-40°C ～ +85°C	超出標準的規格請聯系我們.
負載電容	CL	6pF~32PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

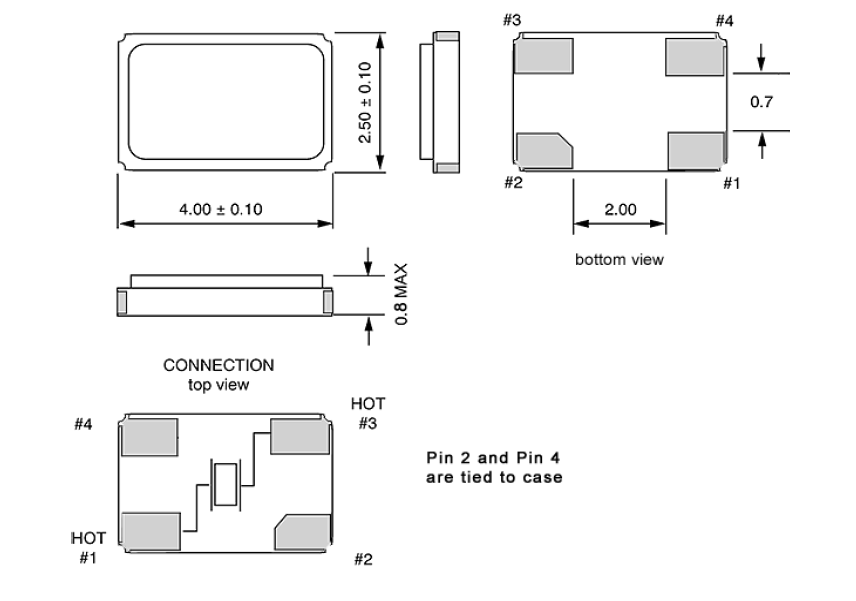

VXM4 4025

JLX-4

RB-4

抗沖擊
耐高溫貼片諧振器可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致石英晶體性能受到損害，因此應避免照射。Vectron晶振,無源晶振,VXM4晶振
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解12M無源進口晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致SMD晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞石英晶振4025，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。4025壓電無源晶體,陶瓷面四腳諧振器,VXM4晶振

JLX-5

RB-5

輸出波形與測試電路
1.時序表

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。4025壓電無源晶體,陶瓷面四腳諧振器,VXM4晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）Vectron晶振,無源晶振,VXM4晶振
