Vectron晶振,貼片晶振,VXC1晶振

頻率：8.000MHz~100.000MHz

尺寸：7.0*5.0*1.7mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性.

訂購熱線：0755-27837162

Vectron-2

Vectron國際公司既是一個產品制造商，也是一個解決方案提供商，以其獨特的技術領先，但總是準備設計和設計定制解決方案，由高頻基礎和SC切割石英晶體的先進制造所突出的離散晶體技術…100級和10000級潔凈室設施生產前沿陶瓷包裝VCXO抯,時機復蘇和時鐘恢復單位,看到基于過濾器…為國家的藝術測試能力，包括一個專用的空間組件制造設施。
Vectron國際公司是世界領先的頻率控制、傳感器和混合產品解決方案的設計、制造和營銷的領導者，它采用了從直流到微波頻率的大量聲波(BAW)和SAW濾波器的最新技術。Vectron將繼續成為全球市場的世界級供應商，并將在符合市場需求的情況下應用創新的、前瞻性的道德原則。我們完全致力于認識客戶的需求，并以卓越的品質、服務、響應能力和規范要求來回應這些需求。7050陶瓷面四腳晶體,8M無源進口晶振,VXC1晶振
JLX-1

Vectron-1

Vectron晶振,貼片晶振,VXC1晶振.7050mm體積的表面貼片型石英晶體諧振器，是一款小型化，重量輕的貼片晶振，產品本身具有耐高溫及耐低溫特性，即使在零下負20度至正75度也能正常工作，滿足245度無鉛高溫回流焊接，頂點溫度可達260度，因此在電子數碼產品市場比較受歡迎.
維管晶振高精密點膠技術：石英貼片晶振晶片膠點的位置、大?。何恢脺?zhǔn)確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上，點上導電膠，并高溫固化，通過彈簧即可引出電信號。
JLX-2

RB-2

VECTRON晶振	單位	VXC1晶振	石英晶振基本條件
標準頻率	f_nom	8.000MHZ~100.000MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +90°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	10-100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10-6 (標準), (±10 × 10-6 ～ ±100 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	±10 × 10-6/-40°C ～ +85°C	超出標準的規格請聯系我們.
負載電容	CL	6pF~32PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

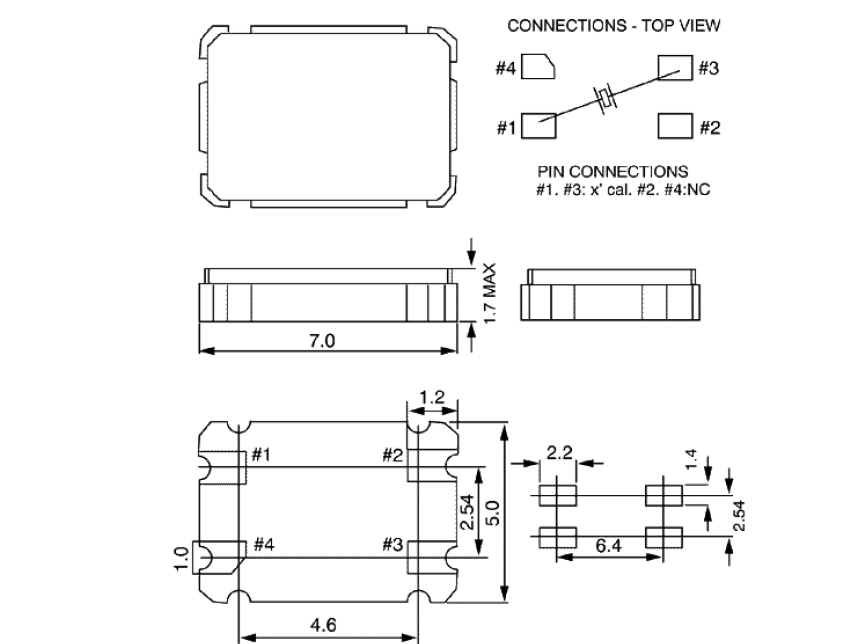

VXC1 7050

JLX-4

RB-4

操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸5*7貼片晶體的表面。
使用環境（溫度和濕度）
請在規定的溫度范圍內使用耐高溫晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。Vectron晶振,貼片晶振,VXC1晶振
晶體單元/諧振器
激勵功率
在晶體單元上施加過多驅動力，會導致美國進口晶振特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?（請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。7050陶瓷面四腳晶體,8M無源進口晶振,VXC1晶振
負載電容
振蕩電路中負載電容的不同，可能導致7050耐高溫石英晶振振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。

JLX-5

輸出波形與測試電路
1.時序表

scbx_1

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。7050陶瓷面四腳晶體,8M無源進口晶振,VXC1晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）Vectron晶振,貼片晶振,VXC1晶振
