CTS晶振,貼片晶振,TFE16晶振,美國諧振器

頻率：32.768KHZ

尺寸：1.6*1.0mm

小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.

訂購熱線：0755-27837162

2007、CTS完成α陶瓷收購，提供傳感器在軍事和航空航天市場的傳感器制造商的壓電陶瓷材料。因此，CTS增強其全球領先的位置在壓電陶瓷諧振器具有獨特的能力范圍2008 tusonix，公司收購，在Nogales、墨西哥的制造業務，增加了電磁和射頻干擾（EMI/RFI）濾波器元件的CTS系列產品。2012、CTS完成•華裴Fisher公司的收購，在精度和頻率的晶體振蕩器的設計制造的領導者。此次收購擴大了CTS的技術和工程能力。2012也是CTS收購了研發技術的一年，該公司是一家私人定制的傳感器、開關和機電組件制造商，服務于汽車輕車市場。此次收購顯著擴大CTS的戰略汽車傳感器產品平臺與新客戶和更廣泛的產品組合。
作為CTS過渡到上世紀70年代，環境污染問題導致美國政府授權的汽車排放控制要求。節氣門位置傳感和排氣再循環控制的需要將CTS浸入到引擎蓋和底盤位置傳感器業務中，為公司打開新的市場機會。最近，CTS的汽車晶振產品擴展到商用車、越野和重型設備市場，實現了戰略增長的里程碑。CTS開發并推出了強大的智能執行器?為燃料配送管理等應用中，可變?nèi)~片渦輪增壓器的控制，為各種大型柴油機管理功能，適合。另外，CTS汽車用品位置傳感器的小型發動機市場（摩托車、沙灘車、舷外發動機等）。

CTS晶振,貼片晶振,TFE16晶振,美國諧振器,貼片石英晶體諧振器，又簡稱為排帶包裝，這是這產品采用排帶盤式包裝，使產品在焊接時能采用SMT自動貼片機高速的焊接，大大節約人工，提高工作效率。32.768KHz千赫子時鐘晶體，其本身主要應用在時鐘控制產品，或者是控制模塊，主要給時鐘芯片提供一個基準信號，其主要各項功能還得看應用何種產品。本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.
石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等。

CTS晶振	單位	TFE16晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	0.1~0.5μW Max.	推薦:0.1~0.5μW
頻率公差	f_— l	±10,20× 10-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	±15~ ±100× 10-6/-30°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	5,7,9,12.5PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

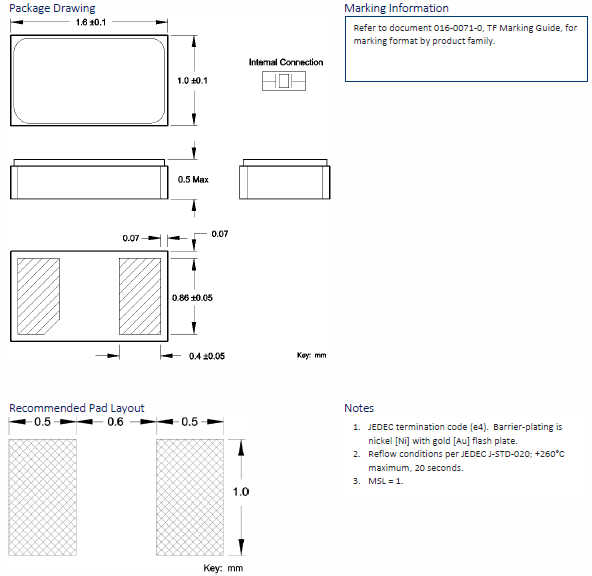

TFE16 1610

一般來說，微處理器的振蕩電路由考畢茲電路顯示派生如下：鎘和CG是外部負載電容，其中已建成的芯片組。（請參閱芯片組的規格）Rf為具有200KΩ?1MΩ反饋電阻。石英晶體諧振器的內置芯片一般設置。Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路，但僅用于具有高電源電路。CTS晶振,貼片晶振,TFE16晶振,美國諧振器

一個穩定的振蕩電路需要的負電阻，其值應是無源石英晶振阻力的至少五倍。它可寫為|-R|>5的Rr。例如，為了獲得穩定的振蕩電路中，IC的負電阻的值必須小于？200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下，例如老化，熱變化，電壓變化，以及等等，電路可能不會產生振蕩的“Q”值是低的。因此，這是非常重要的衡量負電阻（-R）以下說明：

20180607084414

線路連接的電阻（R）與晶體串聯（2）從起點到振蕩的停止點調整R的值。（3）振蕩期間測量R的值。（4）你將能夠獲得負電阻的值，|•R|= R +的Rr，和RR =晶振的阻力。附：所連接的電路的雜散電容，可能會影響測定值。如果小型貼片晶振的參數是正常的，但它不工作穩步振蕩電路中，我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話，我們有三種方法來改善這樣的情況：降低外部電容（Cd和CG）的值，并采用其他晶振具有較低負載電容（CL）。采用具有較低電阻（RR）的晶振。使用光盤和CG的不等價的設計。我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。

振蕩補償:除非在32.768K壓電石英晶體振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。CTS晶振,貼片晶振,TFE16晶振,美國諧振器
