當前位置：首頁 » 貼片晶振 » CTS晶振 » CTS晶振,貼片晶振,TFA32晶振,歐美進口晶振

prevnext

CTS晶振,貼片晶振,TFA32晶振,歐美進口晶振

頻率：32.768KHZ

尺寸：3.2*1.5*0.9mm

32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.超小型,薄型,質地輕的表面貼片音叉型晶體諧振器,手機晶體,產品體積小,特別適用于各種小巧的便攜式消費電子數碼產品,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

CTS公司成立于1896，是全球設計和制造各種電子元器件、傳感器和執行器的領導者。主要滿足原始設備制造商（OEM）的需求，CTS以其超過100年的創新產品和卓越工程而自豪。CTS晶振產品的生產采用最先進的技術，由一個高素質和敬業的員工驅動。CTS的目標是在技術的最前沿，提供創新的傳感，連接和運動解決方案，以創造和推進世界各地的產品和服務。在這一年，CTS重新定義了簡化業務模式、集中精力和推動利潤增長的戰略，從而減少了全球足跡，改善了競爭地位，提高了盈利能力。
隨著科技的不斷進步，我們已經并肩前行，工程智能的方式來滿足人們不斷變化的需求。CTS引入新的視野和品牌，明確地傳達我們是誰，為什么我們?cè)谶@里，我們代表什么。CTS的身份已經建立在120年的堅實基礎上。一個基金會將繼續建立我們公司的聲譽，解決問題，面對挑戰，利用機遇，所有的人都有經驗，沒有人能比得上。CTS是航空航天、通信、國防、工業、信息技術、醫療和運輸市場的OEM、傳感器和石英晶振電子元器件的主要設計者和制造商。CTS生產的產品在北美洲、歐洲和亞洲。2013一月，奧沙利文加入了CTS的總裁和首席執行官。

CTS晶振,貼片晶振,TFA32晶振,歐美進口晶振,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶體諧振器晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。

CTS晶振	單位	TFA32晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-40°C~+125°C	標準溫度
激勵功率	DL	0.5~1.0μW Max.	推薦0.5~1.0μW
頻率公差	f_— l	±10,20× 10-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	±15~ ±100× 10-6/-30°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	6,7,9,12.5PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

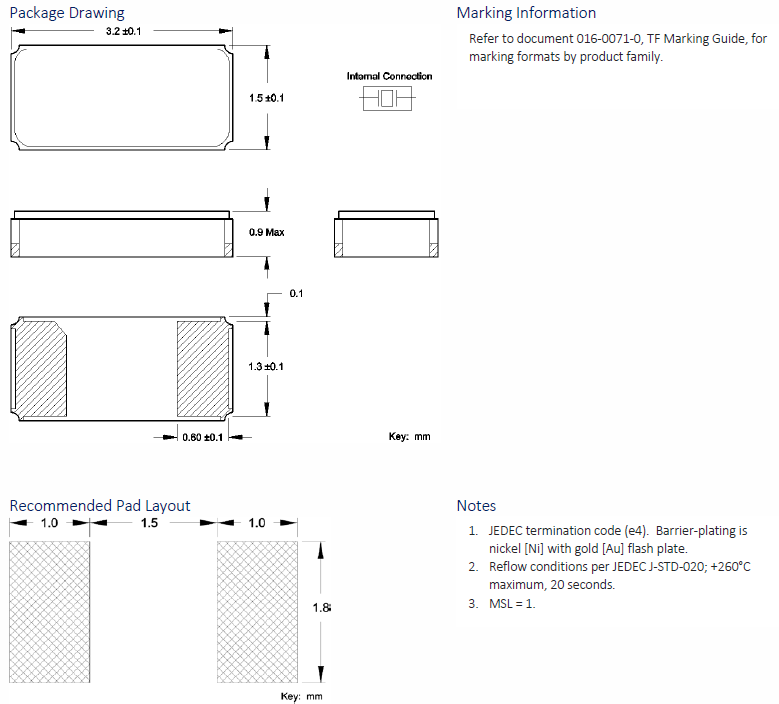

TFA32 3215

如果由頻率計數器測量的頻率比目標頻率高，要增加石英二腳晶振的電容（CL，或Cd以及C 8）的值，以降低頻率到目標頻率，反之亦然。請檢查波形幅度是否改善或沒有經過我們調整頻率。如果它的改善，這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況。該晶振應正常后，諧振點的調整。CTS晶振,貼片晶振,TFA32晶振,歐美進口晶振
如果波形幅度甚至沒有提高的頻率非常接近目標頻率，我們可以通過以下三種方法改進：方法1：降低產品線路外部電容（Cd和CG）的值，并通過晶體具有較低負載電容（CL）。方法2：采用小電阻（RR）的歐美晶體。方法3：使用鎘和CG的不等價的設計。
我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。我們建議您使用上面的方法來節省成本，保證安全。請用頻率計數器來測量所述石英SMD晶體，以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進。如果頻率不符合規格，請采用晶體合適的CL值為根據您的目標頻率。請采用晶振具有較低的CL如果頻率比目標頻率，反之亦然高得多系統不能正常工作，由于輸出頻率會偏差很大。

驅動能力:驅動能力說明二腳貼片無源晶振振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.CTS晶振,貼片晶振,TFA32晶振,歐美進口晶振

sjzrhl_1

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過32.768K貼片晶振系列振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

scbx_2

1.振蕩電路:晶體諧振器是無源元件，因此受到32.768K貼片兩腳晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2.角色的分量與參考值:在3215貼片晶振振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
