當前位置：首頁 » 貼片晶振 » PletronicsCrystal晶振 » 壓控溫補晶振,TCD4振蕩器,削峰正弦波晶振,5032振蕩器,Pletronics晶振,TCD4027-26.0M

prevnext

壓控溫補晶振,TCD4振蕩器,削峰正弦波晶振,5032振蕩器,Pletronics晶振,TCD4027-26.0M

頻率：26MHz

尺寸：5.00 x 3.20mm

壓控溫補晶振,TCD4振蕩器,削峰正弦波晶振,5032振蕩器,Pletronics晶振,TCD4027-26.0M TCD4027-26.0M 是 Pletronics 生產的 5032 封裝壓控溫補晶振，屬于 TCD4 振蕩器系列。它輸出精準的 26.0MHz 削峰正弦波頻率，為電子設備提供穩定時鐘基準。具備溫度補償功能，可應對溫度變化確保頻率穩定；支持壓控微調，靈活性高。削峰正弦波輸出降低諧波干擾，信號質量好。廣泛應用于通信、測量等領域，有助于提升設備性能和可靠性，是追求高精度頻率控制的理想選擇。

訂購熱線：0755-27837162

JLX-1 壓控溫補晶振,TCD4振蕩器,削峰正弦波晶振,5032振蕩器,Pletronics晶振,TCD4027-26.0M

Pletronics. Inc 是一家美國專業從事石英晶體諧振器（Crystal Resonators）、石英晶體振蕩器（Oscillators）及頻率控制元件設計、生產與銷售的領先制造商。自1970年成立以來，公司始終以高精度、高可靠性和定制化能力為核心競爭力，服務于全球通信、工業自動化、醫療設備、航空航天及消費電子等高端領域。

在對頻率穩定性和靈活性要求極高的電子設備領域，TCD4027 - 26.0M 壓控溫補晶體振蕩器（VCTCXO）展現出卓越性能。它屬于 TCD4 振蕩器系列，為 5032貼片晶振，小巧的體積便于集成到各類電路板中，契合現代電子設備小型化趨勢。作為 VCTCXO 晶振，它結合了壓控和溫補兩大關鍵功能。先進的溫度補償技術能實時監測環境溫度變化，動態調整輸出頻率，確保在不同溫度條件下都能穩定輸出 26.0MHz 的精準頻率。同時，壓控功能允許用戶通過電壓對頻率進行微調，以滿足特定應用場景的需求。該晶振輸出削峰正弦波，這種波形能有效減少諧波干擾，提供更純凈、穩定的時鐘信號。無論是在通信基站保障信號準確傳輸，還是在高精度儀器確保測量精準，TCD4027 - 26.0M 都能憑借出色性能，為設備穩定運行保駕護航。

JLX-2 壓控溫補晶振,TCD4振蕩器,削峰正弦波晶振,5032振蕩器,Pletronics晶振,TCD4027-26.0M

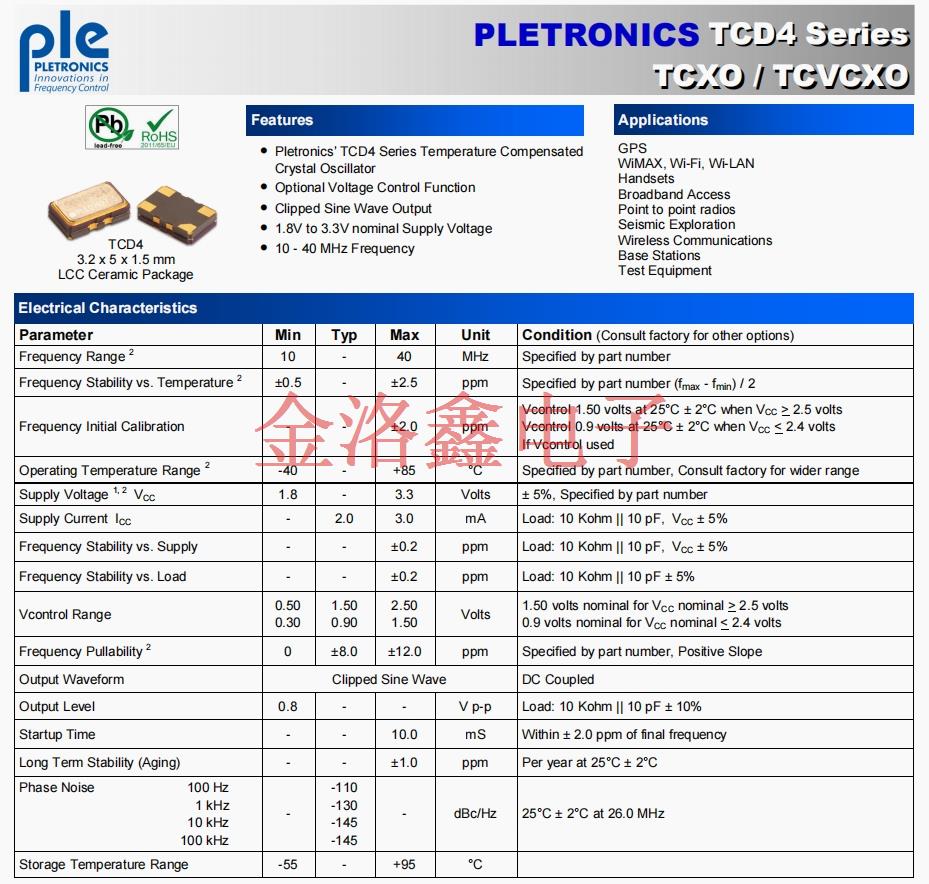

Parameter	Min	Typ	Max	Unit
Frequency Range 2	10	-	40	MHz
Frequency Stability vs. Temperature 2	±0.5	-	±2.5	ppm
Frequency Initial Calibration	-	-	±2.0	ppm
Operating Temperature Range 2	-40	-	+85	°C
Supply Voltage 1, 2 VCC	1.8	-	3.3	Volts
Supply Current ICC	-	2.0	3.0	mA
Frequency Stability vs. Supply	-	-	±0.2	ppm
Frequency Stability vs. Load	-	-	±0.2	ppm
Vcontrol Range	0.50 0.30	1.50 0.90	2.50 1.50	Volts
Frequency Pullability 2	0	±8.0	±12.0	ppm
Output Waveform	削峰正弦波輸出晶振
Output Level	0.8	-	-	V p-p
Startup Time	-	-	10.0	mS
Long Term Stability (Aging)	-	-	±1.0	ppm
Phase Noise 100 Hz 1 kHz 10 kHz 100 kHz	-	-110 -130 -145 -145	-	dBc/Hz
Storage Temperature Range	-55	-	+95	°C

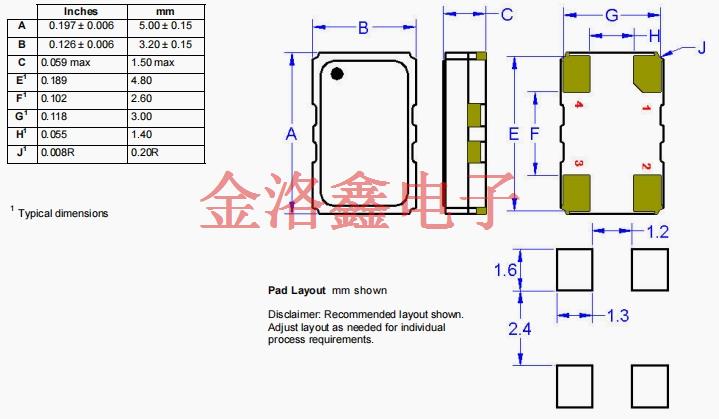

TCD4

JLX-3 壓控溫補晶振,TCD4振蕩器,削峰正弦波晶振,5032振蕩器,Pletronics晶振,TCD4027-26.0M

JLX-4

壓控溫補晶振,TCD4振蕩器,削峰正弦波晶振,5032振蕩器,Pletronics晶振,TCD4027-26.0M

所有產品的共同點
1、抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致有源晶振產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
5、鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
