當前位置：首頁 » 石英晶振 » 津綻晶振 » NSK晶振,進口石英晶體,NXC-63晶振

prevnext

NSK晶振,進口石英晶體,NXC-63晶振

頻率：10.000MHz~125.000MHz

尺寸：6.2*3.7*1.2mm

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用.

訂購熱線：0755-27837162

NSK-1

EG晶體、Crystal oscillators、壓控晶振的主要和關鍵的電子產品的一部分。jenjaan支持的客戶提供高質量的晶體元件在電子產品的廣泛使用，例如，無線、電信、網絡、計算機及外圍設備、GSM等通信設備。JenJaan一直支持臺灣與國際客戶提供質量晶體超過10年。NSK 之環境管制物質控制規範，係依 "歐盟 RoHS 指令標準參數"、"REACh 法規"、"SONY 技術標準 SS-00259" 以及其他客戶要求 NSK 之環境管制物質控制規範。
NSK津綻晶振實業公司從研發生產到銷售所使用的材料均符合ROHS環保要求,所生產的石英晶振晶體達到了歐盟環保要求.NSK購買的所有部件和材料都是經過檢查嚴格按照標準并且符合RoHS標準的制造商所提供.都會經過廣泛的電氣以及環境測試,確保質量上不會存在錯誤,其中包括•老化•溫度測試•溫度循環•溫度沖擊•機械沖擊•微跳•穩定烤•加速度•加速度靈敏度•好/總泄漏•隨機振動振動•耐溶劑•可焊性.

JLX-1

NSK-2

NSK晶振,進口石英晶體,NXC-63晶振.貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
津綻石英晶振產品電極的設計：石英晶體諧振器產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。6.0*3.5金屬封裝晶振,高頻貼片無源晶體,NXC-63晶振

JLX-2

RB-2

NSK晶振	單位	NXC-63晶振	石英晶振基本條件
標準頻率	f_nom	10.000MHz~125.000MHz	標準頻率
儲存溫度	T_stg	-40°C~+85°C	裸存
工作溫度	T_use	-20°C~+70°C	標準溫度
激勵功率	DL	100μW Max.	推薦:0.1μW~1000μW
頻率公差	f_— l	±10× 10-6 (標準), (±10 × 10-6 ~±100 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	±10~ ±100× 10-6/-20°C ~+70°C	超出標準的規格請聯系我們.
負載電容	CL	6pF~32pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-20°C~+70°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

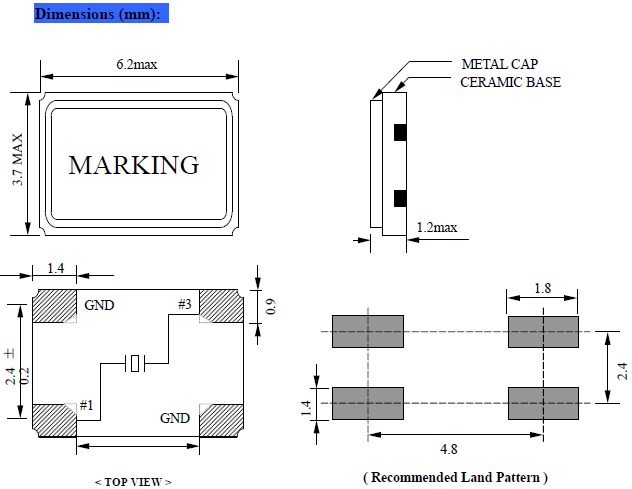

NXC-63 6035

JLX-4

RB-4

抗沖擊
貼片晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致石英晶體性能受到損害，因此應避免照射。6.0*3.5金屬封裝晶振,高頻貼片無源晶體,NXC-63晶振
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致無源晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。NSK晶振,進口石英晶體,NXC-63晶振
靜電
過高的靜電可能會損壞高精度晶振，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

JLX-5

RB-5

1、振蕩電路
6035石英晶振是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和
異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如
討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。NSK晶振,進口石英晶體,NXC-63晶振
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

晶體諧振腔的形式模式，但泛音振蕩或基波。
6035貼片晶振振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在
泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。

cptj11

限制流入諧振器的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。
適當?shù)目刂齐娮柚担≧D）取決于進口晶體諧振器的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。6.0*3.5金屬封裝晶振,高頻貼片無源晶體,NXC-63晶振
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
