NSK晶振,插件石英晶體,NXA UM-1晶振

頻率：3.500MHz~160.000MHz

尺寸：8.0*3.2*mm

插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能.

訂購熱線：0755-27837162

津綻石英科技股份有限公司擁有超過 10 年以上的生產經驗，秉持著持續開發與專業技術支持，提供使用者最佳的解決方案及最好的服務品質。 NSK 之環境管制物質控制規範，係依 "歐盟 RoHS 指令標準參數"、"REACh 法規"、"SONY 技術標準 SS-00259" 以及其他客戶要求 NSK 之環境管制物質控制規範。我們的主要生產產品為全系列石英晶體振蕩器(DIP & SMD X'TAL)，晶體振盪器 (SMD OSCILLATOR) 和電壓晶體控制振盪器 (SMD VCXO)。
NSK津綻晶振集團將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意. 對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.

JLX-1

NSK-2

NSK晶振,插件石英晶體,NXA UM-1晶振.扁殼形引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/S石英晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
津綻石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。橢圓形扁殼DIP晶體,環保插件晶振,NXA UM-1晶振

JLX-2

RB-2

NSK晶振	單位	NXA UM-1晶振	石英晶振基本條件
標準頻率	f_nom	3.500MHz~160.000MHz	標準頻率
儲存溫度	T_stg	-20°C~ +70°C	裸存
工作溫度	T_use	-40°C ~+85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:0.1μW~1000μW
頻率公差	f_— l	±5× 10^-6 (標準), (±5 × 10^-6 ~±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.908tw.com/
頻率溫度特征	f_tem	±5~ ±50× 10^-6/-20°C ~+70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF~32pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-20°C~+70°C, DL = 100μW
頻率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

JLX-3

RB-3

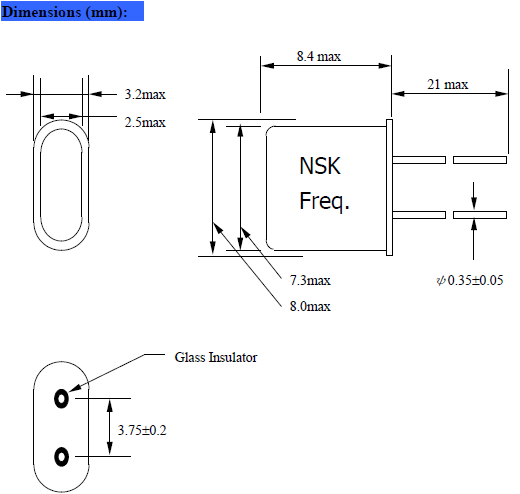

NXA UM-1 DIP 8.0-3.2

JLX-4

RB-4

清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體諧振器產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。橢圓形扁殼DIP晶體,環保插件晶振,NXA UM-1晶振
撞擊
雖然SMD晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
＜SMD產品＞
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得無源晶振產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。NSK晶振,插件石英晶體,NXA UM-1晶振
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。請在沒有直射陽光，不發生結露的場所保管。

JLX-5

RB-5

設計振蕩回路的注意事項
1.驅動能力
驅動能力說明49U插件石英晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2_Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。橢圓形扁殼DIP晶體,環保插件晶振,NXA UM-1晶振
