日本電波工業株式會社作為晶體元器件的專業生產廠家，以“通過對客戶的服務，為社會繁榮和世界和平作出貢獻”的創業理念為基礎于1948年成立。現在我們作為提供電子業必不可少的，在豐富用途被廣泛使用的晶體元器件產品以及應用。面向移動體通信市場，我們會進行溫補晶振的增產和擴大銷售；面向AV/OA市場，我們會開發具有價格競爭力的新產品作為針對IoT(物聯網市場)的標準品并擴大其銷售。NDK晶振,貼片晶振,NX5032GA晶振,NX5032GA-16MHZ-STD-CSK-4晶振
      對我們的產品進行檢驗，同時告知我們的員工顧客以及公眾，如何安全的使用，如何使用對環境影響較小，幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境。公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平。NDK晶振集團將：不論何時何地盡可能的進行源頭污染預防。為環境目標指標的建立與評審提供框架。通過充分利用或回收等方法實現對自然資源的保持。

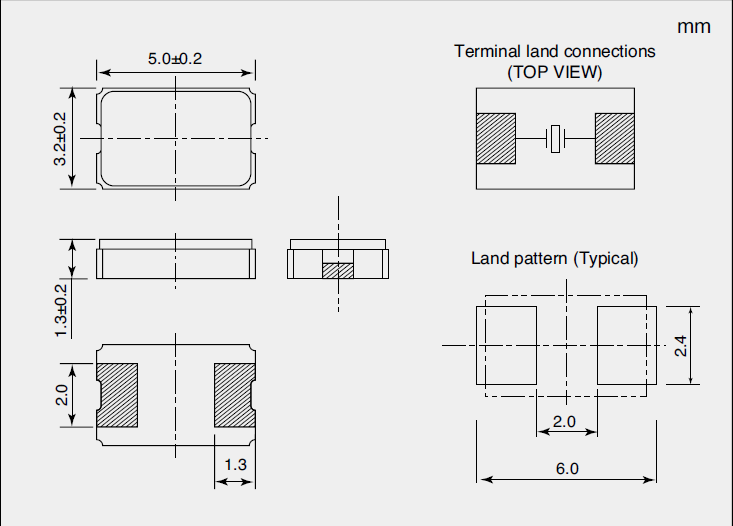

      NDK晶振,貼片晶振,NX5032GA晶振,NX5032GA-16MHZ-STD-CSK-4晶振.5032mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.
      NDK貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而貼片石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。NX5032GA-16MHZ-STD-CSK-4晶振,車載導航儀晶振,NX5032GA晶振

超聲波清洗
     （1）使用AT-切割晶體和表面聲波（SAW）諧振器/聲表面濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下， 石英晶體特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。
     （2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因?yàn)榫w可能受到破壞。NX5032GA-16MHZ-STD-CSK-4晶振,車載導航儀晶振,NX5032GA晶振
     （3）請勿清洗開啟式產品
     （4）對于可清洗產品，應避免使用可能對進口貼片晶振產生負面影響的清洗劑或溶劑等。
     （5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響晶振的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
操作
      請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。NDK晶振,貼片晶振,NX5032GA晶振,NX5032GA-16MHZ-STD-CSK-4晶振
使用環境（溫度和濕度）
      請?jiān)谝?guī)定的溫度范圍內使用汽車專用晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。

1、振蕩電路
5032晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。NDK晶振,貼片晶振,NX5032GA晶振,NX5032GA-16MHZ-STD-CSK-4晶振

晶體諧振腔的形式模式，但泛音振蕩或基波。
5032mm二腳陶瓷面石英晶振振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米。在
泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米。

限制流入諧振器的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。
適當?shù)目刂齐娮柚担≧D）取決于二腳SMD晶體的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。NX5032GA-16MHZ-STD-CSK-4晶振,車載導航儀晶振,NX5032GA晶振
音叉式諧振器（kHz頻段）的參考值在100 K。NDK晶振,進口晶振,
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
