京瓷晶振,溫補晶振,KT1612晶振,KT1612A26000ECW18TBA晶振

頻率：16.368~52MHZ

尺寸：1.6*1.2mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

京瓷晶振,溫補晶振,KT1612晶振,KT1612A26000ECW18TBA晶振,石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。

貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品貼片振蕩器被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.

日本株式會社京瓷晶振主要生產銷售石英水晶振蕩子,陶瓷振動子,32.768K,時鐘晶體,壓電石英晶體，石英晶振,有源晶振,壓控石英晶體振蕩器等器件，他的第一個字母“K”環起了陶瓷這一英文的第一個字母“C”，它由象征追求更廣闊的領域，展翅面向未來的企業商標和企業標識構成。1982年10月，公司由“京都陶瓷株式會社”變更為“s京瓷株式會社”之際，便開始啟用這一標識。作為象征性標記的顏色，選擇了富有熱情和挑戰意味的紅色。

京瓷晶振所有的生產線都具備順應時代變化的速度感，通過融合集團的獨特技術，進一步積極創造新產品、開拓新市場。為了回應客戶的期待，京瓷石英晶體振蕩器,有源晶振，石英晶振 ,壓控振蕩器,在價格、質量、服務等所有方面都滲透“客戶第一”的理念，不斷為全球市場奉獻新價值。

京瓷晶振規格	KT1612晶振
驅動輸出
常用頻率	16.368~52MHZ
工作電壓	+1.68~3.45V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
靜態電流	（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO輸出電壓	0.8Vp-p min.
TCXO輸出負載	（10kΩ//10pF) ±10％
常規溫度偏差	±20/30/50×10-6 (After 2 reflows)
頻率溫度偏差	±30×10-6/-40℃～+85℃
頻率溫度偏差	±50×10-6/-55℃～+125℃（オプション）

Kyocera日產有源TCXO兆赫茲晶振型號列表：

Series	Part Status	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
KT1612A, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.067" L x 0.051" W (1.70mm x 1.30mm)	0.028" (0.70mm)
KT2520Y, Kyocera	Obsolete	40MHz	2.8V	-30°C ~ 80°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.035" (0.90mm)
KT2520Y, Kyocera	Obsolete	40MHz	2.8V	-30°C ~ 80°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.035" (0.90mm)
KT2520Y, Kyocera	Obsolete	40MHz	2.8V	-30°C ~ 80°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.035" (0.90mm)
KT3225R, Kyocera	Obsolete	40MHz	2.8V	-30°C ~ 80°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.041" (1.05mm)
KT3225R, Kyocera	Obsolete	40MHz	2.8V	-30°C ~ 80°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.041" (1.05mm)
KT3225R, Kyocera	Obsolete	40MHz	2.8V	-30°C ~ 80°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.041" (1.05mm)

Kyocera日產有源TCXO兆赫茲晶振編碼列表：

Manufacturer Part Number	Manufacturer	Series	Part Status	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
KT1612A26000ECW18TBA	AVX Corp/Kyocera Corp	KT1612A, Kyocera	Active	26MHz	1.8V	-30°C ~ 85°C	0.067" L x 0.051" W (1.70mm x 1.30mm)	0.028" (0.70mm)
KT2520Y40000ECV28TBA	AVX Corp/Kyocera Corp	KT2520Y, Kyocera	Obsolete	40MHz	2.8V	-30°C ~ 80°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.035" (0.90mm)
KT2520Y40000ECV28TBA	AVX Corp/Kyocera Corp	KT2520Y, Kyocera	Obsolete	40MHz	2.8V	-30°C ~ 80°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.035" (0.90mm)
KT2520Y40000ECV28TBA	AVX Corp/Kyocera Corp	KT2520Y, Kyocera	Obsolete	40MHz	2.8V	-30°C ~ 80°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.035" (0.90mm)
KT3225R40000ECV28TBA	AVX Corp/Kyocera Corp	KT3225R, Kyocera	Obsolete	40MHz	2.8V	-30°C ~ 80°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.041" (1.05mm)
KT3225R40000ECV28TBA	AVX Corp/Kyocera Corp	KT3225R, Kyocera	Obsolete	40MHz	2.8V	-30°C ~ 80°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.041" (1.05mm)
KT3225R40000ECV28TBA	AVX Corp/Kyocera Corp	KT3225R, Kyocera	Obsolete	40MHz	2.8V	-30°C ~ 80°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.041" (1.05mm)

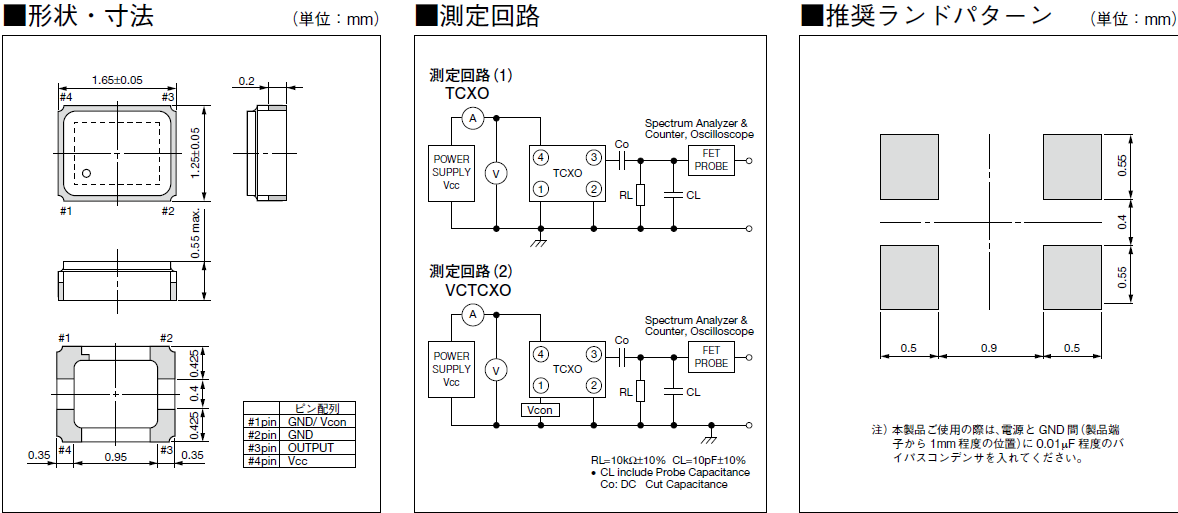

KT1612_1.6_1.2 TCXO

所有貼片晶振和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。京瓷晶振,溫補晶振,KT1612晶振,KT1612A26000ECW18TBA晶振

同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的貼片石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。

1612晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。

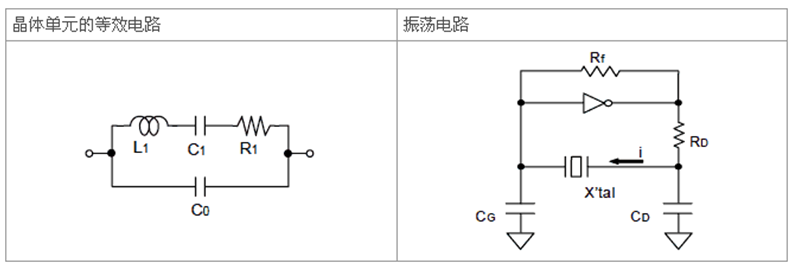

驅動能力:驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.京瓷晶振,溫補晶振,KT1612晶振,KT1612A26000ECW18TBA晶振

20181212163938

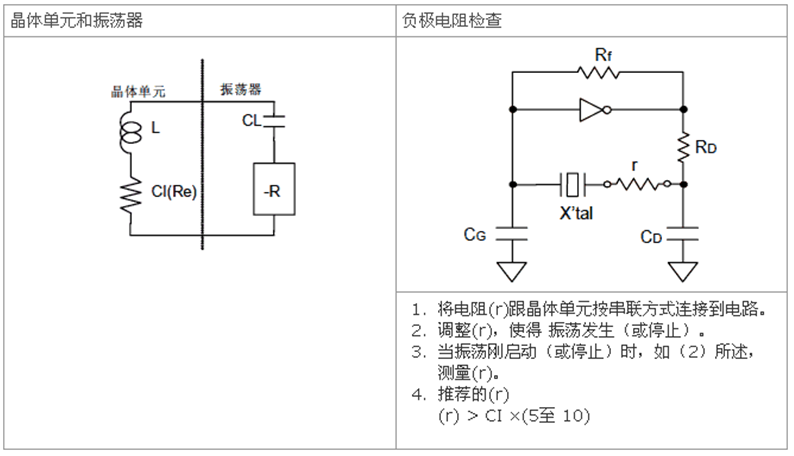

振蕩補償:除非在振蕩電路中提供足夠的負極電阻，否則會增加進口1612有源晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

20181212163930

振蕩電路:晶體諧振器是無源元件，因此受到超小型金屬封裝晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。

角色的分量與參考值:在16112溫補晶體振蕩器振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
