當前位置：首頁 » 貼片晶振 » 瑞康晶振 » 瑞康晶振,石英晶振,HC-49/U晶振,進口無源晶振

prevnext

瑞康晶振,石英晶振,HC-49/U晶振,進口無源晶振

頻率：1~300MHZ

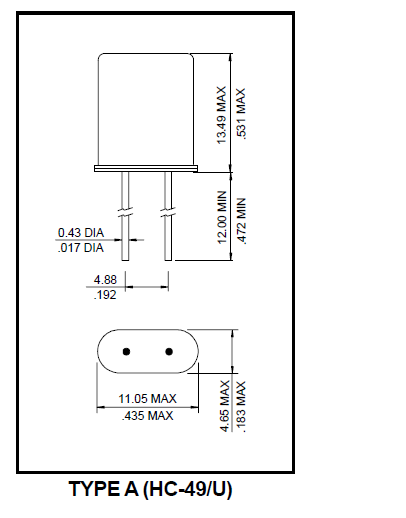

尺寸：13.49*11.05mm

插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/U形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面插件型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

插件無源石英晶振,直腳大尺寸諧振器,HC-49/U晶振

瑞康在提供高可靠性產品方面有悠久的歷史，有些客戶與瑞康有30年以上的合作關系。許多政府機構和商業計劃在全球范圍內使用瑞康晶振，在最苛刻的條件下需要高性能的系統。定位市場包括高精度GPS儀器（測量，采礦，農業），汽車，實時運動（RTK）和COSPAS SARSAT緊急信標的消費設備（導航，運動和娛樂）和行業應用。產品在英國和新西蘭設計制造。瑞康的市場領導地位和與行業密切合作確保了其技術被設計成許多新的基于位置的設備，高精度GNSS儀器和下一代解決方案，如農業，建筑和GIS地圖。
瑞康是一家全球高科技公司，設計和制造世界領先的變頻控制解決方案。今天，我們生活在有線，無線和光網絡的連接社會。數據正在任何地方隨時隨地轉移。瑞康產品位于通信的前沿，速度和可靠性至關重要。無論是深入基礎設施，衛星還是導航設備--瑞康的晶振產品都處于實現連接，更快，更可靠的前沿。通過專業，熟練和反應靈敏的團隊提供創新，高可靠性的頻率控制和時序解決方案，推動指導應用和全球通信，豐富互聯社會的經驗。插件無源石英晶振,直腳大尺寸諧振器,HC-49/U晶振

插件無源石英晶振,直腳大尺寸諧振器,HC-49/U晶振

瑞康晶振,石英晶振,HC-49/U晶振,進口無源晶振,引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,高精度的頻率和晶振本身更低的等效串聯電阻,常用負載電容.49/U石英晶振,因插件型晶體成本更低和更高的批量生產能力,主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
石英晶振真空退火技術：晶振高真空退火處理是消除插件晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。插件無源石英晶振,直腳大尺寸諧振器,HC-49/U晶振

插件無源石英晶振,直腳大尺寸諧振器,HC-49/U晶振

瑞康晶振	單位	HC-49/U晶振	石英晶振基本條件
標準頻率	f_nom	100~300MHZ	標準頻率
儲存溫度	T_stg	-55°C ~+105°C	裸存
工作溫度	T_use	-20°C ~ +85°C	標準溫度
激勵功率	DL	100~500μW Max.	推薦:100~500μW
頻率公差	f_— l	±30,±50× 10-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	±50,±100× 10-6/-55°C ～ +105°C	超出標準的規格請聯系我們.
負載電容	CL	10pF~32PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

插件無源石英晶振,直腳大尺寸諧振器,HC-49/U晶振

耐焊性：將金屬DIP晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。瑞康晶振,石英晶振,HC-49/U晶振,進口無源晶振
晶振產品使用每種產品時,請在兩腳直插晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體諧振器器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。插件無源石英晶振,直腳大尺寸諧振器,HC-49/U晶振

插件無源石英晶振,直腳大尺寸諧振器,HC-49/U晶振

負載電容:如果振蕩電路中負載電容的不同，可能導致49U插件石英晶體振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。瑞康晶振,石英晶振,HC-49/U晶振,進口無源晶振

插件無源石英晶振,直腳大尺寸諧振器,HC-49/U晶振

1.振蕩電路:晶體諧振器是無源元件，因此受到49U插件晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2.角色的分量與參考值:在振蕩電路的設計中，必須認識插件石英晶振到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

插件無源石英晶振,直腳大尺寸諧振器,HC-49/U晶振
