當前位置：首頁 » 貼片晶振 » 拉隆晶振 » Raltron晶振,貼片晶振,H10SA晶振,無源進口晶振

prevnext

Raltron晶振,貼片晶振,H10SA晶振,無源進口晶振

頻率：8~65MHZ

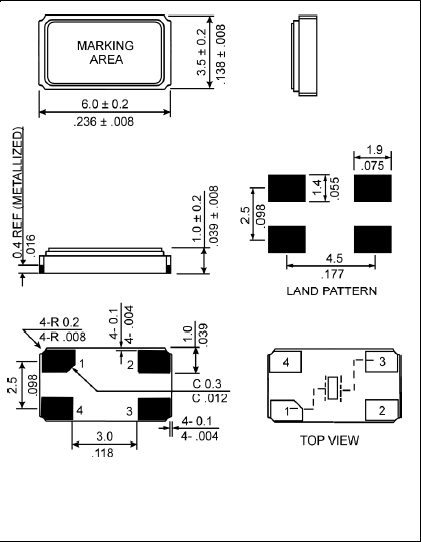

尺寸：6.0*3.5mm

貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-27837162

成立于邁阿密，在1983年，Raltron電子公司已經發展成為其中之一公認的經驗豐富的頻率管理產品制造商在世界各地。從簡單音叉晶體到高穩定性控制晶體振蕩器，Raltron提供最多全行業的頻率管理設備。Raltron通過全球獨立銷售網絡為全球客戶提供支持代表以及亞洲的幾個附屬辦事處，戰略地位于主要客戶附近和市場。該公司的產品由幾家大型全球經銷商分銷目錄房屋以及區域經銷商處理具體的市場。車載電子小型諧振器,耐振6035mm陶瓷SMD晶振,H10SA晶振
所有Raltron員工致力于追求品質和卓越。這個哲學通過多年不間斷的增長，使得Raltron處于領先地位。Raltron積極追求領先的石英晶體和振蕩器技術，專注于會議客戶的需求。這確?？蛻臬@得最具成本效益的頻率管理產品在當今全球市場上可用。 Raltron產品具有精確的頻率容穩定性好，頻率范圍寬，封裝更小，相位噪聲低，抖動小等優點，最重要的是，他們以非常有競爭力的成本滿足或超越客戶的規格。

Raltron晶振,貼片晶振,H10SA晶振,無源進口晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。車載電子小型諧振器,耐振6035mm陶瓷SMD晶振,H10SA晶振

Raltron晶振	單位	H10SA晶振	石英晶振基本條件
標準頻率	f_nom	8.000MHz~65.000MHz	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-20°C~+125°C	標準溫度
激勵功率	DL	100~500μW Max.	推薦:100~500μW
頻率公差	f_— l	±10,±15,±20,±30×10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	±50×10-6/-20°C~+70°C	超出標準的規格請聯系我們.
負載電容	CL	6pF~32pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-10°C~+60°C, DL=100μW
頻率老化	f_age	±1×10-6/year Max.	+25°C,第一年

車載電子小型諧振器,耐振6035mm陶瓷SMD晶振,H10SA晶振

一般來說，微處理器的振蕩電路由考畢茲電路顯示SMD晶振派生如下鎘和CG是外部負載電容，其中已建成的芯片組。（請參閱芯片組的規格）Rf為具有200KΩ?1MΩ反饋電阻。它的內置芯片一般設置。Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路，但僅用于具有高電源電路。Raltron晶振,貼片晶振,H10SA晶振,無源進口晶振

一個穩定的振蕩電路需要的負電阻，其值應是進口晶振阻力的至少五倍。它可寫為|-R|>5的Rr。例如，為了獲得穩定的振蕩電路中，IC的負電阻的值必須小于？200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下，例如老化，熱變化，電壓變化，以及等等，電路可能不會產生振蕩的“Q”值是低的。因此，這是非常重要的衡量負電阻（-R）以下說明：車載電子小型諧振器,耐振6035mm陶瓷SMD晶振,H10SA晶振

20180607084414

線路連接的電阻（R）與晶體串聯（2）從起點到振蕩的停止點調整R的值。（3）振蕩期間測量R的值。（4）你將能夠獲得負電阻的值，|•R|= R +的Rr，和RR =晶振的阻力。附：所連接的電路的雜散電容，可能會影響測定值。如果晶振的參數是正常的，但它不工作穩步振蕩電路中，我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話，我們有三種方法來改善這樣的情況：降低外部電容（Cd和CG）的值，并采用其他無源晶振具有較低負載電容（CL）。采用具有較低電阻（RR）的晶振。使用光盤和CG的不等價的設計。我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。

車載電子小型諧振器,耐振6035mm陶瓷SMD晶振,H10SA晶振

振蕩頻率測量:必須盡可能地測量安裝在電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過貼片石英晶體諧振器限制測量工具對振蕩電路本身的影響來測量。有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。Raltron晶振,貼片晶振,H10SA晶振,無源進口晶振
接觸振蕩電路:探針不影響圖2，因為緩沖器的輸出是通過石英貼片晶振輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。
