大河晶振,貼片晶振,FCX-05晶振,無源石英晶振

頻率：11~80MHZ

尺寸：2.5*2.0mm

小體積貼片2520mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型 (2.5 × 2.0 × 0.5 mm typ.) 具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

河エレテック，石英水晶振動子，石英振蕩器為中心的電子設備制造商。自1949年開始抵抗器的制造以來，本公司一貫致力于充滿魅力的裝置的開發，以獲得更高的客戶滿足的目標。特別是橘色的類型（表面安裝型）的小型水晶器件行業的龍頭企業，作為先行的同時，經常獨自的經驗積累了。結果，很多顧客從“小型的話就會”信賴。貼片型石英晶體諧振器,金屬面4P貼片晶振,FCX-05晶振
河水總是干凈，不限。聽了小涌源流，自然和支流融合不久大潮流到長路等著吧。盡管如此，河流每天都會不斷地滋潤著我們的生活和自然。這是企業和關于這種環境的環境也可以說同樣的事情吧。企業與各種各樣的人和社會融合，共享社會全體和價值觀，通過事業創造了新的日產晶振價值和服務，即，滋潤。這兩者共通的“濕潤”才是河エレテック的目標的地方，對社會的使命也有。 JLX-1

RB-1

大河晶振,貼片晶振,FCX-05晶振,無源石英晶振,2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.
石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求，貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。貼片型石英晶體諧振器,金屬面4P貼片晶振,FCX-05晶振 JLX-2

大河晶振	單位	FCX-05晶振	石英晶振基本條件
標準頻率	f_nom	11.000MHZ~80.000MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-20°C ～ +125°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±7ppm~±50ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	±50 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	5pF、6pF、7pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

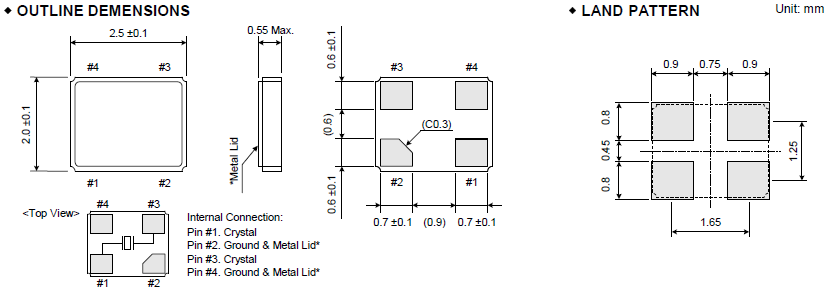

FCX-05_2.5_2.0 JLX-4

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。噪音：在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。電源線路：電源的線路阻抗應盡可能低。輸出負載：建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。大河晶振,貼片晶振,FCX-05晶振,無源石英晶振

未用輸入終端的處理：未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響：重復的溫度巨大變化可能會降低受損害的石英SMD晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向：振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電：不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。貼片型石英晶體諧振器,金屬面4P貼片晶振,FCX-05晶振

超聲波清洗：（1）使用AT-切割晶體和表面面濾波器波（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗。但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞。確保已事先檢查系統的適用性。（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞。（3）請勿清洗開啟式晶振產品（4）對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等。（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。 JLX-5

RB-5

負載電容：如果振蕩電路中負載電容的不同，可能導致2520超薄貼片晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。大河晶振,貼片晶振,FCX-05晶振,無源石英晶振

sjzrhl_3

振蕩電路:晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，金屬四腳無源晶振在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2。角色的分量與參考值:在振蕩電路的設計中，必須認識到進口SMD晶體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
