京瓷晶振,貼片晶振,CX8045GA晶振,進口晶振

頻率：4000~8000KHZ

尺寸：8.0*4.5*1.8mm

貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求

訂購熱線：0755-27837162

京瓷把“客戶第一”的原則放在首位，以確保我們提供的貼片石英晶振產品和服務始終使人們滿意。京瓷最初是一個郊區的小工廠，沒有錢，沒有證書，沒有聲譽。我們沒有什么可依靠的，只有一點技術和28個值得信賴的同事。我們也努力通過有機地動員和管理資源的技術能力，京瓷集團在創造新的價值，用我們的京瓷理念，我們的阿米巴管理系統，我們通過“人類智慧的債券管理的信念。當我們一起努力，參與管理，發現工作中的滿足感和擴大我們真正的潛力，我們人類的成長。
日本京瓷晶振遵守法規和監管要求，從事環保產品的開發。環境政策，在其業務活動的所有領域，從開發、生產和銷售的壓電石英晶體元器件、壓電石英晶體、有源晶體、壓電陶瓷諧振器，大真空集團業務政策促進普遍信任的環境管理活動。京瓷晶振，貼片晶振,石英晶體振蕩器在“制造、使用、有效利用、再利用”這樣一個產品生命周期中，努力創造豐富的價值，給社會帶來溫馨和安寧，感動和驚喜，同時為減少環境影響，努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”，實現與地球的和諧相處。

JLX-1

京瓷晶振,貼片晶振,CX8045GA晶振,進口晶振,貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求。
晶振高精密點膠技術：石英晶振晶片膠點的位置、大?。何恢脺蚀_度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上，點上導電膠，并高溫固化，通過彈簧即可引出電信號。京瓷石英晶振的切型。采用高速線切割技術：1.優化及嚴格規范線切割機各項設備參數；2.通過試驗精選所使用的各類線切割料，如：磨料、線切割線、槽輪等；3.確認最優的石英晶振切割工藝參數。通過以上方法使切割出的貼片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了石英晶振晶片的精度，提高了生產效率。

JLX-2

京瓷晶振	單位	CX8045GA晶振	石英晶振基本條件
標準頻率	f_nom	4000~8000KHZ	標準頻率
儲存溫度	T_stg	-10°C~+70°C	裸存
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	10μW Max.	推薦:10μW~100μW
頻率公差	f_— l	±100× 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	±15× 10-6/-30°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	12pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-30°C~+85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

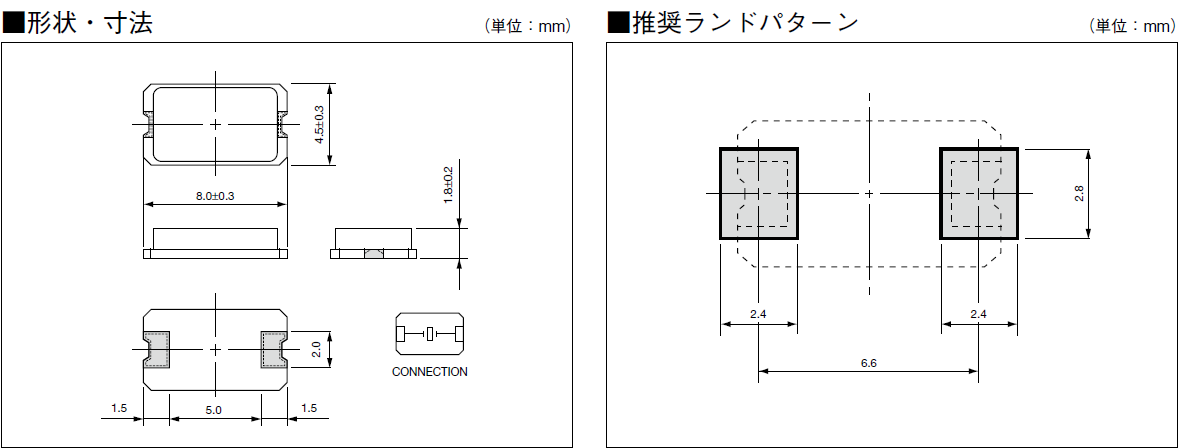

CX8045GA_8.0_4.5

JLX-4

自動安裝時的沖擊：
（2）陶瓷封裝貼片晶振：在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。京瓷晶振,貼片晶振,CX8045GA晶振,進口晶振
（3）柱面式產品：產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞。當石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。

JLX-5

RB-5

振蕩頻率與測量點不同:1。測量緩沖輸出2。振蕩級輸出測量。三.通過電容器測量振蕩級輸出,圖5示出以上1-3個測量點和所測量的,除緩沖器輸出外，振蕩頻率較低。京瓷晶振,貼片晶振,CX8045GA晶振,進口晶振

cptj_1

給定負載能力。適當?shù)目刂齐娮柚担?/span>RD）取決于石英晶體諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。 cptj11
