當前位置：首頁 » 貼片晶振 » 微晶晶振 » 微晶晶振,進口貼片晶振,CC6F-T1A晶振

prevnext

微晶晶振,進口貼片晶振,CC6F-T1A晶振

頻率：70.000MHz~250.000MHz

尺寸：3.5*2.2*0.8mm

貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.

訂購熱線：0755-27837162

微晶在瑞士、泰國建有石英晶振生產中心，及遍布世界各地的代表處。我們所有的產品都得到ISO9001和ISO14001的認證，并達到RoHS，REACh等規范的要求。1978年成立于瑞士格倫興，為Swatch Group的供貨商，提供手表音叉式晶體的產品。為世界一流的終端產品制造商提供從設計到量產的全方位支持。
就原則而言，以下內容被認為是MC供應的一部分鏈，即電子制造服務（EMS）公司和原始設計制造商（ODM）包括承包勞動，設計，市場，生產和/或提供用于生產MC電子產品的貨物和服務。為通過這些原則，并成為參與者（參與者），企業應聲明其對原則的支持，并應遵循其原則和標準有原則規定的管理制度。MHz小體積石英晶體,3.2*2.2貼片晶振,CC6F-T1A晶振
JLX-1

WJ-2

微晶晶振,進口貼片晶振,CC6F-T1A晶振.小體積貼片3522mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.
微晶晶振撿漏：檢查貼片晶振封焊后的產品是否有漏氣現象（粗撿漏、細撿漏）
粗撿漏：檢查較大的漏氣現象。細撿漏：檢查較小的漏氣現象。
酒精撿漏：把晶振放置在酒精容器內加壓，取出后對產品進行絕緣測試，判定是否漏氣。一般用絕緣電阻測試法進行，要求直流電壓 Vcc=100 V、絕緣電阻 RR≥500 MΩ。用于粗撿漏。MHz小體積石英晶體,3.2*2.2貼片晶振,CC6F-T1A晶振

JLX-2

RB-2

微晶晶振	單位	CC6F-T1A晶振	石英晶振基本條件
標準頻率	f_nom	70.000MHZ~250.000MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	10PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

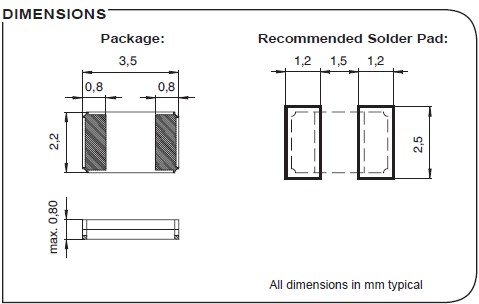

CC6F-T1A 3522

JLX-4

晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業，但如果是超過規格以上的高溫，則頻率有可能發生較大的變化，因此請避免不必要的高溫度。
有關進口石英晶振的回流焊焊接溫度描述，請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”。
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于無源晶振的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。微晶晶振,進口貼片晶振,CC6F-T1A晶振
裝載
＜SMD產品＞
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得工業級貼片晶振產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。
JLX-5

RB-5

輸出波形與測試電路
1.時序表

scbx_1

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。微晶晶振,進口貼片晶振,CC6F-T1A晶振
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）MHz小體積石英晶體,3.2*2.2貼片晶振,CC6F-T1A晶振
