Abracon晶振,SMD晶振,ABM9晶振

頻率：12.000MHz~32.000MHz

尺寸：4.0*2.5*0.8mm

貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

訂購熱線：0755-27837162

Abracon-1

Abracon公司成立于1992年，總部位于德克薩斯州的斯派伍德，是全球領先的被動和機電同步、同步、電力、連通性和射頻解決方案的制造商。我們廣泛的SMD晶振產品線服務于商業、工業、消費者和選擇的軍事應用，并通過Abracon的全球分銷網絡提供。Abracon的新發布的IoT優化晶體系列專門設計用于解決越來越多的低功耗趨勢，從而導致設計人員在整個行業中面臨的跨導值下降。
Abracon提供了廣泛的時鐘晶體和振蕩器，MEMS振蕩器，實時時鐘(RTC)，藍牙模塊，陶瓷諧振器，鋸濾器和諧振器，功率和射頻電感，變壓器，電路保護元件和射頻天線和無線充電線圈。Abracon公司已通過iso9001 - 2008認證，并在德克薩斯州、加利福尼亞州、中國、臺灣、新加坡、蘇格蘭、以色列、匈牙利、英國、德國等地的德州和銷售辦事處獲得設計和應用工程資源。4025mm小尺寸晶體,進口環保晶振,ABM9晶振 JLX-1

Abracon晶振,SMD晶振,ABM9晶振.4.0*2.5*0.8mm的四腳貼片型石英晶體,標準的精準度是±50ppm,但可以指定要±10ppm的高精度,通過了國際上的ROHS標準,因此ABM9晶振是備受用戶喜歡的環保型諧振器,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,在極端嚴酷的環境條件下也能發揮穩定的起振特性,應用在任何產品身上都可以發揮優良的電氣特性.

JLX-2

RB-2

Abracon晶振	單位	ABM9晶振	石英晶振基本條件
標準頻率	f_nom	12.000MHZ~32.000MHz	標準頻率
儲存溫度	T_stg	-40°C ～ +105°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	±50 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	18pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

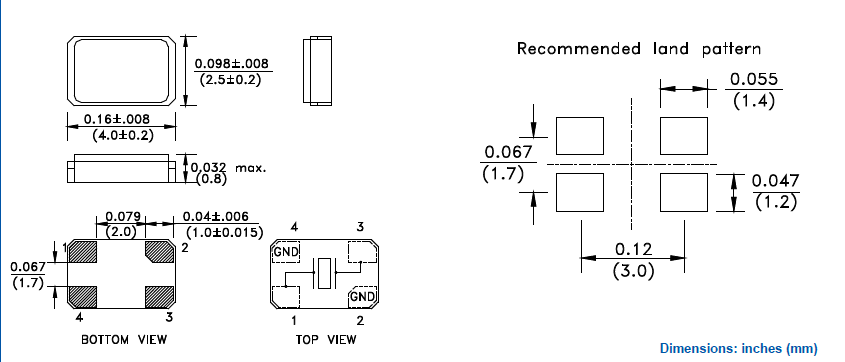

abm9 4025

JLX-4

機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管石英水晶振動子產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。4025mm小尺寸晶體,進口環保晶振,ABM9晶振
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存進口貼片晶振產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。Abracon晶振,SMD晶振,ABM9晶振
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害諧振器。如需在+150°C以上焊接晶體產品，建議使用SMD晶體。在下列回流條件下，對晶體產品甚至無源晶振使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。

JLX-5

RB-5

1、振蕩電路
4025壓電石英晶體是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和
異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如
討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。Abracon晶振,SMD晶振,ABM9晶振
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1

晶體諧振腔的形式模式，但泛音振蕩或基波。
振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在
泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
K?-?幾十K。在4025mm石英諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。

cptj11

限制流入諧振器的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。
適當?shù)目刂齐娮柚担≧D）取決于進口晶振的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。4025mm小尺寸晶體,進口環保晶振,ABM9晶振
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
