當前位置：首頁 » 貼片晶振 » AbraconCrystal晶振 » Abracon晶振,貼片晶振,ABM11-140晶振,石英諧振器

prevnext

Abracon晶振,貼片晶振,ABM11-140晶振,石英諧振器

頻率：26MHZ

尺寸：2.0*1.6mm

小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.,特別適用于各種小巧的便攜式消費電子數碼產品,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

作為一個解決方案供應商，Abracon晶振的廣泛的產品線地址信號路徑，數據路徑和電源需求在最苛刻的應用。奧斯汀,得克薩斯州,Abracon LLC(Abracon),全球領先的制造商被動&機電時間同步,權力,連通性和射頻解決方案宣布音頻和視頻解決方案指南強調產品適合使用者應用程序如機頂盒,虛擬現實,便攜式音頻、視頻/電話會議,耐磨,物聯網,無人機,相機/攝像機、顯示器和高保真音頻以及專業應用,如音頻混合器,唱片的質量接收器,廣播工作室相機等設備,路由器和轉換器使用SDI,HD-SDI和3 g HD-SDI。
Abracon的新發布的IoT優化晶體系列專門設計用于解決越來越多的低功耗趨勢，從而導致設計人員在整個行業中面臨的跨導值下降。這些IoT優化的石英晶體諧振器與業界最低的gm_critical設計兼容。對于50MHz操作，ABM8W / ABM10W / ABM11W / ABM12W系列保證在gm_critical低至3.55mA / V的條件下工作。 ABS06W / ABS07W系列保證工作在1.1μA/ V以上的gm_critical。鑒于許多常見的MCU，例如ST Micro系列STM32M4F / STM32F3 / STM32F4 / STM32L4，其在32.768kHz操作下在1μA/ V附近顯示gm_critical，使用非常低的鍍層晶體的關鍵性是巨大的。 Abracon的新型IoT優化晶體系列目前在世界上提供了最低的負載電容選項。

高穩定性假貼片晶振,金屬封裝大型諧振器,ABLS晶振

Abracon晶振,貼片晶振,ABM11-140晶振,石英諧振器,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
晶振高精密點膠技術：石英晶振晶片膠點的位置、大小：位置準確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上，點上導電膠，并高溫固化，通過彈簧即可引出電信號。超小型、超低頻石英晶振晶片的邊緣處理技術：是超小型、超低頻石英晶振晶體元器件研發及生產必須解決的技術問題，為壓電石英晶振行業的技術難題之一。

Abracon晶振	單位	ABM11-140晶振	石英晶振基本條件
標準頻率	f_nom	26MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-20°C ～ +70 °C	標準溫度
激勵功率	DL	10~100μW Max.	推薦:10~100μW
頻率公差	f_— l	±10 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	±10× 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

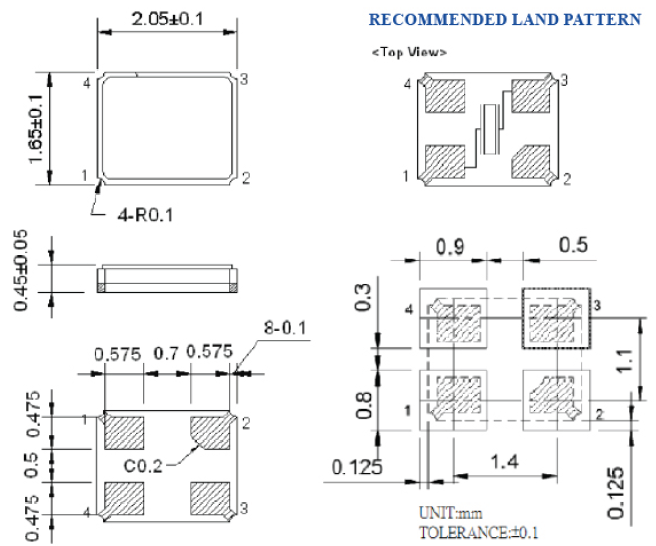

ABM11-140-26.000MHz 2016

高穩定性假貼片晶振,金屬封裝大型諧振器,ABLS晶振

我們可以改善的頻率輸出的偏差超過范圍由以下幾個方法：調整外部電容，Cd和CG的值。如果由頻率計數器測量頻率比目標頻率高，要增加外部電容CL（或Cd以及C 8的值），以降低頻率到我們的目標頻率，反之亦然。可以采用不同負載電容（CL）的晶振試用。試用石英貼片晶振具有較低電容若頻率比目標頻率超高很多的話。請檢查波形幅度是否是正?；虿皇褂檬静ㄆ鳎_的電容是通過和頻率調節到目標之后。根據該波形振幅收縮，由于增加外部電容，請使用方法2調整頻率（較低的外部電容，并采用低電容的晶體）的情況。頻率輸出頻率的目標只有三分之一。下面的曲線表示晶體的電阻的特征：Abracon晶振,貼片晶振,ABM11-140晶振,石英諧振器

20180607084508

晶振具有多種振動模式，如基頻， 3次泛音，5次泛音等等。當基頻模式應用時，金屬面晶振的電阻是最低的，這意味著它是最簡單的石英晶體振蕩器。當?shù)谌{(diào)模式被應用，一個放大電路必須被利用以降低基本模式的頻率反饋到所述延伸小于所述第三音調模式。因此，如果頻率是只有三分之一的目標頻率時，要檢查是否放大處理電路被施加或它的設定值就足夠了，因?yàn)殡娐返沫h(huán)境適合于基本模式，而不是第三次泛音調模式。該電路可能不振蕩，如果放大電路不施加或它的設定值是不足夠的。4-3?；l模式與三次泛音模式應用程序如下：

20180607084523

一。的基頻模式B應用。三次泛音模式的應用程序下表顯示升的匹配值，C由各種頻率三次泛音模式進口石英晶振頻率輸出是目標頻率的三倍這個問題的可能性相對較小。請確定的三次泛音調模式的頻率反饋是否大于基頻模式，由于放大電路的反饋大當放大電路內置于芯片組此問題可能會發生。為了解決這個問題，請采用三次泛音模式晶振。5-2。此外，放大電路，第三色調模式設計不當也可能導致電路由第五音模式振蕩或不振蕩。系統故障是由于超大輸出波形的幅度。6-1。請參照資料2.也可以提高終端石英晶振電容解決方案，然后檢查波形幅度是否得到改善。

高穩定性假貼片晶振,金屬封裝大型諧振器,ABLS晶振

負載電容:如果振蕩電路中負載電容的不同，可能導致2016貼片晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。Abracon晶振,貼片晶振,ABM11-140晶振,石英諧振器

sjzrhl_3

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過2016石英晶體振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

scbx_2

2016陶瓷面晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。
適當?shù)目刂齐娮柚担≧D）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過耐高溫晶振測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
