Abracon晶振,貼片晶振,ABM10-165晶振,無源進口晶振

頻率：38.4MHZ

尺寸：2.5*2.0*0.5mm

小體積貼片2520mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型 (2.5 × 2.0 × 0.5 mm typ.) 具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-27837162

ABRACON旗艦ABLNO系列提供超低相位噪聲固定時鐘晶體或電壓控晶體振蕩器（VCXO）解決方案標準尺寸為9x14mm。同超過12 kHz的37fs典型RMS抖動20MHz帶寬@ 100MHz載波，ABLNO是性能驅動的理想選擇通訊，射頻，無線回程，和儀器應用。Abracon公司的產品是COTS - 商業現貨產品; 適用于商業，工業和指定的自動化應用。Abracon的產品不是專為軍事，航空，航空航天，生命依賴醫療應用或任何需要高可靠性的應用而設計的.
Abracon工程副總裁Syed Raza評論說：“半導體晶振技術致力于將所有的功耗從最新一代的MCU和RF芯片組中扭轉出來，芯片上的皮爾斯振蕩器缺乏必要的增益，對gm_critical指標產生不利影響。 PAS測試是診斷可預防問題的最可靠的方法。““作為IoT™的心跳，我們力求為客戶提供盡可能多的工具和服務，將其設計帶入下一個低功率平臺。 Abras的營銷總監Juan Conchas評論說，PAS測試服務可以在設計中對關鍵子系統進行驗證，因?yàn)槿绻袷幤鳠o(wú)法運行，沒有任何操作。

高穩定性假貼片晶振,金屬封裝大型諧振器,ABLS晶振

Abracon晶振,貼片晶振,ABM10-165晶振,無源進口晶振,2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.
貼片晶振晶片邊緣處理技術：石英貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

Abracon晶振	單位	ABM10-165晶振	石英晶振基本條件
標準頻率	f_nom	38.4MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-30°C ～ +85°C	標準溫度
激勵功率	DL	50μW Max.	推薦:50μW
頻率公差	f_— l	±20 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	±20× 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	10pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±1× 10-6 / year Max.	+25°C,第一年

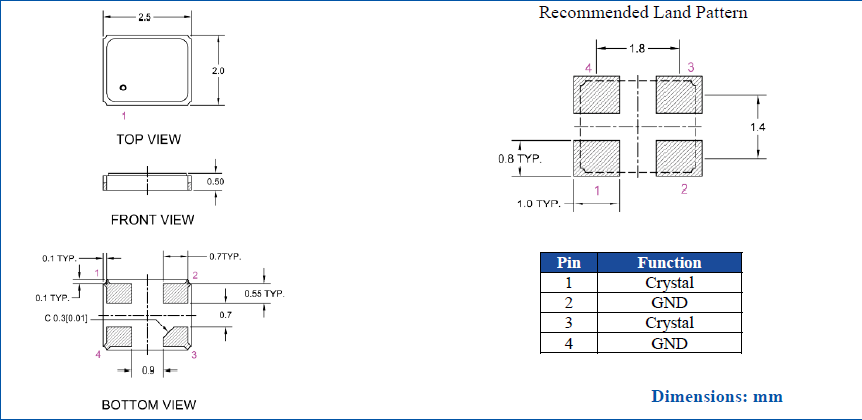

ABM10-165 2520

高穩定性假貼片晶振,金屬封裝大型諧振器,ABLS晶振

所有石英晶體諧振器振蕩器和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。Abracon晶振,貼片晶振,ABM10-165晶振,無源進口晶振
未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的石英無源晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
超聲波清洗:（1）使用AT-切割晶體和表面面濾波器波（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗。但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞。確保已事先檢查系統的適用性。（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因?yàn)榫д窨赡苁艿狡茐?。?）請勿清洗開啟式晶振產品（4）對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等。（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。

高穩定性假貼片晶振,金屬封裝大型諧振器,ABLS晶振

晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在貼片石英晶振基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。Abracon晶振,貼片晶振,ABM10-165晶振,無源進口晶振
適當?shù)目刂齐娮柚担≧D）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過2520貼片晶振測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。

cptj11

此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過歐美進口貼片晶振電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。

cptj_1

驅動能力:驅動能力說明2520進口貼片晶振振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.
