Abracon晶振,貼片晶振,ABC2晶振

頻率：3.500MHz~70.000MHz

尺寸：11.8*5.5*1.9mm

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

Abracon-1

Abracon公司成立于1992年,總部位于德克薩斯州的斯派伍德,是全球領先的被動和機電同步,同步,電力,連通性和射頻解決方案的制造商.Abracon的Pierce分析儀系統(PAS)由我們的工程師設計,可幫助您為行業領先的設計做出正確的選擇. PAS測試驗證了電路中的石英晶體性能,同時測量晶體,石英晶體振蕩器和印刷電路板寄生效應.
Abracon的新發布的IoT優化晶體系列專門設計用于解決越來越多的低功耗趨勢,從而導致設計人員在整個行業中面臨的跨導值下降.這些IoT優化的晶體與業界最低的gm_critical設計兼容,對于50MHz操作,ABM8W/ABM10W/ABM11W/ABM12W系列保證在gm_critical低至3.55mA/V的條件下工作.

JLX-1

Abracon-2

Abracon晶振,貼片晶振,ABC2晶振,是美國進口品牌11.8*5.5*1.9mm大體積陶瓷表面四腳SMD型壓電石英晶體,陶瓷外殼封裝提供良好的耐環境性和耐熱性,ABC2晶振常規的工作溫度是-10℃~+60℃,但如果有工業級要求可擴展到-40℃~+85℃的大范圍,最低的晶振頻率可達到3.5M,適用有小頻率要求工業產品.
注重所使用水晶、研磨砂的選擇等;注重石英晶振研磨用工裝如:游輪的設計及選擇,從而使研磨晶振晶片在平面度、平行度、彎曲度都有很好的控制,最終使可研磨的石英晶振晶片的厚度越來越薄,貼片晶振晶片的頻率越來越高,為公司在高頻石英晶振的研發生產打下堅實基礎.11.8*5.5mm貼片晶振,陶瓷殼四腳晶體,ABC2晶振

JLX-2

RB-2

Abracon晶振	單位	ABC2晶振	石英晶振基本條件
標準頻率	f_nom	3.500MHZ~70.000MHz	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	±50 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	18pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

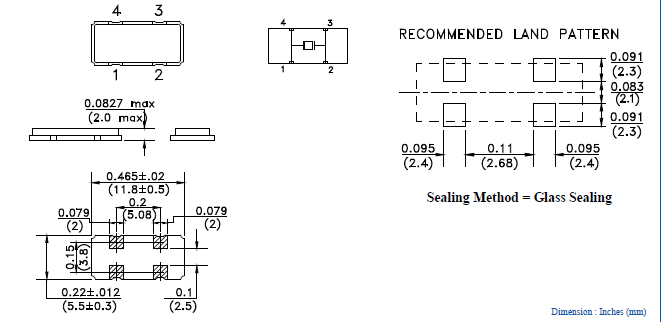

abc2 11.8-5.5

JLX-4

抗沖擊
貼片晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。Abracon晶振,貼片晶振,ABC2晶振
輻射
暴露于輻射環境會導致石英晶體性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致SMD晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。11.8*5.5mm貼片晶振,陶瓷殼四腳晶體,ABC2晶振
靜電
過高的靜電可能會損壞石英晶體諧振器，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

JLX-5

1、振蕩電路
晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。
配置、電路常數和襯底布線模式等操作大致分為正常運行和
異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。
四腳焊接晶體的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如
討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。11.8*5.5mm貼片晶振,陶瓷殼四腳晶體,ABC2晶振
2。角色的分量與參考值
在振蕩電路的設計中，必須認識到個體的作用。
組件.在表1中，以例如振蕩電路為例來描述角色。
（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。
當反饋電阻未安裝在振蕩電路中時，如圖所示
表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。
電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

cptj1

大體積陶瓷封裝晶振的形式模式，但泛音振蕩或基波。
振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在
泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。
K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。

cptj11

限制流入四腳SMD晶體的電流，調節負電阻和勵磁。
電平，防止諧振腔的反常振蕩，抑制頻率波動。
C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有
給定負載能力。Abracon晶振,貼片晶振,ABC2晶振
適當?shù)目刂齐娮柚担≧D）取決于諧振器的類型，頻帶和設備的價值。
電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括
負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。
?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。
安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和
振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
