516L14410CTR石英振蕩器是一款以高精度為核心競爭力的產品.它采用高穩定性石英晶體作為振蕩核心,配合精心優化的振蕩電路,能輸出穩定且精準的頻率信號,為數字電路提供可靠的時序參考.其起振速度極快,典型起振時間不超過10ms,能迅速響應設備的啟動需求.輸出的標準方波信號邊沿陡峭,上升和下降時間均控制在15ns以內,占空比均衡地保持在50%±5%,可直接與TTL,CMOS等主流接口兼容,大幅減少了信號轉換過程中的損耗和干擾.在環境適應性方面,該振蕩器表現出色,工作溫度范圍覆蓋-40℃至85℃,通過精密的電路設計,將頻率穩定度嚴格控制在±25ppm以內,能夠有效抵御溫度波動,電源紋波等外部因素的干擾,確保設備在復雜工況下穩定運行.同時,其采用小型化進口貼片封裝,不僅適配高密度PCB板的布局需求,還支持自動化SMT焊接工藝,為汽車電子控制單元,工業傳感器等設備的緊湊設計提供了便利.工作電壓支持3.3V,5V等主流規格,功耗低至30mA,非常適合電池供電的便攜式設備.
CTS西迪斯516系列溫補晶振(TCXO)則憑借先進的溫度補償技術脫穎而出.它內置高精度溫度傳感器,精度可達±0.5℃,并搭配16位數字補償算法,能夠?qū)崟r(shí)監測環境溫度的變化,并動態對頻率進行精準校準,從而在寬溫范圍內顯著提升頻率穩定性.在-40℃至85℃的溫度區間內,其頻率穩定度可達到±5ppm,部分高端型號甚至能控制在±2ppm以內,性能遠超普通石英振蕩器,完美滿足車載導航,通信基站等對時鐘精度要求極高場景的需求.該系列溫補晶振采用純度超過99.999%的進口石英晶體,結合低噪聲電路設計,相位噪聲在1kHz頻偏下典型值不超過-145dBc/Hz,輸出信號純凈度極高,能有效減少高速數據傳輸中的誤碼率.此外,所有產品均通過了AEC-Q200汽車級認證與RoHS環保認證,經過1000次溫度循環,1000小時高溫老化等嚴苛測試,確保在20G加速度的振動,1000G/0.3ms的沖擊等惡劣環境下仍能長期可靠工作.

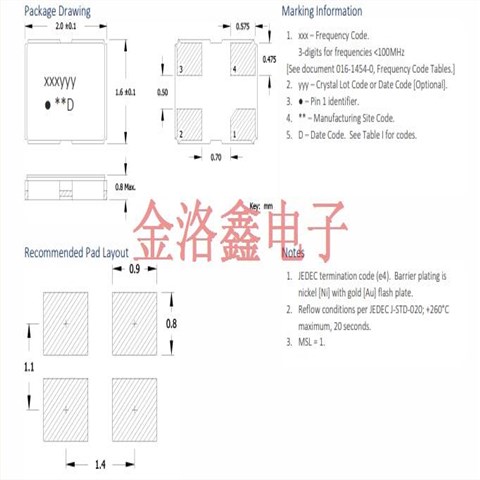

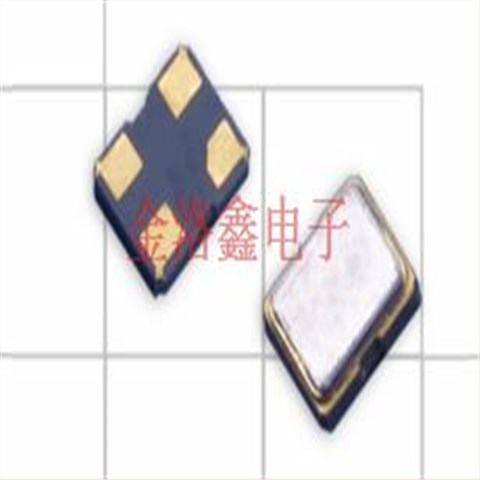

516進口貼片晶振在結構和生產方面具有獨特優勢.它采用全密封金屬陶瓷封裝,具備優異的防潮性能,濕度耐受度可達95%RH(無凝結),同時擁有≥60dB的屏蔽效能,能有效隔絕外部粉塵,水汽和射頻干擾,保障晶振在工業車間,汽車發動機艙等復雜環境中穩定運行.封裝尺寸豐富,涵蓋2.5mm×2.0mm,3.2mm×2.5mm等規格,最小厚度僅1.0mm,能滿足智能穿戴設備,物聯網終端等小型化產品的空間需求.作為進口產品,其生產過程嚴格遵循CTS全球統一的質量標準,從晶體切割(采用AT切型,角度誤差≤0.01°)到成品測試均實現全自動化控制,生產良率高達99.5%以上.貼片焊盤采用鍍金工藝,確保焊接可靠性,焊點拉力≥5N,適配無鉛回流焊(260℃/10s)與波峰焊工藝,降低了批量生產中的不良率.
適用場景
汽車電子領域:車載信息娛樂系統,自動駕駛域控制器,胎壓監測模塊等,依賴516系列溫補晶振的寬溫穩定性與汽車級可靠性,確保在-40℃至125℃的發動機艙環境中正常工作,為車輛定位,數據傳輸提供精準時鐘.
工業自動化領域:PLC控制器,智能儀表,工業機器人的伺服系統,利用其高精度頻率輸出與抗振動特性,實現毫秒級時序控制,提升生產線上的設備協同效率與測量精度.
通信領域:4G/5G小型基站,光纖收發器,通過進口貼片晶振的低相位噪聲特性,保障信號調制與解調的準確性,延長通信鏈路的覆蓋范圍.
消費電子領域:高端智能手機的射頻模塊,智能手表的運動傳感器,借助其小型化設計與低功耗特性(待機電流≤5mA),在有限空間內實現穩定運行,延長設備續航時間.
