Crystek晶振,貼片晶振,CYSDxx晶振,石英貼片晶振
頻率：3.579545~86MHZ
尺寸：10.3*4.7mm
Crystek公司 成立于1958年，是射頻微波和頻率控制行業的高性能技術全球領導者。Crystek公司廣泛的晶振產品包括多種終端市場，包括無線，微波無線電，電信，工業，企業，航空航天和政府部門。Crystek公司是一家通過ISO9001：2008認證的企業，總部位于佛羅里達州邁爾斯堡CrystekCorporation®自1958年以來一直提供頻率產品，包括石英晶體，XO（時鐘振蕩器），TCXO（溫度補償晶體振蕩器），VCO（壓控振蕩器）和VCXO（壓控晶體振蕩器）。Crystek經營兩個專門用于頻率控制的部門。
Crystek晶體致力于開發和制造使用石英晶體諧振器的頻率產品。Crystek Microwave為微波行業開發頻率控制和支持產品。其他產品包括：PLL（鎖相環）合成器，RedBox VCO，RF同軸電纜組件，射頻電纜連接器，批量射頻同軸電纜，RF功率檢測器，濾波器，衰減器，直流模塊，無源倍增器，RFPRO（袖珍參考振蕩器），基于SAW的時鐘振蕩器和VCSO以及功率調節器。美國進口49S諧振器,2腳貼片式石英晶振,CYSDxx晶振
超小型、超低頻石英晶振晶片的邊緣處理技術：是超小型、超低頻無源晶振晶體元器件研發及生產必須解決的技術問題，為壓電石英晶振行業的技術難題之一。具體解決的辦法是使用高速倒邊方式，通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使石英晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動不穩定。美國進口49S諧振器,2腳貼片式石英晶振,CYSDxx晶振
|
Crystek晶振 |
單位 |
CYSDxx晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
3.579545~86MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-45°C~+90°C |
裸存 |
|
工作溫度 |
T_use |
-0°C~+85°C |
標準溫度 |
|
激勵功率 |
DL |
100μW Max. |
推薦:100μW |
|
頻率公差 |
f_— l |
±10,50× 10-6 |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±15,100× 10-6/-30°C~+85°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
14~32PF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C~+85°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6/year Max. |
+25°C,第一年 |
石英進口晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。Crystek晶振,貼片晶振,CYSDxx晶振,石英貼片晶振
每個封裝類型的注意事項:(1)陶瓷包裝晶振與SON產品:在焊接金屬封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
（2）陶瓷包裝石英晶振:在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝進口貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。陶瓷封裝貼片晶振:在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。美國進口49S諧振器,2腳貼片式石英晶振,CYSDxx晶振
此外，振蕩頻率與測量點不同。1。測量高耐熱型石英晶振緩沖輸出,2。振蕩級輸出測量三.通過電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。Crystek晶振,貼片晶振,CYSDxx晶振,石英貼片晶振
測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量假貼片晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.
1.振蕩電路:晶體諧振器是無源元件，因此受到49SMD無線晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2.角色的分量與參考值:在振蕩電路的設計中，必須認識到49S金屬面貼片晶振個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。美國進口49S諧振器,2腳貼片式石英晶振,CYSDxx晶振
公司名：深圳市金洛鑫電子有限公司
聯系人：茹紅青
手機：13510569637
電話：0755-27837162
QQ號：657116624
微信公眾號：CITIZENCRYSTAL
搜狐公眾號：晶振石英晶振NDK晶振
郵箱：jinluodz@163.com
地址：深圳市寶安區41區甲岸路19號
網址：http://www.908tw.com/
相關的產品 / Related Products
- ABLS-4.9152MHZ-K4T,耐高溫晶振,車載設備晶振
- ABLS-4.9152MHZ-K4T,耐高溫晶振,車載設備晶振,作為專為車載場景設計的耐高溫晶振,其可在-40℃~+125℃的極端溫度范圍內穩定工作,遠超普通工業級晶振的溫度上限,能輕松應對汽車發動機艙,底盤等高溫區域的使用需求.在該溫度區間內,頻率穩定性仍保持在±20ppm的高精度水平,有效避免高溫導致的時鐘信號漂移,防止車載通信中斷,導航定位偏差,車身控制失靈等問題,保障行車安全.

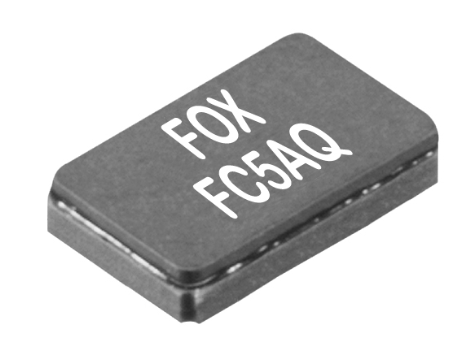

- FC5AQ小體積晶振,FOX低損耗晶振,FC5AQBAME22.1184-T1電腦顯卡晶振
FC5AQ小體積晶振,FOX低損耗晶振,FC5AQBAME22.1184-T1電腦顯卡晶振，美國?？怂咕д?/span>,FOX晶振，高精度晶振，FC5AQ晶振，FC5AQBAME22.1184-T1晶振，石英晶體，5032晶振.無源晶振，低損耗晶振，環保無鉛晶振，無源晶振，進口晶振，超小型晶振，四腳晶振，小型晶振，低成本晶振，移動網絡晶振，智能手表晶振，環保晶振，微型晶振，SMD晶振，無人機晶振。特點:公差低至±10ppm，穩定性低至±5ppm，工作溫度范圍為-55℃~ +125℃

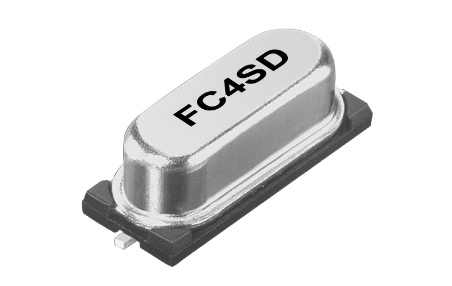

- FOX工業機器人晶振,FC4SDCBLF3.579545-T1無源貼片晶振,FC4SD美國49SMD晶振
