美國Statek Crystal焊接指導

來源：金洛鑫瀏覽：- 發布日期：2019-01-16 10:22:14【大中小】

來自美國的Statek晶振公司是一家專門開發頻率控制元器件的制造商，1970年成立，近半個世紀的發展，使Statek Crystal在頻率元件行業里，有一定的話語權。可以獨立的設計，制造，測試石英晶體和石英晶體振蕩器，并時不時的修改更新已有型號的關鍵性能，如可以改動低老化，耐沖擊，抗輻射，校準公差，低加速度靈敏度，精準度等特性。與Greenray晶振是姊妹公司的關系，在晶振焊接方面有自己的特殊的方式，以下是Statek公司焊接晶體，振蕩器的方法指導。

Statek的晶體和石英晶體振蕩器是密封的低熱容器件需要特別注意在讓它們進行焊接過程之前。避免損害密封的完整性或損壞密封設備，溫度不得超過最大值允許的峰值溫度允許的最大值時間。

在此，我們提供表面貼裝的建議最高工作溫度為的設備200°C或更低。適用于圓柱晶振和高溫設備，請聯系工廠。在第2節中，我們目前的一般準則。在第3節中，我們總結一下設備系列指南。在第4節中，我們提供一些手工焊接技巧。最后，在第5節中，我們注意未遵循的一些后果這里給出了指導。

一般準則

對于具有最大值的貼片晶振我們的工作溫度為200°C或更低建議焊料回流溫度，時間和斜率不超過表2中給出的限值這些可接受的焊料回流曲線的例子器件如圖1所示。Statek提供表1中給出的五種終止選項用于表面貼裝設備。

SM1端子是鍍金焊盤，焊料流量曲線不得超過允許的最大值表2中給出的溫度，時間和速率以避免損壞設備。SM2和SM3端子包含Sn63Pb37焊料而SM4和SM5終端包含無鉛錫基焊料。在這四種情況下，焊料回流輪廓必須足夠熱以熔化終端焊接，但不是那么熱，它會損壞設備。

CX表面貼裝晶體：

所有CX系列表面貼裝（SM）石英晶體都具有高溫焊接密封邊緣。保持最高溫度低于260℃，以避免回流這種焊料。

表面貼裝振蕩器：

雖然Statek的許多表面貼片振蕩器都有無焊接密封，適用于最大限度運行的密封件溫度為200°C或更低，我們建議保持所有情況下的峰值溫度在260°C以下都要避免損壞晶體振蕩器IC，以及避免回流那些有焊料密封的焊料。

手工焊接注意事項：

當手工焊接晶體時（例如，在原型制作期間），避免將烙鐵接觸密封圈或蓋子本身。另外，使用細尖烙鐵或更好的是雙尖頭SMD鐵（最好帶有溫度控制）。

未能遵循的后果：

表2中Statek Crystal給出了指導原則如果表2中給出的最高溫度/時間是超出，可能的后果是

1.焊料密封回流。應該考慮這一點一場災難性的失敗。例如，晶振，有一個真空內部，將有熔融焊料強制進入包裝的內部。不僅如此焊接污染物（例如，潛在的原因）通常會導致音叉晶體短路頻率異常低（數百或數百）數千ppm）和阻力很高。此外，隨著密封現在破碎，頻率和阻力可能會隨著時間的推移而迅速變化。

2.頻率異常變化。受制于水晶或振蕩器溫度過高（或接受可能導致溫度過高不可接受的頻率變化。

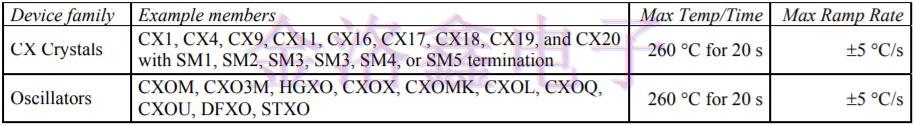

表2.Statek表面貼裝晶體和振蕩器的最高焊料回流溫度/時間/速率最高工作溫度為200°C或更低。

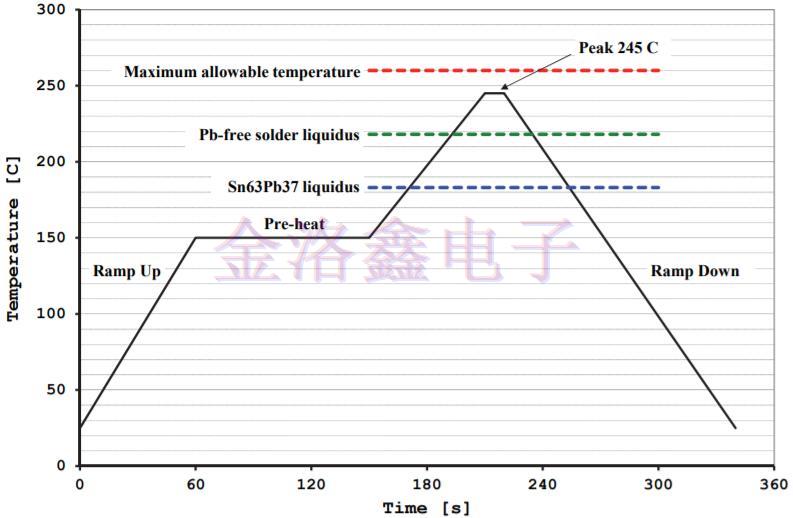

圖1.Statek Crystal表面貼裝晶體和振蕩器的可接受的焊料回流曲線最高工作溫度為200°C或更低。

美國Statek Crystal公司自成立以來，在技術層面上一直處于世界領先地位，量產的晶體，石英晶體振蕩器，差分晶振，低相噪晶振等系列，在業界里備受稱贊，是其他同行最具有潛力的競爭對手之一。焊接方式仍采用相對傳統的手工焊接方式，以入無鉛高溫回流焊接等，精湛的技術使焊接成功率將近99%。
