Pericom解答所有RTC集成晶體封裝問題
我們都知道32.768K晶振是一種應用于時鐘系統和計時模塊的頻率振蕩元器件，Pericom百利通亞陶晶振是制造時鐘元件的佼佼者，值得注意的是，Pericom集團生產的產品中，就同時有Crystal和RTC這兩大類。簡單的說RTC就是一種集成電路，常見的應用于PCB板上的時鐘芯片，主要作用是給時間，日期的計算器累加的時鐘，使時鐘的數字顯示可以精準到秒。它跟石英晶體的共同點就是都有32.768K這個頻率，是各類產品時鐘基準系統重要的組成部分。

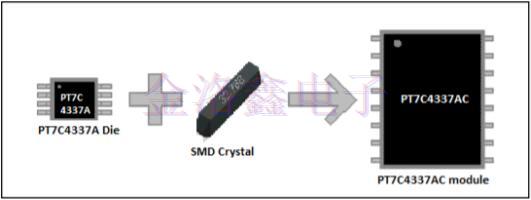

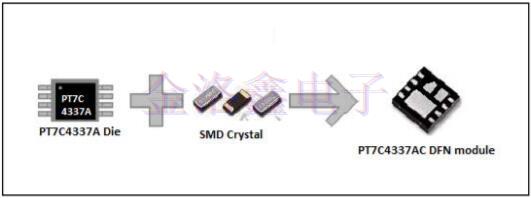

Pericom百利通亞陶晶振公司為選定的獨立實時時鐘（RTC）產品提供集成晶體封裝選項。新封裝將串行接口（I²CRTC器件與兼容的32.768kHz石英晶體）組合成一個8引腳DFN4×4或16引腳SOIC封裝。
我們在下面的頁面中列出了一些有關新的集成石英晶體封裝選項的常見問題。
什么實時時鐘采用8引腳DFN4×4封裝？
具有8引腳DFN4×4封裝選項的可用計時器件是PT7C4337AC，PT7C4339C和PT7C43390C。此套餐選項中的更多設備將來可用。
哪些實時時鐘采用16引腳SOIC封裝？
PT7C4337AC提供具有16引腳SOIC封裝選項的可用時鐘晶振。此套餐選項中的更多設備將來可用。
包裝的尺寸是多少？
16引腳SOIC封裝是標準的300密耳寬，16引腳SOIC封裝。16引腳封裝的尺寸為400milsx，300密耳x100密耳。8引腳DFN4×4封裝的尺寸為4mmx4mmx1mm。
這個新套餐選項的好處是什么？
這些新套餐選項帶來的好處包括：
•保證RTC和晶振的運行（適當?shù)呢?fù)載電容和ESR）
•取消音叉晶體采購責任
•不關心印刷電路板（PC板）布局中的水晶問題
•添加通孔晶體無需額外的制造步驟
計時準確性有所改善嗎？
由于寄生電容減小，PCB污染物泄漏減少以及晶振負載電容適當，因此精度可能會有輕微改進。器件數據手冊規定了標稱VCC和室溫（25°C）下的預期晶體精度。
有特殊處理問題嗎？
這些包裝包含時鐘晶體。可以使用取放設備，但應采取預防措施以確保避免過度沖擊。應避免超聲波清潔。對濕度敏感的包裝在出廠時是干式包裝的。必須遵守包裝標簽上列出的操作說明，以防止在回流過程中損壞。有關濕度敏感設備（MSD）的分類，請參閱IPC/JEDECJ-STD-020標準。
該包裝的焊料回流是否有特殊要求？
可以使用符合JEDECJ-STD-020的回流曲線對封裝進行回流。
包裹可以通過Reflow多少次？
回流焊接限制為三次（最大）。
封裝是否符合RoHS標準或無鉛（無鉛）？
該封裝已被認定為符合RoHS5/6標準的部件，可以免除壓電設備中的鉛。有關詳細信息，請參閱我們的無鉛信息頁面。

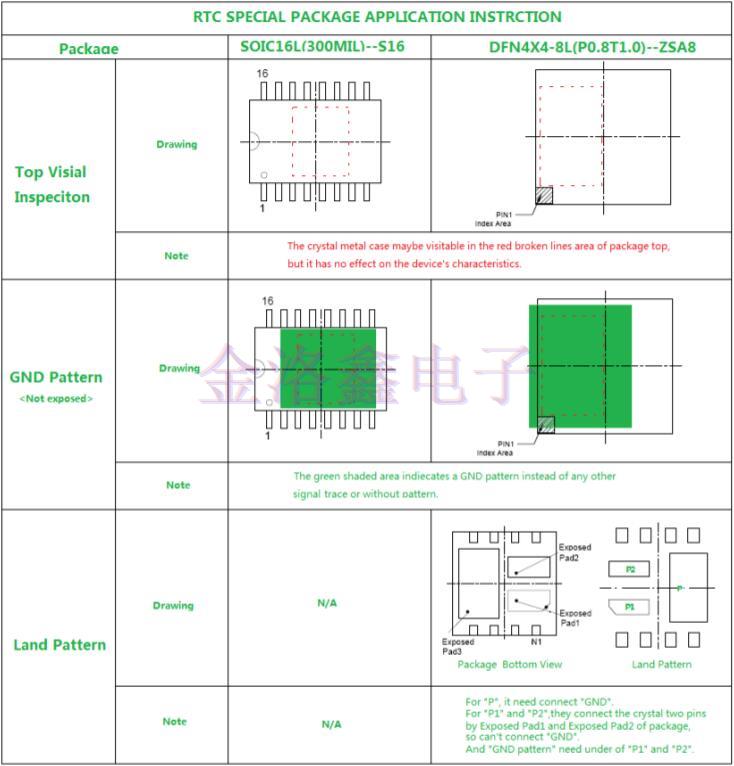

是否有任何PC板布局指南？
除非在SMD晶體封裝和信號線之間放置接地層，否則建議在封裝下沒有信號走線。所有NC（無連接）引腳必須接地。
32.768KHZ的進口晶振在市面上比較暢銷，年用量大概超過5億顆，RTC實時時鐘在單片機里基本上都能見到，但是單片機里的晶振除了32.768K以外，還有另一種比較常見的晶體諧振器，就是49S晶振。它們在電路中可以起到傳輸穩定信號，接入電流可直接轉化為機械能量，使電路里其他的零件一起工作，因此晶振和RTC都是非常重要的，而且一般成本不高，可滿足大批量使用的需求。
