分享3種Greenray高性能振蕩器系列產品型號參考
分享3種Greenray高性能振蕩器系列產品型號參考
位于美國賓夕法尼亞州的Greenray Industries,Inc.是專業的石英晶體振蕩器制造商,而且只專注于SPXO振蕩器,TCXO振蕩器,OCXO振蕩器和VCXO振蕩器的研發和生產.并且在此基礎上拓展另外幾種高可靠性的功能,加載到這些產品里面,例如有低相位噪聲,緊密穩定性和低G靈敏度等,都是業界里比較受歡迎的幾種性能.將這些性能結合到晶體振蕩器里,可使產品發揮更大,更好,更穩定的作用.通常振蕩器產品擁有這些性能,就屬于比較高端的晶振了,而且相對成本會高一些,因此都是用于一些如電信網絡,無線蜂窩,天文探測,航天航空,呼叫系統等高級的領域.
Greenray利用獨特的石英晶振設計技術,致力于低相位噪聲和在整個溫度范圍內具有嚴格的頻率穩定性,并為通信和國防應用提供出色的長期特性.
低相位噪聲的重要性:
相位噪聲是信號頻譜純度的量度,對于許多系統和應用而言可能是至關重要的屬性.相位噪聲定義為在1Hz帶寬內,從載波上移出的特定頻率下的噪聲功率,有源晶振的相位噪聲會影響整個系統的性能.在通信系統中,發送器或接收器中本機振蕩器的相位噪聲會導致信號頻譜擴展并泄漏到相鄰?fù)ǖ乐?/span>,從而引起噪聲和干擾.數字系統會在時域中遭受抖動的相位噪聲影響.抖動會影響數字調制質量,導致誤碼率增加.高性能雷達系統依賴于檢測到來自目標的極其微弱的返回信號,并且這些信號很容易被接收器本地振蕩器的相位噪聲掩蓋.選擇合適的低相位噪聲晶體振蕩器對于確保整個系統和應用的性能以及可靠性至關重要.
|
型號 |
尺寸 |
頻率范圍(MHz) |
相位噪聲(dBc/Hz) |
相位噪聲(dBc/Hz) |
相位噪聲(dBc/Hz) |
|
|
|
|
@10Hz |
@1KHz |
@100KHz |
|

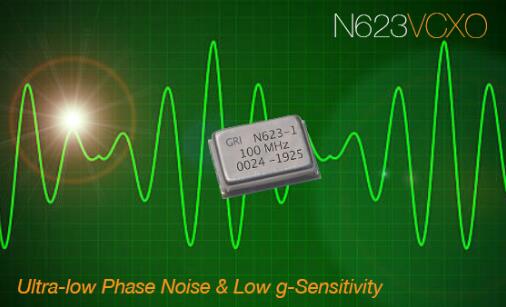

N623 |
9.1X14.2 |
100 |
-85 |
-140 |
-173 |
|
T1300 |
20.3X12.7 |
10-50 |
-100 |
-155 |
-162 |
|
YH1300 |
20.3X12.7 |
10-50 |
-100 |
-155 |
-158 |
|
YH1310 |
36.1X26.9 |
10-100 |
-125 |
-155 |
-158 |
|
YH1311 |
36.1X26.9 |
10-100 |
-125 |
-155 |
-158 |
|
YH1320 |
50.8X50.8 |
10至120 |
-125 |
-160 |
-165 |
|
YH1321 |
50.8X50.8 |
10至120 |
-125 |
-160 |
-165 |
|
YH1322 |
50.8X50.8 |
10至120 |
-125 |
-160 |
-165 |
|
YH1420 |
20.3X12.7 |
10-100 |
-110 |
-155 |
-158 |
|
YH1421 |
20.3X12.7 |
10-100 |
-110 |
-155 |
-158 |
|
YH1460 |
25.4x25.4 |
10-100 |
-125 |
-155 |
-160 |
|
YH1485 |
25.4x25.4 |
10-100 |
-130 |
-165 |
-176 |
|
YH1518 |
36.1x26.9 |
100-250 |
-90 |
-145 |
-160 |
|
ZT610 |
20.3X12.7 |
10-50 |
-105 |
-155 |
-163 |
什么是緊密穩定振蕩器?
短期頻率穩定性是頻率隨時間變化的度量(通常從<1秒到>10秒).較長時期(從一天到多年)的頻率變化被稱為老化.給定溫度范圍內的頻率變化量是晶體振蕩器的主要屬性,通常以100％的制造單位測量.基本石英晶振在較寬的溫度范圍內(例如-40至+85℃)可以保持±20ppm的穩定性,而在較窄的范圍內(例如0至+50℃)則可以保持±3ppm的穩定性.包括TCXO(溫度補償Xtal振蕩器)和OCXO(烤箱控制Xtal振蕩器)在內的高穩定性振蕩器將大大提高頻率穩定性能.
TCXO晶振在應用壽命期間可能經歷的工作溫度范圍內進行頻率補償.OCXO旨在為石英晶體振蕩器提供穩定的,烤箱控制的環境.將烤箱溫度設置為足夠高的溫度,使其高于應用程序的工作溫度范圍,以使頻率保持穩定,并且不受操作過程中外部溫度變化的影響.振蕩器的類型和選擇將由許多因素決定,包括應用/系統性能參數,工作溫度范圍,工作環境和封裝尺寸.
Greenray晶振利用獨特的設計技術,可在整個溫度范圍內提供嚴格的頻率穩定性,低相位噪聲和低g靈敏度,并為通信和國防應用提供出色的長期特性.下面顯示的溫度穩定性規格是每種產品的”最佳”.對于任何給定的系統或應用,較低的額定單位可能是足夠的,建議使用.
|
型號 |
尺寸 |
頻率范圍(MHz) |
溫度穩定性 |
老化(ppm/年) |
|
T52 |
5.0x3.2 |
10-50 |
±0.2 |
1 |
|
T53 |
5.0x3.2 |
10-50 |
±0.3 |
1 |
|
T57 |
5.0x3.2 |
10-50 |
±0.2 |
1 |
|
T70 |
7.0x5.0 |
10-50 |
±0.1 |
1 |
|
T71 |
7.0x5.0 |
10-50 |
±0.1 |
1 |
|
T72 |
7.0x5.0 |
10-50 |
±0.1 |
1 |
|
T73 |
7.0x5.0 |
10-50 |
±0.1 |
1 |
|
T90 |
9.1x7.5 |
10-50 |
±0.3 |
1 |
|
T91 |
9.1x7.5 |
10-50 |
±0.3 |
1 |
|
T120 |
22.9x17.8 |
10-100 |
±0.5 |
1 |
|
T121 |
17.3x17.3 |
50-100 |
±0.5 |
1 |
|
T1215 |
9.1x7.5 |
10-800 |
±0.3 |
1 |
|
T1241 |
17.3x17.3 |
10-50 |
±0.1 |
0.5 |
|
YH1320 |
50.8x50.8 |
10至120 |
±0.1 |
1 |
|
YH1321 |
50.8x50.8 |
10至120 |
±0.1 |
1 |
|
YH1322 |
50.8x50.8 |
10至120 |
±0.1 |
1 |
|
YH1460 |
25.4x25.4 |
10-100 |
±0.3 |
±0.1 |
|
ZT600 |
29.2x25.4 |
10-125 |
±0.5 |
1 |
|
ZT601 |
29.2x25.4 |
10-500 |
±0.3 |
1 |
什么是低g靈敏度振蕩器?
振蕩器的”G靈敏度”是由于暴露于加速事件而導致頻率變化的量度,通常用希臘字母gamma”Γ”表示.通常在特定的振動水平下評估Γ,但要注意的是,由于沖擊脈沖或有時甚至是由于正常操作,也可能發生頻移.如果振蕩器在正常運行期間遭受任何程度的振動,則對頻譜純度(相位噪聲)的影響可能會很大.無論振蕩器的相位噪聲有多低,振動下的相位噪聲將主要由單元的G靈敏度確定.了解了貼片振蕩器的G靈敏度,標稱頻率和所施加的振動水平,就可以計算出產生的相位噪聲.計算將確定在預期振動水平下滿足特定石英晶振相位噪聲水平所需的G靈敏度.低G靈敏度振蕩器在當今許多通信,航空航天和國防計劃及應用中,作為穩定的參考源發揮著至關重要的作用.
|
型號 |
尺寸 |
頻率(MHz) |
溫度穩定性ppm(-45-+85℃) |
G靈敏度(ppb/g) |
|
T1241 |
17.3x17.3 |
10-100 |
±0.5 |
<0.07 |
|
T1243 |
22.9x17.8 |
10-50 |
±2 |
<0.07 |
|
T1300 |
20.3x12.7 |
10-50 |
±2 |
<0.07 |
|
T1307 |
9.1x7.5 |
10-50 |
±1 |
<0.07 |
|
YH1300 |
20.3x12.7 |
10-50 |
±0.5 |
<0.07 |
美國Greenray晶振公司非常重視產品的開發和制造方面,創辦不久后就成立了產品研發部門和團隊,為不同的客戶設計高性能,高可靠性的晶體振蕩器.如客戶有較特殊的要求,可以提供晶振定制服務,對以上產品感興趣的客戶,可以聯系金洛鑫電子,我們將為你提供詳細的產品資料,價格,交期等信息.
