PETERMANN品牌32.768K石英晶體低電阻產品方案和料號列表

32.768KHz是石英頻率組件最基本和最經典的頻率,我們時常能在身邊的電子產品中發現它,32.768K主要應用到時鐘,計時,定時,數字顯示等模塊,無論行業怎樣變化,也不會過時.生產32.768K石英晶體的廠家有很多,大家比較熟悉的品牌,大部分都來自日本進口的,但是德國制造的32.768K在歐美一帶的地位猶如日系晶振品牌,在亞洲市場的地位一般.今天金洛鑫電子為大家介紹一家非?？煽康牡聡?guó)進口晶振品牌-PETERMANN晶振.

憑借SMD3215RR系列,PETERMANN-TECHNIK提供了32.768kHz石英晶體,最大電阻降低了.在3.2×1.5mm外殼中為50kOhm.通常,通常的3.2×1.5mm32.768kHz石英晶體的最大電阻為70kOhm.“M3215RR”系列可以提供6pF,7pF,9pF和12.5pF的負載電容.開發人員可以在25℃下的±10ppm(可選)和±20ppm(標準)的頻率容差之間進行選擇.通常情況下,所有版本的石英晶振都有現貨供應(以事先出售為準).4至6周的更換時間非常短.

除了32.768kHz解決方案之外,PETERMANN晶振的客戶還將發現非常全面和廣泛的MHz石英晶體和最多樣化的振蕩器產品系列.我們專家的服務目錄還包括電路開發,分析,仿真,匹配測試等.提供一站式服務是PETERMANN-TECHNIK的信條,能夠?yàn)槲覀兊目蛻籼峁┳罴逊?wù),因此時間非常短市場.

32.768KHZ解決方案:

PETERMANN-TECHNIK提供范圍最廣的32.768kHz解決方案組合-石英晶體,石英晶振和硅振蕩器以及RTC-推薦用于所有需要低成本高性能產品且質量卓越的應用.32.768kHz石英晶體在-40/+85℃標準溫度范圍內在25℃時的頻率容差為±10至±20ppm.可根據要求提供符合AECQ200或AECQ100的汽車解決方案.

建議將32.768kHzMICRO-SMD硅振蕩器用于電池驅動的解決方案,例如低功耗藍牙,IoT,可穿戴設備,RTC,移動通信,智能計量,智能房屋,商業,醫療和工業應用等.2.0x1.2mm的外殼允許使用相同的焊盤布局尺寸直接替換2012系列的石英晶體.

SMD硅片32.768kHz振蕩器具有小于1.0µA的獨特超低功耗,具有極高的頻率容差,從整體±5ppm到初始±10ppm的頻率容差,都優于石英晶體和32.768K晶體振蕩器的溫度穩定性,具有很高的性能.精確的32.768kHz時鐘,可實現超低功耗和低成本定價.

根據型號,標準外殼尺寸為1.5x0.8mm或2.0x1.2mm.與石英晶體不同,ULPO和ULPPO系列可通過LVCMOS兼容的輸出信號同時為多個IC(MCU,RTC,BLE等)提供時鐘,從而增加了更大的元件放置靈活性并消除了外部負載電容器,從而節省了額外的石英晶振數量,電路板空間和成本(PCB,組裝,處理,庫存等).例如,與32.768kHz石英晶體相比,在BLE解決方案中使用ULPO或ULPPO可節省約60％的系統能量.

借助集成的DTCXO,RTC具有出色的功能,超低功耗以及±3.0ppm(-10℃~+60℃)和±5.0ppm(-40℃~+85℃)的出色緊密溫度穩定性.RTC以出色的質量和低廉的價格與RTC兼容,可與許多競爭產品兼容.

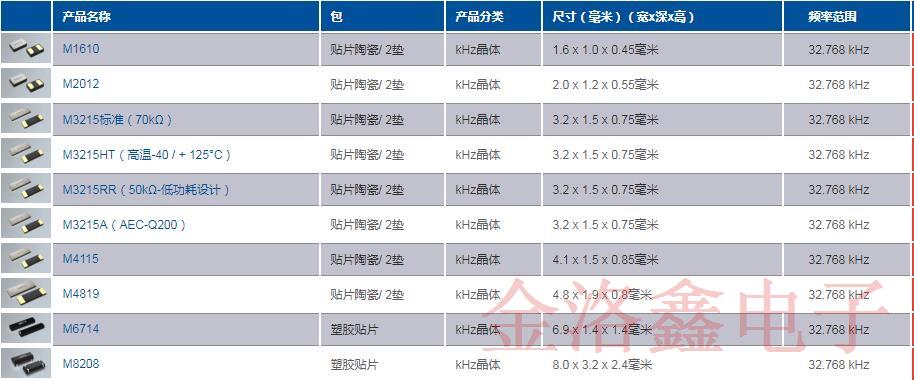

石英晶體32.768KHz:

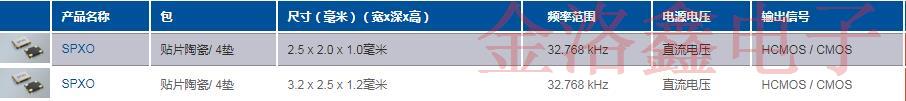

32.768K晶體振蕩器:

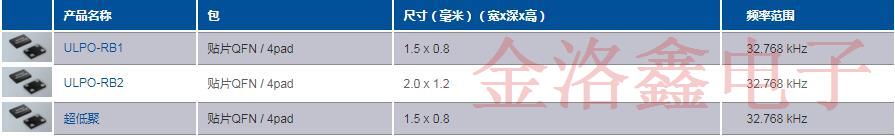

硅振蕩器超低功耗32.768KHz:

ULPO=超低功耗振蕩器;ULPPO=超低功耗高精度振蕩器

上面是PETERMANN-TECHNIK GmbH公司32.768K石英晶振和石英晶體振蕩器系列的產品料號,比起其他一般的晶振廠家,他們家量產的料號雖然不算多,但是種類要多一些.現在越來越多的高端設備和系統,都需要用到32.768K頻率的晶振,但是普通晶體無法支持產品的需求,因此32.768K有源晶振系列應運而生,越來越多的晶體制造商加入這個行列.但PETERMANN公司依靠幾十年的經驗,領先許多業界的廠家,并積累了眾多用戶群體.
