SPE網絡設計的革新力量
在網絡技術不斷演進的歷程中,傳統以太網長期占據著網絡設計的主導地位,為數據傳輸搭建起了基礎架構.然而,隨著各行業數字化轉型的加速,對網絡性能,成本效益和靈活性的要求日益嚴苛,傳統以太網逐漸暴露出諸多難以忽視的困境.從布線角度來看,傳統以太網的布線系統堪稱復雜繁瑣.以一個中等規模的企業園區網絡為例,為了實現各個辦公室,車間,服務器機房等區域的設備連接,往往需要鋪設大量的線纜.在一個擁有5棟建筑,每棟建筑5層,每層20個信息點的企業園區中,若采用傳統的千兆以太網,按照其通常需要四對雙絞線進行數據傳輸?shù)臉藴?僅網線的數量就將達到驚人的量級.這些密密麻麻的線纜如同一張錯綜復雜的大網,在建筑物的天花板,墻壁線槽以及地下管道中穿梭交織,不僅占據了大量的物理空間,還使得布線工程的施工難度大幅增加.施工人員需要耗費大量的時間和精力進行線纜的鋪設,標記和整理,而且在施工過程中,稍有不慎就可能導致線纜損壞或連接錯誤,進而影響整個網絡的正常運行.

再看成本方面,傳統6G以太網晶振的高成本問題同樣突出.除了前文提到的大量線纜本身所帶來的高昂采購費用外,布線施工成本也是一筆不小的開支.專業的布線施工團隊需要配備各種工具和設備,并且施工過程需要嚴格遵循相關標準和規范,這無疑增加了人工成本.此外,隨著網絡規模的擴大,網絡設備的投入也在不斷攀升.為了實現網絡的合理架構和信號的有效傳輸,需要購置大量的交換機,路由器等設備,這些設備的采購,安裝和調試費用都不容小覷.而且,在網絡的日常運行中,還需要持續投入維護成本,包括設備的定期檢修,故障排查以及線纜的維護等.一旦網絡出現故障,排查和修復故障所耗費的時間和人力成本更是難以估量,可能會導致企業業務的中斷,造成直接或間接的經濟損失.在靈活性上,傳統以太網的表現也不盡如人意.由于布線系統的復雜性和固定性,當企業需要對網絡進行擴展,調整或重新布局時,往往面臨巨大的挑戰.例如,企業新增一個部門,需要在原有的網絡基礎上增加數十個信息點,這就需要重新規劃布線,可能需要在墻壁上打孔,重新鋪設線槽,更換部分網絡設備等,整個過程不僅耗時費力,還可能對現有網絡的正常運行造成影響.而且,傳統以太網在適應不同應用場景和設備需求方面也存在一定的局限性,難以快速靈活地滿足多樣化的網絡需求.

MICROCHIP單對以太網(SPE)是什么

在傳統以太網面臨重重困境的背景下,MICROCHIP單對以太網(SPE)應運而生,成為網絡設計領域的一顆新星.單對以太網(SPE)是一種新興的以太網通信標準,與通常使用四對線的傳統以太網不同,它只使用一對線進行數據傳輸.這一創新技術通過單對雙絞線,不僅能實現數據的高效傳輸,還能同時為設備提供直流供電,從而打破了傳統網絡設計中數據通信領域晶振與供電分離的模式.從工作原理層面深入剖析,SPE運用了先進的信號編碼和傳輸技術,讓數據能夠在單對雙絞線上以差分信號的形式進行穩定傳輸.差分信號傳輸?shù)膬?yōu)勢在于,它能夠有效降低電磁干擾和射頻干擾對信號傳輸?shù)挠绊?在發送端,數據被編碼成電壓變化,通過一對線發送出去;接收端的設備則通過檢測兩根線上的電壓差,將這些變化解碼回原始數據.這種傳輸方式極大地提高了信號的抗干擾能力和傳輸穩定性,使得數據能夠在復雜的電磁環境中準確無誤地傳輸.而在供電方面,SPE借助數據線供電(PoDL)技術,在實現數據傳輸?shù)耐瑫r,還能以12V,24V或48V直流電源等級提供0.5W至50W的電力,滿足了大多數傳感器,攝像頭等設備的供電需求.這就意味著,以往在工業現場或其他應用場景中,設備需要分別連接數據傳輸線纜和電源線纜,而現在僅需一根單對雙絞線,就能同時完成數據傳輸與設備供電兩項任務,從根本上簡化了布線系統.

SPE如何減少布線需求

SPE減少布線需求的優勢十分顯著,首先體現在線纜材料的大幅精簡上.傳統以太網在傳輸數據時,對于速率要求不同,所使用的雙絞線對數也不同.例如,實現100Mbps的數據傳輸速率通常需要兩對電線,而要達到1Gbps的傳輸速率則需要四對電線.與之形成鮮明對比的是,單對以太網(SPE)僅使用一對電線,就能以1Gbps的速率將數據傳輸至40米遠,或以10Mbps的傳輸速率將數據傳輸長達1000米.這就意味著,在相同的網絡覆蓋范圍和數據傳輸需求下,SPE所需的線纜材料僅為傳統以太網的四分之一甚至更少,極大地降低了線纜采購成本.從資源利用角度來看,這種材料的精簡也符合可持續發展的理念,減少了對銅等原材料的消耗,降低了生產線纜過程中的能源消耗和環境污染.在施工難度方面,SPE的優勢同樣突出.傳統以太網布線中,大量線纜的鋪設需要在建筑物或工業現場進行復雜的管道鋪設,線槽安裝等工作.由于線纜數量多,施工過程中容易出現線纜纏繞,打結等問題,這不僅增加了施工人員的操作難度,還可能導致線纜損壞,影響網絡連接質量.而SPE僅需鋪設一對線,線纜數量的大幅減少使得施工過程變得簡潔明了.施工人員無需花費大量時間和精力去整理和布置眾多線纜,降低了施工過程中出現錯誤的概率,同時也縮短了施工周期.以一個大型工廠的生產線網絡布線為例,若采用傳統以太網布線,可能需要一個施工團隊花費數周時間完成布線工作;而采用SPE技術,相同規模的布線工作可能僅需一周左右即可完成,大大提高了施工效率.此外,SPE還能巧妙利用工業現場原有的單對線纜.在許多工業場景中,存在著大量老舊的RS-485總線等單對線纜,這些線纜雖然在數據傳輸能力上可能無法滿足現代網絡的需求,但它們的物理鋪設已經完成.SPE技術的出現,使得這些原有線纜得以重新利用,企業無需投入大量資金和人力去重新鋪設全新的線纜.通過將原有單對線纜升級為SPE連接,企業可以在保留原有基礎設施的基礎上,實現網絡的升級和改造,既節省了成本,又避免了對現有生產環境的大規模破壞.

SPE如何降低成本

SPE在降低成本方面有著卓越的表現,為企業帶來了實實在在的經濟效益,這主要體現在以下幾個關鍵方面.從布線成本來看,SPE在材料成本上就展現出了巨大優勢.傳統以太網布線材料成本高昂,以一個中等規模的智能建筑項目為例,假設需要連接500個網絡節點,若采用傳統的四對雙絞線以太網布線,僅網線采購成本就可能達到數萬元.而采用SPE技術,由于只需使用一對雙絞線,網線采購成本可降低約75%,這對于大規模的網絡部署項目來說,是一筆相當可觀的節省.而且,SPE布線施工難度降低,所需的人工工時大幅減少.在傳統布線中,施工人員需要花費大量時間進行線纜鋪設,整理和調試,而SPE布線簡潔,施工效率可提高約50%,進一步降低了人工成本.在設備成本方面,SPE設備的成本優勢也十分明顯.由于SPE技術簡化了網絡架構,減少了對額外設備的需求.在傳統工業應用晶振網絡中,連接傳感器和執行器等設備時,往往需要大量的網關,集線器等設備來實現信號轉換和網絡擴展,這些設備的采購,安裝和維護成本較高.而SPE設備可以直接將傳感器,執行器等設備連接到以太網網絡中,無需復雜的網關轉換設備.例如,在一個自動化生產線上,采用傳統網絡連接方式可能需要配置10個網關,每個網關成本在500元左右,僅網關設備成本就達到5000元;而采用SPE技術,可直接省去這些網關,從而降低了設備采購成本.此外,SPE設備的功耗更低,長期運行下來,能為企業節省不少電費支出.在維護成本上,SPE同樣具有顯著優勢.傳統以太網布線復雜,線纜眾多,一旦出現故障,排查和修復故障的難度極大.在一個大型商業綜合體中,傳統以太網布線可能分布在各個樓層和區域,當某個網絡節點出現故障時,技術人員可能需要花費數小時甚至數天的時間來查找故障點,期間還可能需要借助專業的檢測設備,這不僅耗費人力物力,還可能導致商業活動的中斷,造成經濟損失.而SPE布線簡單,故障點更容易定位.由于SPE設備具備先進的診斷功能,如電纜故障檢測,信號質量指示器等,技術人員可以通過設備的診斷信息快速確定故障位置,大大縮短了故障排查時間.據統計,采用SPE技術后,故障排查和修復時間可縮短約70%,有效降低了維護成本,提高了網絡的可用性.

SPE帶來的更高靈活性

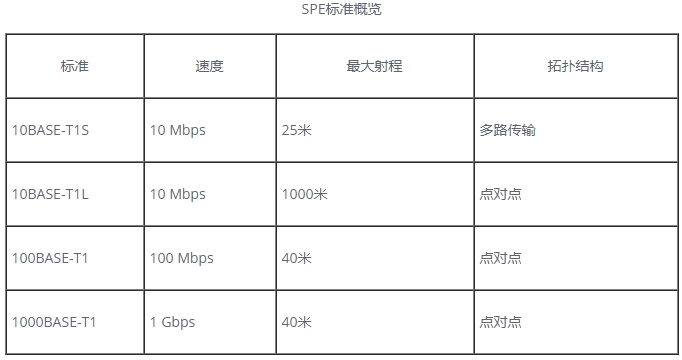

MICROCHIP單對以太網(SPE)在網絡設計中展現出了卓越的靈活性,為各種復雜多變的應用場景提供了強大的支持,讓網絡部署和調整變得更加便捷高效.從拓撲結構的角度來看,SPE的靈活性表現得淋漓盡致.它能夠靈活支持多種拓撲結構,以適應不同的應用場景需求.例如,在10BASE-T1S模式下,SPE采用了多點總線拓撲結構,這種結構允許多個傳感器共享同一對線纜,最多可連接8個節點.這在設備密集的場景中具有極大的優勢,比如在汽車生產線中,大量的溫度,壓力傳感器可以通過這種方式便捷地連接到網絡中.各個傳感器就像生產線這個龐大系統中的微小神經元,通過單對線纜與網絡中樞相連,它們能夠高效地將采集到的數據傳輸?shù)娇刂葡到y(tǒng),實現對生產過程的精準監控和實時調整.在一個擁有數十個傳感器的汽車電子晶振生產線裝配區域,采用10BASE-T1S的多點總線拓撲,僅需少量的單對線纜,就能將所有傳感器連接起來,相較于傳統以太網復雜的布線方式,大大減少了線纜的使用量和布線難度,同時也降低了成本.而在10BASE-T1L模式下,SPE采用了點對點拓撲結構,這種結構特別適合長距離傳輸以及連接分散的設備.以一個大型工廠車間為例,車間兩端的機器人距離較遠,若采用傳統網絡連接方式,不僅布線難度大,而且信號傳輸可能會受到干擾.而使用SPE的點對點拓撲結構,通過單對雙絞線就能實現穩定的連接,確保機器人與控制系統之間的數據傳輸準確無誤.在戶外氣象監測站的網絡連接中,各個監測站分布在不同的地理位置,距離較遠,環境復雜,SPE的點對點拓撲可以輕松應對這種情況,將各個監測站的數據可靠地傳輸?shù)綌?shù)據中心,為氣象預測和分析提供準確的數據支持.

在設備接入方面,SPE同樣具有極高的靈活性.傳統以太網在擴展設備時,往往需要對網絡架構進行較大的調整,甚至可能需要重新布線.而SPE基于其簡潔的布線系統和先進的技術架構,設備接入變得簡單便捷.當企業需要在現有的網絡中添加新的設備時,只需將設備通過單對雙絞線連接到網絡中即可,無需復雜的配置和對現有網絡的大規模改動.在一個已經部署了SPE網絡的辦公樓中,若要新增幾個智能攝像頭用于安全監控,只需將高清攝像頭晶振通過單對線纜連接到附近的網絡節點,然后進行簡單的設置,就能快速實現攝像頭與網絡的連接,使其正常工作并將視頻數據傳輸?shù)奖O(jiān)控中心.這種即插即用的特性,大大提高了網絡擴展的效率,也降低了企業的運營成本.不僅如此,SPE還能方便地更改設備連接.在工業生產過程中,隨著生產工藝的調整或設備的升級換代,可能需要更換或調整某些設備在網絡中的連接方式.SPE能夠輕松滿足這一需求,技術人員可以根據實際需要,快速地將設備從一個網絡節點移動到另一個節點,或者更換連接的設備,而不會對整個網絡的運行造成較大影響.在電子制造企業的生產線上,由于產品型號的變更,需要更換部分檢測設備,采用SPE網絡,技術人員可以迅速將新設備接入網絡,并對其進行配置,確保生產線的正常運行,大大縮短了因設備更換而導致的生產線停滯時間,提高了生產效率.

SPE在各領域的應用實例

MICROCHIP有源晶振單對以太網(SPE)憑借其減少布線需求,降低成本以及提供更高靈活性的顯著優勢,在眾多領域得到了廣泛應用,并且取得了令人矚目的成效.在工業自動化領域,汽車制造生產線是一個典型的應用場景.汽車制造過程高度復雜,需要大量的傳感器,執行器協同工作.以往,傳統以太網布線方式使得生產線現場線纜縱橫交錯,不僅增加了布線成本和維護難度,還容易出現信號干擾等問題.而采用SPE技術后,情況得到了極大改善.在某知名汽車制造企業的生產線上,利用SPE的10BASE-T1S多點總線拓撲結構,將數百個分布在不同工位的傳感器和執行器通過單對雙絞線連接起來.這些傳感器實時監測生產線上各個環節的參數,如零部件的位置,裝配力度等,執行器則根據控制系統的指令進行精確操作.由于SPE布線簡潔,施工時間相較于傳統布線方式縮短了近三分之二,同時降低了約40%的布線成本.而且,當生產線需要進行工藝調整或設備升級時,SPE的高靈活性使得新增設備的接入以及設備連接方式的更改變得輕而易舉,無需大規模重新布線,為企業節省了大量的時間和成本,提高了生產效率和產品質量.在智能交通領域,智能停車場管理系統充分展現了SPE的優勢.傳統的智能停車場布線復雜,涉及到眾多的車輛檢測設備,道閘控制器,收費系統等之間的連接.以一個擁有500個車位的中型停車場為例,若采用傳統以太網布線,需要鋪設大量線纜,不僅成本高昂,而且后期維護困難.而采用SPE技術后,通過單對雙絞線將分布在各個車位的車輛檢測傳感器,出入口的道閘控制器以及管理中心的服務器連接成一個高效的網絡.這些傳感器能夠準確檢測車位的使用情況,并將信息實時傳輸?shù)焦芾硐到y(tǒng),實現車位的智能分配和引導.同時,道閘控制器與服務器之間通過SPE進行數據交互,實現車輛的快速進出和自動收費.SPE技術的應用使得停車場的布線成本降低了約50%,而且系統的穩定性和可靠性得到了顯著提升,減少了因線路故障導致的停車場運營問題,為車主提供了更加便捷高效的停車體驗.在樓宇自動化領域,大型商業綜合體的智能照明和環境控制系統是SPE應用的又一成功范例.商業綜合體空間龐大,照明燈具和環境控制設備眾多.以往采用傳統網絡布線方式,不僅布線成本高,而且系統的擴展性和靈活性較差.在某大型商業綜合體中,采用了基于SPE技術的智能照明和環境控制系統.通過單對雙絞線,將分布在各個樓層,各個區域的照明燈具,溫度傳感器,濕度傳感器等設備連接起來.照明系統可以根據環境光線強度和人員活動情況自動調節亮度,實現節能降耗;環境控制系統則根據傳感器采集的數據,實時調整空調,通風等設備的運行狀態,為顧客和商家創造舒適的環境.SPE技術的應用使得布線成本降低了約60%,而且系統的靈活性大大提高,當商業綜合體進行區域改造或功能調整時,可以輕松對設備進行重新配置和擴展,滿足不同場景下的需求.
