來自Crystek corporation的低相位噪聲振蕩器CCHD-950
來自Crystek corporation的低相位噪聲振蕩器CCHD-950
CRYSTEK瑞斯克晶振CCHD-950的特點有哪些?

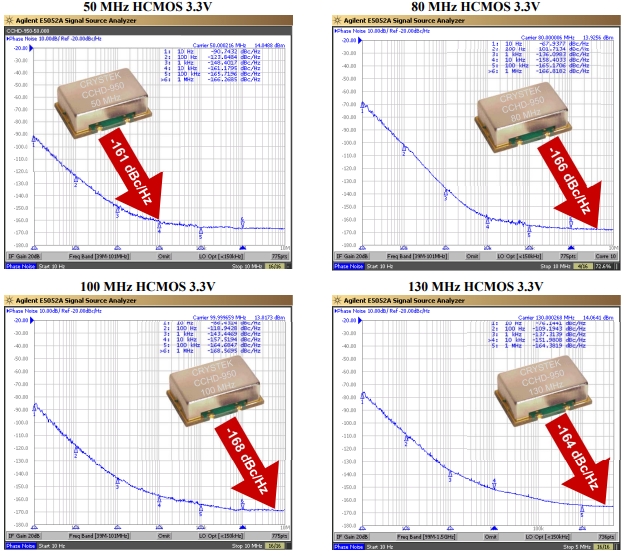

CRYSTEK環保晶振CCHD-950的核心競爭力在于其極致的低相位噪聲特性,相位噪聲是衡量振蕩器信號純凈度的關鍵指標,直接影響通信系統的調制精度與數據傳輸速率,該振蕩器通過采用自研的超低噪聲振蕩電路設計與高Q值石英晶體(Q值可達10萬以上),在10kHz頻偏下相位噪聲低至-163dBc/Hz,100kHz頻偏下更是低至-170dBc/Hz,遠超同類產品水平,這種優異的性能意味著在射頻信號調制過程中,可大幅減少噪聲對載波信號的干擾,使通信設備在高速數據傳輸時的誤碼率降低一個數量級以上,尤其適配5G毫米波通信,衛星通信等對信號純凈度要求極高的場景
Crystek石英晶體在頻率穩定性方面,CCHD-950同樣表現出色,其標稱頻率覆蓋范圍為10MHz至150MHz,頻率精度可達±25ppm,在-40℃至85℃的寬溫范圍內,頻率溫度穩定性控制在±50ppm以內,通過內置的溫度補償網絡與精密電壓控制模塊,振蕩器能實時抵消環境溫度波動與電源電壓漂移(支持3.3V±5%供電)帶來的頻率偏差,確保在工業級惡劣環境中仍保持穩定的時鐘輸出,此外,該振蕩器的頻率牽引范圍可達±100ppm,可通過外部電壓進行精細調節,滿足系統校準與同步的靈活需求

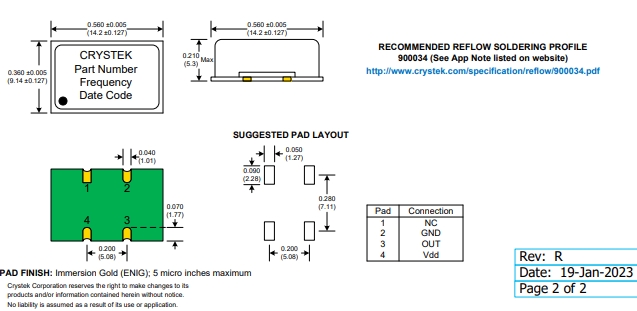

CRYSTEK瑞斯克晶振結構設計上,CCHD-950采用緊湊的SMT封裝(7050振蕩器),重量?jī)H2g,既能適配高密度PCB板的表面貼裝工藝,也可滿足便攜式測試設備的小型化需求,內部電路采用全金屬屏蔽罩封裝,屏蔽效能達60dB以上,能有效抵御外部電磁輻射(如射頻干擾,脈沖噪聲)的影響,在雷達系統,頻譜分析儀等強電磁環境中仍保持性能穩定,同時,其引腳布局經過優化,輸出阻抗精準匹配50Ω,減少信號傳輸過程中的反射損耗,確保在長距離傳輸時信號完整性不受損
CRYSTEK瑞斯克晶振在應用場景中,CCHD-950的低相位噪聲特性使其成為高端設備的核心時鐘源:在射頻通信領域,為5G基站的功率放大器,射頻收發器提供基準時鐘,提升信號調制深度與解調精度,在測試測量領域,作為頻譜分析儀,信號發生器的內部時鐘,確保測量結果的分辨率與重復性,在航空航天領域,適配衛星導航接收機,相控陣?yán)走_(dá)系統,保障在極端環境下的時間同步與信號處理精度,在工業自動化領域,為高速AD/DA轉換器提供時鐘信號,降低轉換過程中的量化噪聲,提升數據采集精度

此外,CCHD-950通過了RoHS環保認證與無鉛工藝處理,符合國際綠色電子標準,且具備長壽命特性(平均無故障工作時間MTBF達100萬小時),能滿足醫療設備,航空電子等領域?qū)煽啃缘膰?yán)苛要求
