我國內地的頻率元件用戶多年來長期采購臺灣TXC，NSK，鴻星，泰藝，加高，亞陶，TST等品牌的石英晶體和石英晶體振蕩器產品。臺灣晶振在國內外的知名度也比較高，是除了日本和美國之外，最受歡迎的，其工藝及生產技術也受到業界的認可，從上個世紀90年代初開始，臺產晶體活躍于亞洲和歐美市場。20多年來不斷獲得技術方面的突破，研發出更高端和技術要求更高的振蕩器，業務范圍擴大了許多，擁有眾多忠實的用戶，部分來自于內地。

臺灣和內地是石英晶體器件行業20多年來增長最快的領域，包括晶體諧振器和振蕩器。本文對臺灣和內地的行業發展歷史進行了調查，并提出了技術和產業的一些關鍵因素和轉折點。最近，這些水晶公司正面臨來自傳統石英晶體巨頭日本制造商和創新解決方案美國公司的挑戰。同時，從2008年金融風暴過后，市場對石英晶體的需求增長緩慢，單價不斷下降。2013年，日本的低匯率政策使壓力更大。面對其他水晶制造商的挑戰和收入的增長需求，臺灣和內地水晶公司需要加大產品創新力度，在供應鏈上做得更好。將對石英晶體器件行業進行一些重大努力-技術演變和競爭仍在進行中。

臺灣和內地是目前世界上主要的石英晶體器件供應區之一，也是過去20年來增長最快的區域。它們是全球石英晶體器件產業發展的重要一頁。基于QIAJ（日本石英晶體工業協會）的數據，臺灣和內地的品牌公司在2011年分享了約23％的市場。

臺灣晶振和內地石英晶體器件技術的原始驅動力不同。臺灣主要來自電子行業的發展需求，PC和消費應用在一開始就占主導地位。另一方面，內地首先來自軍事需求，一些研究機構和公司在當今高端石英振蕩器市場上出生并仍然活躍（如內地電子科技集團公司第54研究所），內地電子科技大學10所，內地科學院第203研究所等。從1979年開始，內地的開放政策開始，低廉的勞動力成本和地方政府政策吸引了全球（包括臺灣，日本等）的電子產品制造商來到并建立了制造基地，并為內地晶體產業的增長形成了另一波浪潮。

技術起源于臺灣石英工業的兩大來源，一個來自日本，另一個來自美國。從20世紀70年代開始，第一家石英晶體公司-水星公司成立，臺灣水晶制造商與日本公司和臺灣方面建立了長期合作關系，涵蓋原材料，設備，生產管理和工藝技術。從大約20世紀80年代，一家美國公司，摩托羅拉在臺灣建立了一家石英晶體公司。雖然該公司于2002年關閉，但許多優秀的技術人員和管理人員轉移到其他公司并為臺灣石英晶體行業做出了貢獻。

早期的路徑：

據信，內地第一家晶振廠家是北京工廠707，建于1958年，主要用于軍事通信設備的需求。從20世紀50年代到1979年（內地開放政策開始），內地有幾個研究所（研究所203,54和10等）研究頻率控制設備以支持軍事或空間調查相關工作，但是，主要的工廠是植物707和607（1965年在山西咸陽建成的607工廠基本上被拆分并從工廠707復制用于防御戰略目的）。根據可收集的信息和資源，他們嘗試并掙扎了石英晶體器件和相關技術。韓先生（圖1（左））是該發展的關鍵領導者，曾在俄羅斯學習過。工廠707已經建立了所有必要的技術部分，包括合成石英生長，圓形/條形石英晶片，組裝

金屬罐和底座制造，裝配過程和一些機器，以支持組裝和測試。1979年至90年代，其他國有工廠逐漸加入該行業，在707或607工廠的技術幫助下支持國內石英晶體的需求[6,7]。1987年，內地工業協會成立，命名為PCAC（內地壓電水晶協會）。大約有20多個單位（國有工廠或國家機構）成員加入。PCAC是技術/設備/人力資源信息共享的平臺，會員數量在此之后迅速增加。大約在1987年，摩托羅拉在天津建立了通信設備公司，在20世紀90年代初期之前，摩托羅拉設置了石英晶圓和石英晶體器件生產線，也在天津。

對臺灣而言，第一家音叉晶體器件公司是臺北市的水星，由Yen，Sen-Tong先生于1971年創立（圖1（右））。顏先生于1928年出生，年輕時接受日本教育，然后他學習教育，成為一所小學的老師。當他開始制作石英晶體器件時，已經43歲了，但他精力充沛，愿意分享知識。他與日本石英晶體領域建立了良好的關系，并幫助將日本石英水晶書籍翻譯成臺灣。如今，Mercury在行業中仍然活躍，他們專注于利基市場（客戶主要在美國和歐洲）。

1976年，兩家公司在臺灣成立，一家是臺北的Taitein，另一家是KaoShung的Harmony（日本公司KDS占主要份額）。泰藝晶振是臺灣第一家擁有TuningFork諧振器和OCXO產品的公司。最初，它是Taitein電氣公司內部的一個部門。2000年，Taitein獨立并于2008年上市.Taitien和Harmony已成為當今世界主要的石英晶體器件制造商。20世紀80年代，日本無繩電話制造商Uniden在臺灣臺中建立了制造基地，并根據自己的需要建造了石英晶體工廠。1987年左右，臺灣工資增加，Uniden計劃將工廠遷至菲律賓或內地以節省成本，內部的主要管理人員決定組建自己的公司，并出來Aker和Siward。西沃德是臺灣第一家公開上市的公司。

1983年，TXC由PaulLin和PeterLin兄弟在臺北成立。在最初的10年里，公司規模與現有的主要規模相比并不大，但是，它的成長越來越快，已經成為今天臺灣最大的公司。2012年，TXC在全球的份額超過10％.PaulLin也是第一位成立于2002年的QIAT（臺灣石英工業協會）主席。今天，TXC已成為該領域的領先公司之一。1985年左右，摩托羅拉在桃園建立了一家石英晶體器件公司，以滿足他們自己的需求。曾經是臺灣1985年至90年代早期最大的晶圓加工和裝配工藝技術。1999年，摩托羅拉將這家公司賣給了CTS，然后在2002年，CTS決定關閉它。1997年，一些在摩托羅拉工作的人決定成立新的SAW設備公司，名為TST（臺灣SAW技術），并開始石英1997年至2002年期間，許多優秀的工程師和員工進入臺灣的石英晶體工業，一些人后來加入了香港或內地公司。

在20世紀90年代早期，許多今天的主要石英晶體公司已經在臺灣成立，客戶大多是外國的PC和消費應用，而且仍然是金屬類型的產品。石英棒，金屬支架，罐頭等原材料主要來自日本，也是生產設備。一些晶圓加工機器，如研磨，有本地供應商。這些臺灣公司努力改善客戶服務，生產管理和過程質量控制，積累了能量和寶貴的初步經驗，并與日本制造商/供應商建立了技術交流渠道。與此同時，隨著內地的開放政策，政府鼓勵私營公司建立并歡迎外國投資。政策與極低勞動力成本的結合吸引了全球電子相關企業在內地設立生產基地。這些將刺激國內外人士建立石英晶體諧振器相關公司的意愿，并將開啟內地石英晶體行業的又一新增長。

圖1.（左）韓先生（1929-2009），植物707的主要領導者，PCAC（內地壓電水晶協會）的第一任主席。（右）Yen，Sen-Tong（1928-）。臺灣第一家石英晶體器件公司的創始人，Mercury。現在，該公司由他的兒子經營，并活躍于利基市場。

快速增長：

內地企業數量從1987年的20個增加到2000年初的200多個，15年內增長了10倍。許多小型新公司缺乏質量控制和管理。但是，它對人力資源，設備，材料和工程技術提出了很高的要求。許多工程師和員工最初在工廠707和607工作（據信，607為工業公司貢獻了更多的人707）加入并適應新形勢和競爭挑戰。20世紀90年代到21世紀初，許多全球知名公司也在內地建立或增加生產基地，如蘇州的NDK，天津的KDS晶振，無錫的Toyocom，蘇州的EPSON，以及寧波的TXC，臺灣的臺灣上市公司。南京，無錫的西沃德，深圳的和諧等。這引入了更多的競爭對手進入內地，同時也帶來了新的質量控制方法和概念，管理技能和工藝技術知識。在快速發展時期，內地工業面貌發生了變化，一些公司成長壯大，可以與世界知名企業相比，并以可持續的方式創造了一些設備和材料供應商。

據估計，在內地地區，包括外國公司和國內公司，每月生產超過4億個金屬罐式AT切割諧振器，AT切割貼片晶振產品和調諧叉。內地已成為最大的石英晶體器件制造領域。今天，內地也是石英晶體器件的最大市場。2013年，進口貨幣金額約為30.17億美元，比2012年增長15.4％。出口金額為14.37億美元，比2012年增加36.47％[7]。進口和出口之間的差異很大。

不僅內地公司快速成長，臺灣公司的業務也有所增長，特別是在2000年以后。相比上世紀初和2010年，根據上市公司數據，臺灣水晶行業收入增長超過4倍，如圖2所示。。在同一時期，日本公司的收入保持在相對穩定的水平。在此期間，臺灣公司在陶瓷SMD型石英器件方面做出了巨大努力?？s小了關于自動化和質量控制的小型化和生產差距的產品開發差距的差距。在此基礎上，臺灣公司逐漸成為日本以外的小型化石英晶體器件的主要供應來源（日本仍是當今最大的供應來源）。圖3顯示了臺灣的主要石英晶體器件公司。

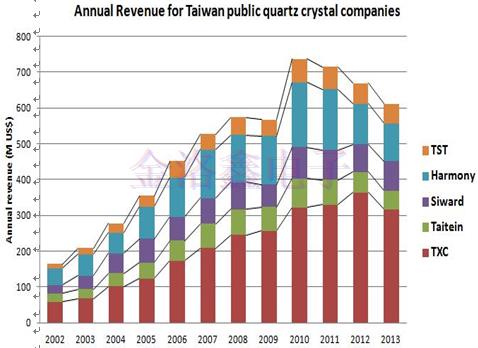

圖2.6家臺灣公共石英晶體器件公司（TXC，Taitein，Siward，Harmony和TST）的年收入。此圖表中1美元=30新臺幣。

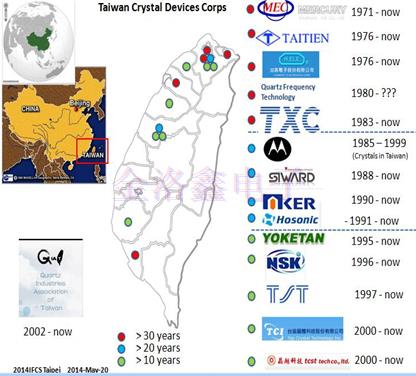

圖3.臺灣主要的石英晶體器件公司。這個數字使用不同的顏色來顯示公司的年齡，紅色超過30年，藍色超過20年，綠色超過10年。

對于金屬罐式石英諧振器，如HC-49U/S，內地已經擁有完整的供應鏈公司，包括持有人，金屬罐，基于多年發展的生產設備。另一方面，陶瓷基SMD型諧振器，內地制造商仍然與先進制造商（日本和臺灣制造商）之間存在差距。原料和設備的情況類似。許多日本供應商已經在內地建立了晶振生產基地，包括陶瓷基地（如上海的京瓷，蘇州的NSSED），設備（如天津的Sansei-Denshi，上海的昭和）等。

對于與石英晶體行業相關的科學和工程研究，國際知名的晶體研究工作正在內地科學院上海硅酸鹽研究所和山東大學晶體材料研究所完成。內地科學院聲學研究所和南京大學的聲波器件研究工作。寧波大學壓電器件實驗室一直致力于通過分析和實驗方法對石英晶體諧振器進行分析。電路分析和設計在成都和西安的電子科技大學完成。

2004年，一個名為壓電，聲波和器件應用研討會（SPAWDA）的研討會在寧波大學開始，隨后在浙江大學，2006。該研討會由主要組織贊助，包括內地理論與應用力學學會（CSTAM），內地聲學學會（ASC）和IEEEUFFC學會。今年將于10月30日至11月2日在北京由內地科學院聲學研究所，北京交通大學在北京舉行。從20世紀90年代到2010年，臺灣和內地公司改進生產，實現更好的性價比產品，結合積極的客戶服務，他們有一個快速增長期。然而，近年來發生了變化，特別是在2010年之后，許多公司的收入下降了。

金洛鑫電子是深圳一家專注于石英晶振，陶瓷晶振生產與銷售的晶振廠家，同時代理并提供臺灣，日本，美國和歐洲其他國家的晶振品牌。從事該行業已有將近20年的時間，可以說見證了石英水晶組件的興與衰，如今也成為中流砥柱，回顧這20多年來臺灣與內地的晶振產業發展，和市場需求的技術轉變，目前貼片晶振是頻率元件產品里，用量和受關注度是最高的。
