AEL晶振,貼片晶振,60611晶振,時鐘晶振

頻率：32.768KHZ

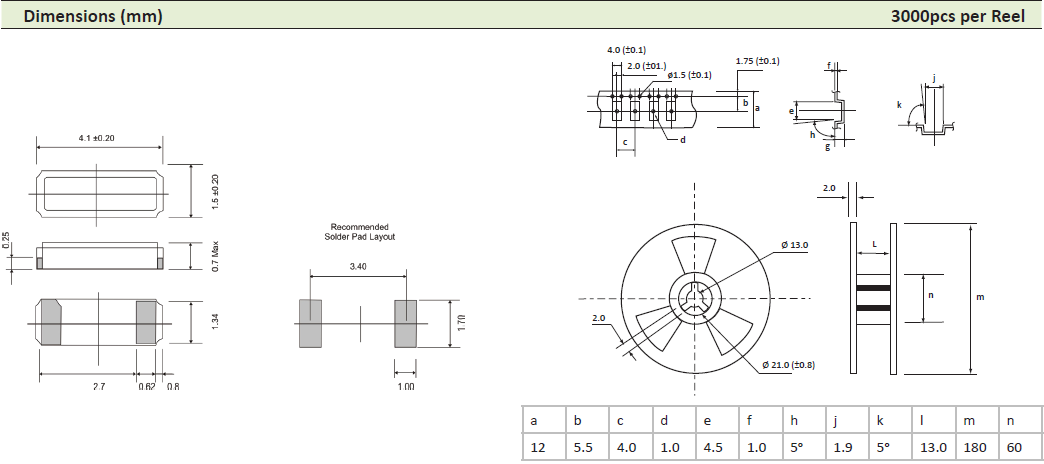

尺寸：4.1*1.5mm

貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

訂購熱線：0755-27837162

AEL在英國，日本，臺灣，南韓等地區使用精心挑選的進口晶振生產基地網絡。韓國中國和美國使我們能夠為這類組件提供真正的全球采購。這降低了這種高需求產品類型供應中斷的風險。我們通過實施全面的英國庫存政策進一步提高可用性。我們AEL晶體有限公司已借此機會為您提供最新的信息供您參考。
我們與所有供應商建立了長期的合作關系，并擁有悠久的高品質和無故障供應歷史。我們的一些制造合作伙伴已經為AEL生產了超過10年的無源晶振產品。這使我們能夠自信地提供一個批次的可靠性，質量，一致性和可重復性的可靠記錄.AEL晶體有限公司是ISO 9002-2008認可的供應商，目前管理著廣泛的國際認可的藍籌客戶。2腳金屬面音叉晶振,4115KHZ無源諧振器,60611晶振

AEL晶振,貼片晶振,60611晶振,時鐘晶振,32.768KHz千赫子時鐘晶體，其本身主要應用在時鐘控制產品，或者是控制模塊，主要給時鐘芯片提供一個基準信號，其主要各項功能還得看應用何種產品。本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.
石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。2腳金屬面音叉晶振,4115KHZ無源諧振器,60611晶振

AEL晶振	單位	60611晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	1.0μW Max.	推薦:1.0μW
頻率公差	f_— l	±20× 10-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.908tw.com/
頻率溫度特征	f_tem	-0.034±0.006× 10-6/-30°C~+85°C	超出標準的規格請聯系我們.
負載電容	CL	12.5PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

2腳金屬面音叉晶振,4115KHZ無源諧振器,60611晶振

晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了無源石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。AEL晶振,貼片晶振,60611晶振,時鐘晶振
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于進口SMD晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些金屬面晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH.(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。2腳金屬面音叉晶振,4115KHZ無源諧振器,60611晶振

驅動能力:驅動能力說明2腳金屬面音叉晶振振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.AEL晶振,貼片晶振,60611晶振,時鐘晶振

2腳金屬面音叉晶振,4115KHZ無源諧振器,60611晶振

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量4115貼片晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

2腳金屬面音叉晶振,4115KHZ無源諧振器,60611晶振

1.振蕩電路:晶體諧振器是無源元件，因此受到音叉型小體積表晶電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2.角色的分量與參考值:在振蕩電路的設計中，必須認識到4115兩腳貼片晶振個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。2腳金屬面音叉晶振,4115KHZ無源諧振器,60611晶振
