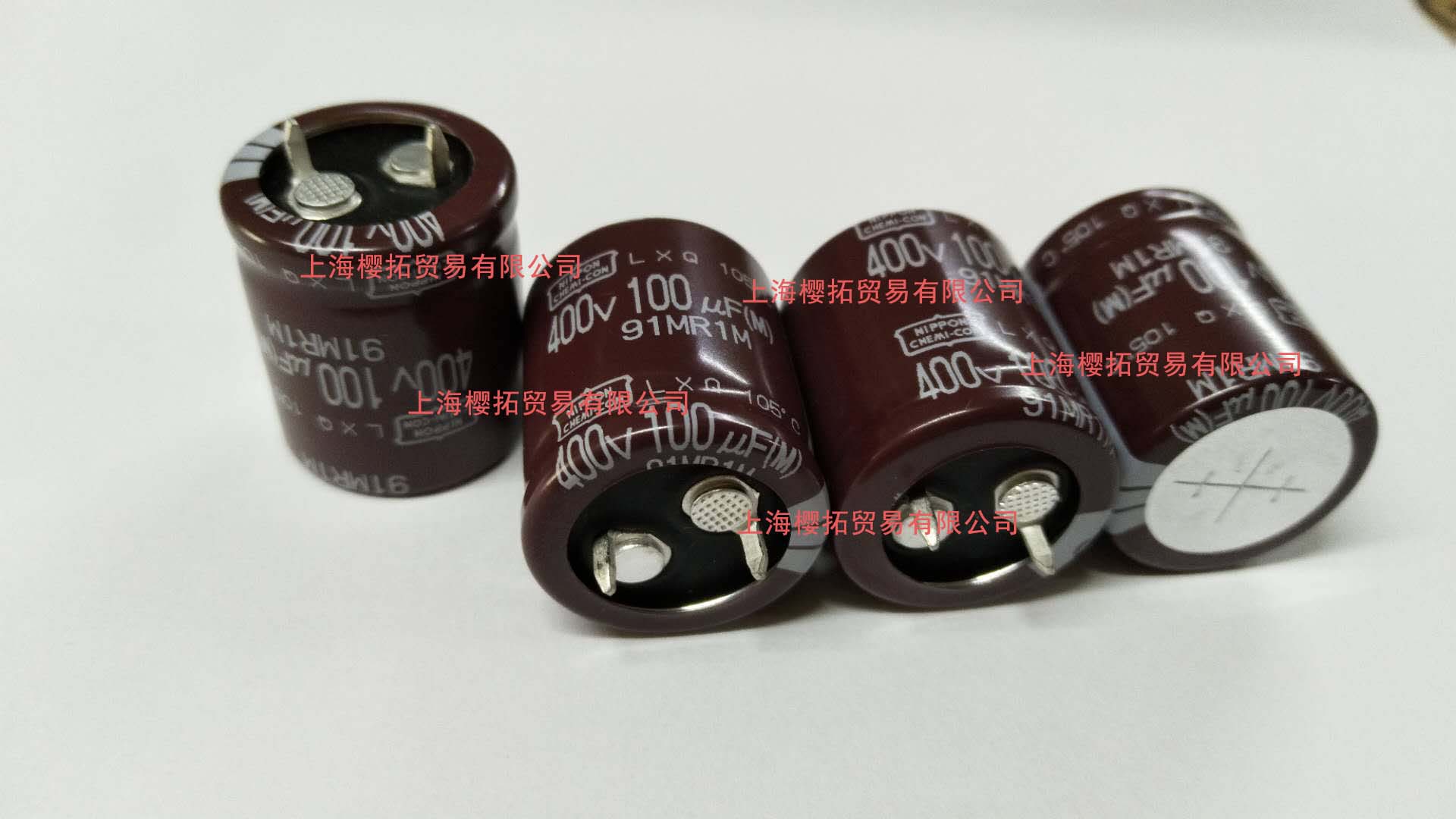

導電性高分子混合型鋁電解電容器在設計方面的確認事項如下：
1）請在確認使用環境及裝配環境的基礎上，在產品目錄 及規格說明書中規定的電容器額定性能的范圍內使用。
2）極性
電容器具有極性。
請不要加載反向電壓或交流電壓。如果安裝時極性弄反，有 可能導致電路在初始狀態短路，壓力閥動作等破損。關于極性 請確認產品目錄或規格說明書中各頁的尺寸圖及產品本體的標 示。
3）加載電壓
請不要加載過大電壓 ( 超過額定電壓的電壓 )。
電容器上設定了額定電壓。請將和直流電壓重疊的紋波電壓 的峰值設定在額定電壓以下。如果在工作溫度范圍內、額定電壓 以下使用，無論環境溫度是多少度，都不需要降低電壓。雖然規 定了超過額定電壓的浪涌電壓，但有限制條件，不能保證長時間 使用。
4）紋波電流
請不要加載超大電流 ( 超過額定紋波電流的電流 )。
施加過大的紋波電流時 , 會有內部發熱變大
…壽命變短
…壓力閥動作
…引起短路故障 等破損現象發生。
即使在低于額定紋波電流的條件下使用，當直流偏置電壓低 時，也有可能造成施加反向電壓。請確保在不施加反向電壓的條 件下使用。
額定紋波電流的頻率是有限制條件的。在規定外的頻率下使 用時，要控制在乘以各系列規定的頻率修正系數的值以下。
5）使用溫度
請不要在高溫 ( 超過工作上限溫度的溫度 ) 下使用。
如果超過工作上限溫度使用，電容器的壽命會縮短，并導致壓力閥動作等破損。
不僅限于環境溫度及機器內的溫度，請確認機器內的發熱體 （晶體管、電阻等）的輻射熱、包括紋波電流自身發熱等在內的溫度內使用。如果將溫度設定的較低，壽命會延長。 此外，電容的壽命受使用溫度的影響，所以請在工作上限電容溫度。另外，請不要在電容的背面配置發熱體等。
6）壽命
設計電路時，要選用與設備壽命符合的電容器。
請注意利用推定壽命公式計算的結果并非保證值。
在進行機器的壽命設計時，請選擇相對于推斷值具有充足的 余裕的電容器。
此外，利用推定壽命公計算的結果超過 15 年時，以 15 年為 上限。
7）充放電
通用電容器請勿使用于急速充放電的電路中。
如果使用于電壓差大的充放電電路，或短周期且反復急速充 放電的電路中，可能導致靜電容量減少，內部發熱等損壞。
使用于反復急速充放電的電路中的電容器請向我司咨詢。
請注意沖擊電流。推薦設置保護電路。
8）漏電流
有時候漏電流會因回流焊等的熱應力上升，但如果在工作溫 度內加載電壓，則會通過利用自我修復作用逐漸減少。此外，此 時的漏電流減少的速度，越接近工作上限溫度及額定電壓就越快。
漏電流上升的原因如下∶
①焊接
②高溫?zé)o負載、高溫高濕、溫度急劇變化等試驗
9）電容器的故障模式
非固體鋁電解電容器是有使用壽命的零件，在一般情況下會 發生開路型摩損故障。產品及使用條件的不同有時會同時引發壓 力閥動作等的故障。
但是，在過電壓及過電流等超過保證范圍的負荷條件使用電 容時，可能會發生短路模式故障。 10）電容器的絕緣
電容器的鋁殼未保證絕緣。外部包裝層起標識作用，無保證之間請進行電氣絕緣。 電氣絕緣功能。電容器的外殼和陰極端子及陽極端子和電路型板。
11）電容器的使用環境
電容器請不要在以下環境下使用：
①直接濺水、鹽水、油或處于結露狀態的環境
②陽光直接照射的環境
③充滿有毒氣體 ( 硫化氫、亞硫酸、亞硝酸、氯及其化合物、溴 及其化合物、氨等 ) 的環境
④臭氧、紫外線及放射線照射的環境
⑤振動或沖擊條件超過產品目錄或規格說明書規定范圍的過激環境
標準的振動條件，以JIS C 5101-4為準。
12）電容器的配置
電容器使用了以可燃性有機溶劑為主要溶媒的導電性電解液 和可燃性電解紙。當電解液萬一漏出到印刷線路板上時，會腐蝕 電路線路，造成電路線路間的短路，進一步導致冒煙、起火，因 此，請在確認以下內容后進行設計。
①請在電容器（Φ10）的壓力閥上方預留至少2mm的空間。
②請不要在電容器的壓力閥上方設置配線和電路線路。
③請避免在電容器的周圍以及印刷配線板的背面（電容器的下面） 設置發熱零部件。 注意不要設置配線線路。
④貼片型電容用印刷配線板的線路，請參照產品目錄及規格書的推薦路線尺寸進行設計。
⑤請保持電容器的端子間隔和印刷線路板的孔間距尺寸一致。
⑥電容器的封口部位下方請不要配置電路線路。電解液漏出時會造成電路線路短路，可能會發生漏電痕跡或遷移電流。在電容器的周圍設計配線時，線路間隔請確保至少1mm(條件允許時2mm以上)。
⑦將電容器安裝于兩面印刷配線板時，電容器的下方請不要設計多余的線路板孔及連接線路板正面背面的貫通孔。
⑧將電容器安裝于兩面印刷配線板時，電容器主體的安裝部位請注意不要設置配線線路。
13）在強調安全的產品上的應用
在涉及人身安全的用途、因設備故障/誤動作/缺陷可能對 人身安全和財產造成損害的用途，或可能對社會造成巨大影響 的以下特定用途使用本產品時，請于使用前與我公司服務窗口 聯系，在協商后再行使用。①航空航天設備②核能設備③醫療設備④運輸設備(汽車、列車、船舶等)⑤交通機構控制設備⑥ 防災防盜設備⑦公共性較高的信息處理設備⑧海底設備⑨其他特定用途的設備
14）其他
①隨著溫度及頻率的變動，電容器的電氣特性會發生變化。請在確認這種變化量后設計電路。
②將 2 個電容器并聯連接時，電路設計請考慮電流的平衡。
③將 2 個電容器串聯連接時，要考慮電壓的平衡，可插入與電容器并列的分壓電阻。
