全球咨詢熱線 ： 0755-27837162

首頁 TXC晶振

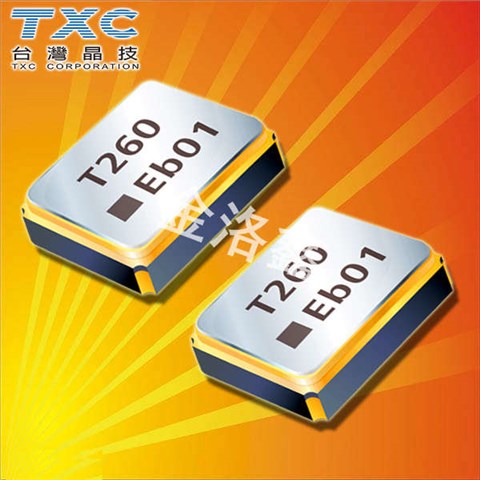

TXC晶振,有源晶振,8N晶振,8N04020001晶振

TXC晶振,有源晶振,8N晶振,8N04020001晶振TXC晶振,有源晶振,8N晶振,8N04020001晶振

產品簡介

貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.

產品詳情

TXC晶振,有源晶振,8N晶振,8N04020001晶振,有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。

小型貼片振蕩器,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.

TXC晶振公司是一家領先的專業頻率控制，溫補晶振,石英晶體振蕩器，石英晶體諧振器,石英晶體，石英晶振,有源晶振,壓控振蕩器等產品制造商致力于研究，設計，制造和銷售雙列直插封裝（DIP）和表面貼裝器件（SMD）石英晶體和振蕩器產品。經過三十年的努力，臺灣晶技總公司而外，另設有如下之生產據點：總公司：臺北市北投區中央南路二段16號4樓,平鎮廠：桃園市平鎮區平鎮工業區工業六路4號,寧波廠：寧波市北侖區黃山西路189號,重慶廠：重慶市九龍坡區鳳笙路22號.

TXC晶振目前專業從事這些類別的產品：晶體（32.768kHz，基本兆赫，高精度的兆赫，汽車級）愿景宣言：矢志提供信息、通訊、光電、汽車產業頻率控制組所需之各項應用產品，并于2015年達成兩百億之營業目標，同時成為全球進口晶振產業經營績效最好公司之一以及石英產業的前三大。

TXC晶振規格

8N晶振

驅動輸出

CMOS

常用頻率

4~54MHZ

工作電壓

+3.3V（代表値）
電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能

靜態電流

（工作時）+1.2 mA max. (F≦15MHz)+1.4 mA max. (15＜F≦26MHｚ）
+1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下

TCXO輸出電壓

0.8Vp-p min.

TCXO輸出負載

（10kΩ//10pF) ±10％

常規溫度偏差

±20/30/50×10-6(After 2 reflows)

頻率溫度偏差

±30×10-6/-40℃～+85℃

±50×10-6/-55℃～+125℃（オプション）

臺產TXC有源石英進口晶振型號列表：

Series型號 Part Status Type 類型 Frequency 頻率 Frequency Stability頻率穩定度 Operating Temperature 工作溫度 Current - Supply (Max) Ratings Mounting Type安裝類型 Package / Case包裝/封裝 Size / Dimension 尺寸 Height - Seated (Max)高度
8N Active XO (Standard) 4.096MHz ±25ppm -40°C ~ 85°C - - Surface Mount 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.033" (0.83mm)
8N Active XO (Standard) 24MHz ±25ppm -40°C ~ 85°C - - Surface Mount 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.033" (0.83mm)
8N Active XO (Standard) 26MHz ±50ppm -20°C ~ 85°C - - Surface Mount 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.033" (0.83mm)
8N Active XO (Standard) 26MHz ±20ppm -20°C ~ 85°C - - Surface Mount 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.033" (0.83mm)
8W Active XO (Standard) 62.5MHz ±70ppm 0°C ~ 70°C - - Surface Mount 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.035" (0.90mm)
7X Active XO (Standard) 49.152MHz ±50ppm -40°C ~ 85°C - - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7X Discontinued at Digi-Key XO (Standard) 49.152MHz ±50ppm -40°C ~ 85°C - - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
臺產TXC有源石英進口晶振編碼列表：

Manufacturer Part Number原廠代碼 Manufacturer品牌 Series型號 Part Status Type 類型 Frequency 頻率 Frequency Stability頻率穩定度 Operating Temperature 工作溫度 Current - Supply (Max) Ratings Mounting Type安裝類型 Package / Case包裝/封裝 Size / Dimension 尺寸 Height - Seated (Max)高度
8N04020001 TXC CORPORATION 8N Active XO (Standard) 4.096MHz ±25ppm -40°C ~ 85°C - - Surface Mount 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.033" (0.83mm)
8N24020001 TXC CORPORATION 8N Active XO (Standard) 24MHz ±25ppm -40°C ~ 85°C - - Surface Mount 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.033" (0.83mm)
8N26070002 TXC CORPORATION 8N Active XO (Standard) 26MHz ±50ppm -20°C ~ 85°C - - Surface Mount 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.033" (0.83mm)
8N26070003 TXC CORPORATION 8N Active XO (Standard) 26MHz ±20ppm -20°C ~ 85°C - - Surface Mount 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.033" (0.83mm)
8W62570002 TXC CORPORATION 8W Active XO (Standard) 62.5MHz ±70ppm 0°C ~ 70°C - - Surface Mount 4-SMD, No Lead 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.035" (0.90mm)
7X49172001 TXC CORPORATION 7X Active XO (Standard) 49.152MHz ±50ppm -40°C ~ 85°C - - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7X49172001 TXC CORPORATION 7X Discontinued at Digi-Key XO (Standard) 49.152MHz ±50ppm -40°C ~ 85°C - - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)

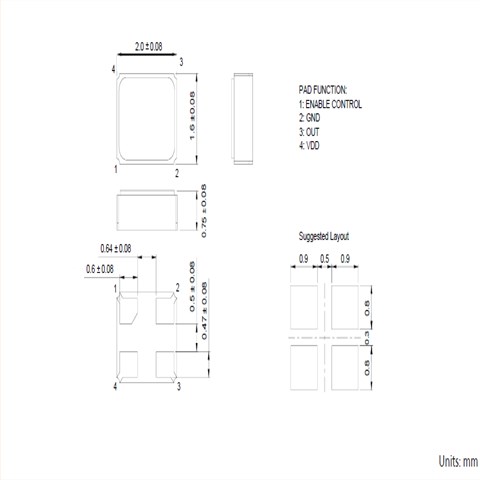

TXC_8N_20_16 CMOS

機械振動的影響:當金屬面晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。TXC晶振,有源晶振,8N晶振,8N04020001晶振

晶振產品使用每種產品時,請在進口石英晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。

晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了貼片晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。

驅動能力:驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）.TXC晶振,有源晶振,8N晶振,8N04020001晶振

20181212163938

振蕩補償:除非在耐高溫晶體振蕩器振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

20181212163930

振蕩電路:晶體諧振器是無源元件，因此受到臺灣進口晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。

角色的分量與參考值:在四腳貼片晶振振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動.

20181212163852
